O que é um circuito integrado digital?

No mundo acelerado da eletrônica moderna,circuitos integrados digitais (ICs)são os heróis anônimos que alimentam tudo, desde nossos smartphones e laptops até supercomputadores complexos e sistemas de controle industrial. Mas o que é exatamente um circuito integrado digital?

Um circuito integrado digital, também conhecido como circuito integrado lógico, é um circuito eletrônico projetado para processar e manipular sinais digitais. Baseia-se nos princípios da lógica digital, que utiliza números binários (0s e 1s) para representar informações. Esses circuitos são fabricados em um único substrato semicondutor, normalmente feito de silício, e contêm um grande número de componentes eletrônicos interconectados, como transistores, resistores, capacitores e diodos.

Função Lógica de Circuitos Integrados Digitais

Circuitos lógicos digitaispodem ser divididos em duas categorias: circuitos lógicos combinacionais e circuitos lógicos sequenciais. Num circuito lógico combinacional, a saída em qualquer momento depende unicamente da entrada naquele momento, e não do estado de funcionamento anterior do circuito. Os circuitos lógicos combinacionais mais comumente usados ​​incluem codificadores, decodificadores, seletores de dados, demultiplexadores, comparadores numéricos, somadores completos e verificadores de paridade, entre outros.

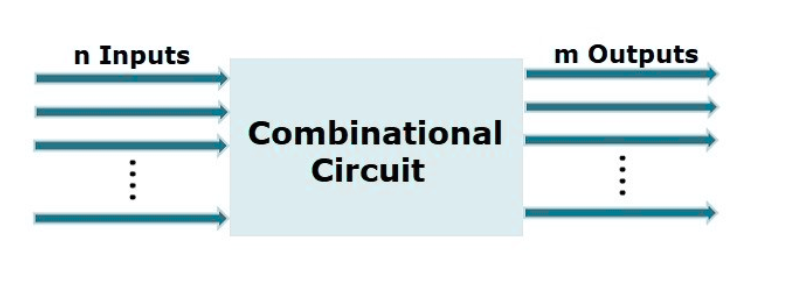

Figura 1. Circuito Lógico Combinacional

Num circuito lógico sequencial, a saída em qualquer momento depende não apenas da entrada naquele momento, mas também do estado original do circuito. Portanto, os circuitos lógicos sequenciais devem ter uma função de memória e devem incluir circuitos de unidades de armazenamento. Registradores, registradores de deslocamento e contadores são os circuitos lógicos sequenciais mais comumente usados.

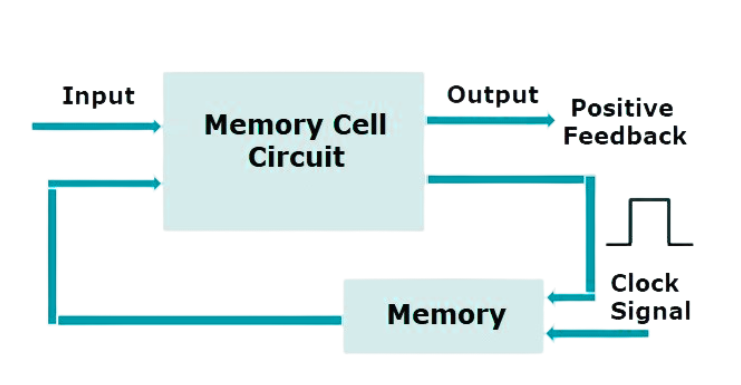

Figura 2. Circuito Lógico Sequencial

Para as diferentes aplicações desses dois tipos de circuitos lógicos, existem produtos de circuitos integrados padronizados e serializados, geralmente chamados de circuitos integrados de uso geral. Da mesma forma, os circuitos integrados projetados e fabricados para fins específicos são chamados de Circuitos Integrados de Aplicação Específica (ASICs).

Projeto Interno de Circuitos Integrados Digitais

Um circuito digitalé composto por lógica combinacional e registradores (flip-flops). A lógica combinacional, função composta por circuitos básicos de portas, possui saídas que dependem exclusivamente das entradas de corrente. O primeiro diagrama da Figura 3 ilustra a lógica combinacional, que executa apenas operações lógicas. Em contraste, um circuito sequencial contém não apenas circuitos de portas básicos, mas também elementos de armazenamento usados ​​para reter informações passadas. A saída em estado estacionário de um circuito sequencial está relacionada tanto à entrada atual quanto ao estado formado pelas entradas anteriores. Durante a execução de operações lógicas, os resultados do processamento podem ser armazenados temporariamente para uso na próxima operação, conforme mostrado no segundo diagrama.
Funcionalmente, o interior de um circuito integrado digital pode ser dividido em duas partes: o caminho de dados e a lógica de controle. Ambas as partes integram um grande número de circuitos lógicos sequenciais, a maioria dos quais são circuitos sequenciais síncronos. Um circuito sequencial é dividido em vários nós por múltiplos registros, e esses registros operam no mesmo ritmo sob o controle de um relógio, o que simplifica o processo de projeto.

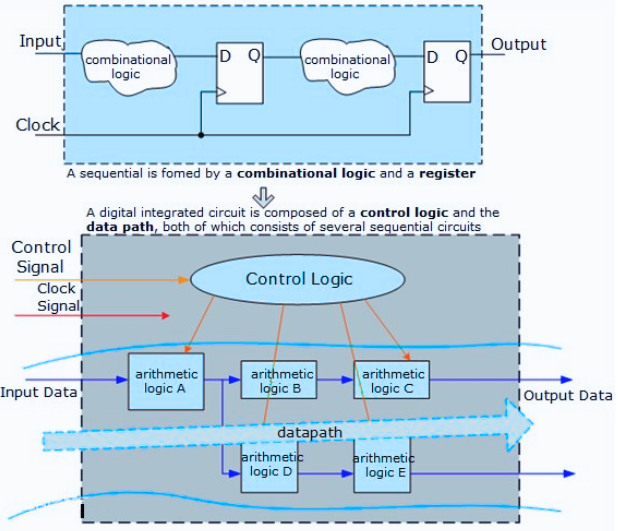

Figura 3. Estrutura Interna de Circuitos Integrados Digitais

Ao longo das práticas de projeto de longo prazo, muitas unidades padrão de uso geral foram desenvolvidas. Isso inclui seletores (também conhecidos como multiplexadores, que podem selecionar uma saída a partir de vários dados de entrada), comparadores (usados ​​para comparar as magnitudes de dois números), somadores, multiplicadores, registradores de deslocamento e assim por diante. Esses circuitos unitários têm formatos regulares e são fáceis de integrar, razão pela qual os circuitos digitais alcançaram melhor desenvolvimento em circuitos integrados.
Essas unidades são conectadas de acordo com os requisitos do projeto para formar um caminho de dados. Os dados a serem processados ​​​​são transmitidos da extremidade de entrada para a extremidade de saída por meio deste caminho, e o resultado final do processamento é obtido. Ao mesmo tempo, a lógica de controle especialmente projetada e cada componente que controla o caminho de dados devem operar de acordo com seus respectivos requisitos funcionais e relações temporais específicas.

Modelos de chips digitais integrados

O modelo de umchip digital integradonormalmente consiste em três partes: um prefixo, um número de série e um sufixo, cada um contendo informações específicas:

Prefixo: Representa principalmente o fabricante ou a série à qual o chip pertence. Por exemplo, a série "74" é um prefixo comum para chips digitais TTL, produzidos por vários fabricantes; a série "CD40" é um prefixo típico para chips CMOS, dominado por fabricantes como Texas Instruments (TI).

Número de série: É usado para distinguir o modelo funcional específico do chip. Por exemplo, o “00” em 74LS00 indica que o chip é uma porta NAND quádrupla de 2 entradas, enquanto o “595” em 74HC595 representa um registrador de deslocamento de 8 bits.

Sufixo: Geralmente marca parâmetros como forma de embalagem do chip e faixa de temperatura. Por exemplo, "DIP" significa pacote duplo em linha, "SMD" significa pacote de dispositivo de montagem em superfície; "-40°C~85°C" indica a faixa de temperatura operacional do chip.

Este método de nomenclatura de modelo fornece aos projetistas uma base de identificação conveniente, permitindo-lhes avaliar rapidamente a função do chip, os cenários aplicáveis ​​e as características físicas.

Tipos de chips digitais integrados

Com base na estrutura do circuito, função e cenários de aplicação,chips integrados digitaispodem ser divididos nos seguintes tipos principais:

1. Classificado por estrutura de circuito

Chips TTL (lógica transistor-transistor): Eles são centrados em transistores bipolares e dependem de elétrons e lacunas para condução. Eles apresentam velocidades de comutação rápidas e fortes capacidades de condução, mas têm consumo de energia relativamente alto. As séries 74 comuns (como o decodificador 74LS138) pertencem aos chips TTL e foram amplamente utilizadas nos primeiros sistemas digitais.

Chips CMOS (semicondutores de óxido metálico complementar): Consistem em uma estrutura complementar de transistores PMOS e NMOS, conduzindo eletricidade com apenas um tipo de portadora. Eles têm vantagens como baixo consumo de energia, alta impedância de entrada e uma ampla faixa de tensão de alimentação, tornando-os o tipo de chip digital mais popular atualmente. Os exemplos incluem a série CD4000 e a série 74HC (como o inversor 74HC04), que são amplamente utilizadas em dispositivos portáteis e sistemas de baixo consumo de energia.

2. Classificado por Função

Chips de porta lógica: Eles implementam operações lógicas básicas e são a base de circuitos complexos. Eles incluem portas AND (como 74LS08), portas OR (como 74LS32), portas NOT (como 74LS04) e portas lógicas compostas (como a porta NAND 74LS00 e a porta NOR 74LS02).

Chips Lógicos Sequenciais: Eles contêm unidades de armazenamento e suas saídas dependem tanto das entradas atuais quanto dos estados históricos, usados ​​para implementar funções como contagem e armazenamento. Os exemplos incluem o contador de 4 bits 74LS161, o registrador de 8 bits 74LS373 e o registrador de deslocamento 74LS164.

Chips de processamento de dados: Eles são usados ​​para operações específicas, como seleção, codificação e decodificação de dados. Por exemplo, o seletor de dados 8 para 1 74LS151, o decodificador de 3 para 8 linhas 74LS138 e o decodificador de display BCD para sete segmentos 74LS48.

3. Classificado por cenário de aplicação

Circuitos Integrados de Uso Geral: Projetados para funções padronizadas, são adequados para múltiplos cenários e possuem versatilidade e intercambialidade. As portas lógicas, contadores, registradores, etc. acima mencionados, se enquadram nesta categoria. Por exemplo, os chips das séries 74 e CD4000 podem ser usados ​​com flexibilidade em vários sistemas digitais.

Circuitos Integrados Específicos de Aplicação (ASICs): Projetado sob medida para cenários específicos, como chips de processamento de sinal de imagem em smartphones echips de controle a bordoem eletrônica automotiva. Os ASICs podem otimizar o desempenho e reduzir ao máximo o consumo de energia, mas apresentam altos custos de projeto e ciclos longos, tornando-os adequados para dispositivos dedicados produzidos em massa.

Dispositivos lógicos programáveis ​​(PLDs): Incluindo FPGAs (Field-Programmable Gate Arrays) e CPLDs (Complex Programmable Logic Devices), eles permitem aos usuários personalizar funções lógicas por meio de programação. Por exemplo, os FPGAs da série Spartan da Xilinx podem ser usados ​​no desenvolvimento de protótipos ou em cenários de customização de pequenos lotes, equilibrando flexibilidade e desempenho.

Esses diferentes tipos de chips digitais integrados suportam coletivamente a construção de tudo, desde controle lógico simples até sistemas digitais complexos, atendendo a diversas necessidades de design eletrônico.

Classificação de Circuitos Integrados Digitais Baseada na Escala de Integração

Integração em Pequena Escala (SSI): Os circuitos SSI normalmente contêm até 10 portas ou algumas dezenas de componentes. Esses circuitos são frequentemente usados ​​para funções lógicas básicas em sistemas digitais simples. Por exemplo, um chip 7400, que contém quatro portas NAND de duas entradas, é um dispositivo SSI comum. Ele pode ser usado em aplicações como circuitos de controle lógico simples, onde são necessárias operações lógicas básicas.

Integração de Média Escala (MSI): Os circuitos MSI têm entre 10 e 100 portas ou algumas centenas de componentes. Eles são usados ​​para funções mais complexas. Um chip 74161, que é um contador síncrono de 4 bits, é um exemplo de dispositivo MSI. Os contadores são amplamente utilizados em sistemas digitais para tarefas como contagem de eventos, geração de sinais de temporização e controle da sequência de operações.

Integração em Grande Escala (LSI): Os circuitos LSI contêm de 100 a 10.000 portas ou milhares de componentes. Chips de memória, como as primeiras memórias estáticas de acesso aleatório (SRAMs) e microprocessadores simples, são exemplos de dispositivos LSI. Um microprocessador de 8 bits pode ser implementado usando tecnologia LSI. Ele pode executar um conjunto de instruções, realizar operações aritméticas e lógicas e controlar o fluxo de dados dentro de um sistema digital.

Integração em escala muito grande (VLSI): Os circuitos VLSI têm mais de 10.000 portas ou centenas de milhares a milhões de componentes. Microprocessadores modernos, como os encontrados em computadores pessoais, e memórias dinâmicas de acesso aleatório (DRAMs) de grande capacidade são exemplos clássicos de dispositivos VLSI. Uma CPU de desktop de última geração pode conter bilhões de transistores, que são organizados em circuitos lógicos complexos para executar tarefas computacionais extremamente rápidas e sofisticadas.

Integração em escala ultralarga (ULSI) e integração em escala giga (GSI): ULSI refere-se a circuitos com um nível de integração ainda mais alto, geralmente na casa das dezenas de milhões de componentes. O GSI, que é um estágio ainda mais avançado, envolve a integração de mais de um bilhão de componentes em um único chip. Processadores de última geração para telefones celulares e algumas unidades de processamento gráfico (GPUs) de alto desempenho se enquadram nesta categoria. Esses chips são capazes de lidar com grandes quantidades de dados e realizar operações complexas em alta velocidade, permitindo recursos como processamento de vídeo em alta definição, renderização de gráficos 3D em tempo real e algoritmos avançados de inteligência artificial.

Como funcionam os circuitos integrados digitais?

Circuitos integrados digitaisoperar com base no sistema binário. Os transistores dentro do circuito atuam como interruptores. Quando um transistor está ligado, ele representa um nível lógico 1 (geralmente um nível de alta tensão) e quando está desligado, representa um nível lógico 0 (geralmente um nível de tensão baixo). O fluxo de corrente elétrica através desses transistores é controlado pelos sinais de entrada aplicados ao circuito.
Em circuitos integrados digitais mais complexos, como os microprocessadores, um grande número destes elementos lógicos básicos são combinados e organizados de forma hierárquica. O microprocessador busca instruções na memória, decodifica-as para entender qual operação precisa ser executada e, em seguida, executa essas instruções usando unidades aritméticas e lógicas (ALUs) e outros blocos funcionais dentro do chip. Os dados são armazenados e manipulados em registradores, que são essencialmente elementos de memória pequenos e de acesso rápido dentro do microprocessador.

Uso e Aplicação de Circuitos Integrados Digitais

Microprocessadores: Os microprocessadores são o cérebro de um sistema de computador. Eles executam um conjunto de instruções armazenadas na memória para realizar tarefas como operações aritméticas, manipulação de dados e controle de outros componentes do sistema. Por exemplo, os processadores da série Intel Core usados ​​em computadores desktop e laptop podem executar bilhões de instruções por segundo. Eles são projetados para serem altamente versáteis e podem ser programados para lidar com uma ampla gama de aplicações, desde processamento de texto e navegação na web até simulações científicas complexas e jogos.

CIs de memória:Circuitos integrados de memóriasão usados ​​para armazenar dados e programas. Existem dois tipos principais: memória somente leitura (ROM) e memória de acesso aleatório (RAM). A ROM armazena dados permanentemente e é usada para manter o sistema básico de entrada/saída (BIOS) em um computador, que contém as instruções de inicialização. A RAM, por outro lado, é uma memória volátil usada para armazenar temporariamente os dados nos quais o computador está trabalhando. A memória dinâmica de acesso aleatório (DRAM) é comumente usada em computadores devido à sua alta capacidade de armazenamento e custo relativamente baixo, enquanto a memória estática de acesso aleatório (SRAM) é mais rápida, mas mais cara e é frequentemente usada em memórias cache para acelerar o acesso aos dados.

ICs lógicos: ICs lógicos são usados ​​para realizar várias operações lógicas. Eles podem ser portas lógicas simples, como mencionado anteriormente, ou circuitos lógicos combinacionais e sequenciais mais complexos. Circuitos lógicos combinacionais, como multiplexadores (que selecionam um dos vários sinais de entrada a serem roteados para a saída) e decodificadores (que convertem um código binário em um conjunto de sinais de saída), possuem saídas que dependem apenas dos valores atuais de entrada. Circuitos lógicos sequenciais, como flip-flops e contadores, possuem saídas que dependem não apenas das entradas atuais, mas também do estado anterior do circuito. Esses circuitos são cruciais para tarefas como armazenamento, recuperação e processamento de dados em sistemas digitais.

Aplicação - Circuitos Integrados Específicos (ASICs): ASICs são circuitos integrados projetados sob medida para uma aplicação específica. Por exemplo, numa câmera digital, pode haver um ASIC projetado especificamente para processamento de imagens. Este chip é otimizado para realizar tarefas como controle do sensor de imagem, correção de cores e compactação. Os ASICs oferecem vantagens como tamanho menor, menor consumo de energia e maior desempenho para a aplicação específica para a qual foram projetados, em comparação com o uso de ICs de uso geral.

Campo - Matrizes de portas programáveis ​​(FPGAs): FPGAs são dispositivos lógicos programáveis ​​que permitem aos usuários configurar as funções lógicas do chip após sua fabricação. Eles contêm um grande número de blocos lógicos programáveis ​​e interconexões. Os FPGAs são usados ​​em aplicações onde a flexibilidade é necessária, como a prototipagem de novos designs digitais. Por exemplo, no desenvolvimento de um novo protocolo de comunicação, um FPGA pode ser programado para implementar a lógica do protocolo e ser facilmente reconfigurado à medida que o projeto evolui. Eles também são usados ​​​​em alguns aplicativos de computação de alto desempenho, onde a capacidade de personalizar o hardware em tempo real pode fornecer uma velocidade significativa para algoritmos específicos.

A importância dos circuitos integrados digitais

Circuitos integrados digitaisrevolucionaram o campo da eletrônica. Seu pequeno tamanho, baixo consumo de energia, alta confiabilidade e capacidade de realizar operações complexas em altas velocidades os tornaram indispensáveis ​​na tecnologia moderna. Eles permitiram a miniaturização de dispositivos eletrônicos, desde os minúsculos rastreadores de fitness em nossos pulsos até os poderosos servidores que administram a Internet. O desenvolvimento de circuitos integrados digitais também tem sido um motor-chave no avanço de indústrias como as de telecomunicações, saúde (por exemplo, em dispositivos de imagens médicas e sistemas de monitoramento de pacientes), automotiva (para funções como controle de motores e sistemas de assistência ao motorista) e aeroespacial (para aviônica e comunicação por satélite). Em suma, os circuitos integrados digitais são a pedra angular da era digital, permitindo o estilo de vida impulsionado pela tecnologia em que confiamos.
