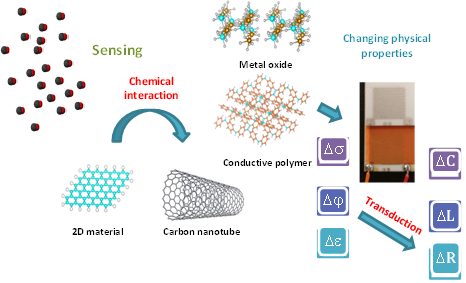

O que é um sensor de gás？
Essencialmente, os sensores de gás funcionam com base nas interações físicas ou químicas entre os gases e os materiais na superfície do sensor. Quer se trate da detecção de fugas de gases nocivos na produção industrial, da monitorização da segurança dos gases em ambientes domésticos ou mesmo da análise de gases respiratórios na área médica, os sensores de gases desempenham um papel indispensável. Com o desenvolvimento da Internet das Coisas e das tecnologias domésticas inteligentes, os cenários de aplicação dos sensores de gás estão em constante expansão e os requisitos para a sua sensibilidade, seletividade e estabilidade são cada vez mais elevados.
Como funciona um sensor de gás？
Princípio de funcionamento do sensor de gás semicondutor

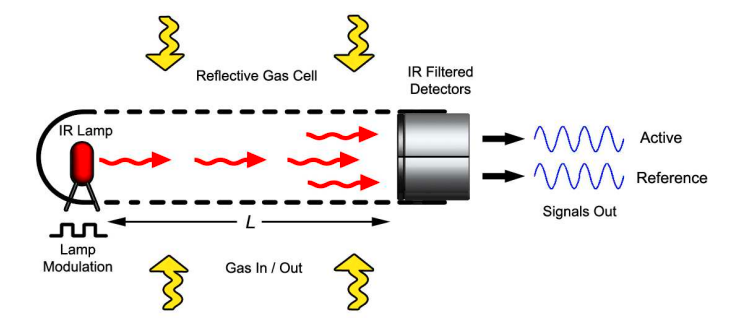

gás infravermelhoPrincípio de funcionamento dos sensores
Outro tipo ésensores baseados em princípios físicos, como sensores infravermelhos de gás. Um sensor infravermelho completo de gás consiste em uma fonte de luz infravermelha, uma câmara óptica, um detector infravermelho e um circuito de condicionamento de sinal. Este tipo de sensor é feito utilizando a absorção de espectros infravermelhos de frequência específica por gases. A luz infravermelha é emitida pela extremidade emissora e direcionada para a extremidade receptora e, quando há gás presente, absorverá a luz infravermelha, reduzindo a quantidade de luz recebida, detectando assim o conteúdo do gás. Atualmente, os sensores infravermelhos mais avançados usam comprimento de onda duplo e receptor duplo para tornar a detecção mais precisa e confiável.

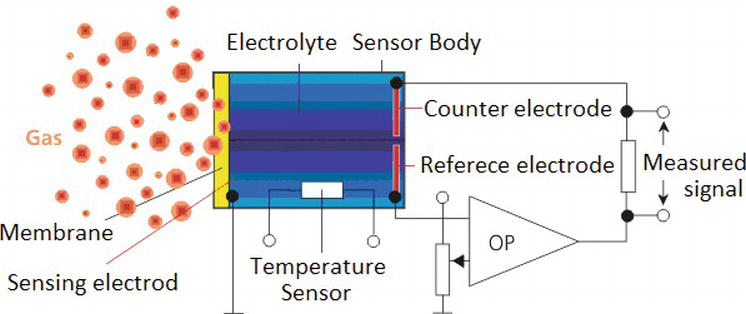

Princípio de funcionamento dos sensores eletroquímicos de gás
Existem também sensores eletroquímicos de gases, cujo princípio de funcionamento é: primeiramente, a substância de interesse reage no eletrodo eletroquímico, produzindo uma reação eletroquímica que converte a alteração química no eletrodo em um sinal elétrico. Este sinal pode ser uma corrente elétrica, diferença de potencial ou valor de resistência, etc. Em segundo lugar, há um eletrodo de referência no sensor que fornece um potencial de referência para tornar o sinal de saída do sensor eletroquímico mais preciso e estável. Finalmente, o sinal de saída do sensor é amplificado através de um circuito de amplificação de sinal e convertido em um sinal digital para processamento por um computador.
Construção do Sensor de Gás
Diagrama rotulado da estrutura interna do sensor de gás
O elemento sensível é o núcleo do sensor, responsável pela interação com o gás. Para sensores de gás semicondutores, o elemento sensível é uma película de óxido metálico revestida sobre um tubo cerâmico ou substrato de silício. Geralmente há um fio de aquecimento próximo a ele, que é usado para aquecer o material sensível a uma temperatura operacional específica (geralmente 200-400 ° C) para aumentar sua atividade de reação com o gás.
A função do circuito de conversão é converter as alterações físicas ou químicas (como alterações na resistência, corrente e intensidade da luz) geradas pelo elemento sensível em sinais elétricos padrão (como sinais de tensão ou corrente) para processamento e análise subsequentes. Esta parte geralmente inclui componentes eletrônicos como resistores, capacitores e amplificadores operacionais.
A carcaça não apenas protege a estrutura interna, mas também é projetada com orifícios de ar específicos para permitir que o gás alvo entre e entre em contato suavemente com o elemento sensível, evitando a influência de fatores interferentes, como poeira e vapor de água. O material da carcaça geralmente é plástico ou metal e seu nível de proteção varia de acordo com o cenário de aplicação.
Os componentes auxiliares podem incluir elementos de compensação de temperatura. Como as características de muitos materiais sensíveis são afetadas pela temperatura, a compensação de temperatura pode melhorar a precisão da medição do sensor. Existem também terminais de chumbo para conectar o sensor a circuitos externos.
Tipos de sensores de gás baseados em princípios de detecção
Sensores de gás semicondutores (óxido metálico)
Esses sensoresdependem de materiais de óxido metálico (por exemplo, dióxido de estanho, óxido de tungstênio, óxido de zinco) que reagem a gases específicos. No ar limpo, as moléculas de oxigênio aderem à superfície do material, prendendo elétrons e mantendo a resistência alta (e a corrente baixa). Quando os gases alvo estão presentes, eles reagem com o oxigênio, liberando elétrons e reduzindo a resistência – essa mudança na resistência é medida para determinar a concentração do gás.
Vantagens: Tamanho pequeno, baixo custo, resposta rápida e adequação para detecção de metano, propano, monóxido de carbono, etc.
Aplicativos: Alarmes de vazamento de gás, purificadores de ar, sistemas de segurança de cozinha e detectores domésticos.Limitações: Menor precisão em comparação com outros tipos, tornando-os ideais para uso diário, mas não para cenários de alta precisão.
Sensores eletroquímicos de gás
Esses sensores contêm líquidos ou géis que reagem com gases específicos, gerando uma corrente elétrica fraca proporcional à concentração do gás - quanto maior a concentração, mais forte será a corrente. Eles se destacam na detecção e quantificação de gases com alta precisão.Vantagens: Resultados compactos, energeticamente eficientes, estáveis e confiáveis para gases tóxicos como monóxido de carbono, cloro ou sulfeto de hidrogênio.
Aplicativos: Detectores portáteis, capacetes de segurança, monitores de ar internos, diagnósticos médicos e ferramentas de segurança industrial.
Limitações: Vida útil limitada (1-3 anos) devido ao envelhecimento dos componentes, exigindo substituição ao longo do tempo.
Sensores de gás infravermelho (IR/NDIR)
Sensores infravermelhos não dispersivos (NDIR) emitem luz infravermelha e medem quanto é absorvido pelos gases & mdash; cada gás tem uma "impressão digital" de absorção única para comprimentos de onda específicos. A intensidade reduzida da luz no detector indica presença e concentração de gás.Vantagens: Sem peças móveis ou reações químicas, proporcionando longa vida útil, alta precisão e baixa manutenção.
Aplicativos: Detecção de dióxido de carbono, metano ou refrigerantes em sistemas de aquecimento, estufas, armazenamento de alimentos e controles de ventilação.
Limitações: Tamanho maior, custo mais alto e suscetibilidade à interferência de poeira/umidade.
Sensores de gás catalítico
Esses sensores utilizam pequenos elementos aquecidos revestidos com uma mistura especial. Quando gases combustíveis entram em contato com os elementos, as reações superficiais aumentam sua temperatura & mdash; esta mudança de calor é medida para estimar a concentração de gás.Vantagens: Robusto, confiável para gases explosivos e amplamente utilizado na indústria pesada.
Aplicativos: Refinarias, fábricas de produtos químicos e instalações de manuseio de combustível.
Limitações: Depende do oxigênio para funcionar e pode perder certos tipos de gás.
Detectores de fotoionização (PID)
Os PIDs usam luz ultravioleta intensa para ionizar moléculas de gás em partículas carregadas, gerando uma corrente que indica a presença de gás. Eles são excelentes na detecção de vestígios de compostos orgânicos voláteis (VOCs), como benzeno ou formaldeído.Vantagens: Resposta rápida, alta sensibilidade a baixas concentrações.
Aplicativos: Laboratórios, locais de resíduos perigosos e detectores de campo portáteis.
Limitações: Não é universal (perde alguns gases) e é relativamente caro.
Sensores de gás fotoacústicos
Combinando NDIR e tecnologia acústica, esses sensores usam luz pulsada para aquecer moléculas de gás, criando ondas de pressão (som) detectadas por microfones & mdash; a intensidade do sinal se correlaciona com a concentração de gás.Vantagens: Alta sensibilidade, medição sem contato, estabilidade a longo prazo e adequação para baixos níveis de gás.
Aplicativos: Monitoramento ambiental, diagnósticos médicos e sistemas contínuos de segurança industrial.
Limitações: Sensível a vibração/ruído, calibração complexa e custo mais elevado.
Sensores de gás MEMS
Os sensores de sistemas microeletromecânicos (MEMS) integram minúsculos componentes mecânicos/eletrônicos em chips de silício, usando detecção capacitiva, térmica ou piezoelétrica. Eles são ultrapequenos e leves.Vantagens: Baixo consumo de energia, fácil integração em dispositivos compactos e preciso para tecnologia portátil/vestível.
Aplicativos: Eletrônica inteligente, sistemas automotivos, drones e automação industrial.
Limitações: Suscetível a fatores ambientais, faixa de medição limitada e vida útil mais curta em condições adversas.
Sensores de gás de condutividade térmica
Eles medem a facilidade com que o calor viaja pelo ar usando um fio aquecido - a presença de gás altera a condução de calor, que é medida para identificar o tipo de gás.Vantagens: Estável, sem reações químicas, adequado para gases inertes como hélio ou argônio.
Aplicativos: Laboratórios, salas limpas e postos de abastecimento de gás.
Limitações: Menos comum para gases tóxicos ou combustíveis, focando principalmente na análise da composição de gases.
Cada tipo equilibra precisão, custo, tamanho e vida útil, tornando-os adequados para cenários específicos - desde segurança doméstica até monitoramento de precisão industrial.

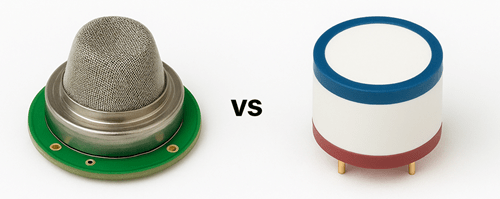

Sensor de gás vs sensor de monóxido de carbono
| Aspecto | Sensor de gás | Sensor de Monóxido de Carbono |
|---|---|---|
| Propósito | Detecta uma ampla gama de gases (depende do tipo). | Detecta exclusivamente monóxido de carbono (CO). |
| Especificidade | Não específico (visa vários gases). | Altamente específico para CO. |
| Tecnologia | Variados (semicondutores, infravermelhos, catalíticos, etc.). | Principalmente eletroquímico (otimizado para CO). |
| Foco no caso de uso | Diversos (industriais, ambientais, etc.). | Crítico de segurança para exposição a CO tóxico. |
Conclusão
Os sensores de gás aumentam a segurança em vários ambientes, detectando gases nocivos. Compreender como eles funcionam e escolher o sensor certo permite que você os use de maneira eficaz em casa, no local de trabalho ou em qualquer lugar onde o ar limpo seja uma prioridade.
Produtos mais vendidos da SIC
71421LA55J8 UPD44165184BF5-E40-EQ3-A SST39VF800A-70-4C-B3KE IS66WV1M16DBLL-55BLI-TR AS4C32M16SB-7BIN W25Q16FWSNIG
AS7C34098A-20JIN 752369-581-C W957D6HBCX7I TR IS61LPS12836EC-200B3LI MX25L12875FMI-10G QG82915PL
As informações do produto são deSIC Eletrônica Limitada. Se você estiver interessado no produto ou precisar de parâmetros do produto, pode entrar em contato conosco online a qualquer momento ou enviar-nos um email: sales@sic-chip.com.
Sensor de gás Perguntas frequentes [FAQ]
1. Os sensores de gás consomem muita energia?
Depende do tipo. Sensores eletroquímicos e catalíticos normalmente usam muito pouca energia (miliamperes), tornando-os adequados para dispositivos alimentados por bateria, como detectores portáteis. Os sensores infravermelhos, porém, geralmente precisam de mais energia (às vezes watts) devido às suas fontes de luz e componentes eletrônicos complexos, por isso são melhores para configurações com fio.
2. Os sensores de gás podem dar alarme falso?
Sim, e é mais comum do que você imagina. Os gases interferentes são os grandes culpados – por exemplo, um sensor de CO pode reagir aos vapores de etanol. Alta umidade ou picos repentinos de temperatura também podem prejudicar as leituras. Escolher um sensor com filtragem de interferência integrada ajuda, mas nenhum sensor é 100% imune.
3. Como os sensores de gás lidam com baixas concentrações de gás?
A sensibilidade varia: alguns podem detectar gases em faixas de partes por bilhão (ppb) (útil para monitoramento ambiental), enquanto outros detectam apenas partes por milhão (ppm) ou mais (bom para alarmes de segurança). Por exemplo, os sensores de formaldeído muitas vezes precisam de sensibilidade no nível de ppb, enquanto os detectores de propano se concentram em ppm para acionar alertas antes dos riscos de ignição.
4. Existem sensores de gás que funcionam em ambientes explosivos?
Absolutamente – sensores “intrinsecamente seguros” são projetados para atmosferas explosivas (como refinarias de petróleo ou minas). Eles são vedados para evitar que faíscas do próprio sensor acendam gases inflamáveis e atendem a padrões de segurança rigorosos (por exemplo, ATEX ou UL Classe I Div 1).
5. Os sensores de gás podem ser calibrados em casa?
Provavelmente não é fácil. A calibração profissional requer acesso a concentrações conhecidas e precisas do gás alvo, o que não é viável para a maioria dos usuários. Alguns fabricantes oferecem kits de calibração para sensores industriais, mas os usuários domésticos geralmente precisam enviar o dispositivo de volta ao fabricante ou a um centro de serviço.
6. Os sensores de gás precisam ser limpos?
Ocasionalmente, sim. Poeira, óleo ou detritos podem bloquear a entrada de gás do sensor, reduzindo a capacidade de resposta. Os sensores catalíticos, em particular, podem ser “envenenados” por silicones ou vapores de chumbo, que revestem o elemento sensor. Uma limpeza suave com ar comprimido (evitando líquidos) pode ajudar, mas uma contaminação grave muitas vezes significa a substituição do sensor.
7. Com que rapidez os sensores de gás respondem a vazamentos de gás?
O tempo de resposta varia de milissegundos a segundos. Os sensores catalíticos reagem rapidamente (menos de um segundo) a gases inflamáveis, o que é fundamental para a segurança. Os sensores eletroquímicos podem levar de 2 a 10 segundos para estabilizar, enquanto os sensores infravermelhos podem ser um pouco mais lentos (5 a 20 segundos), mas mais consistentes.
8. Existem sensores de gás sem fio?
Sim, muitos sensores modernos conectam-se via Bluetooth, Wi-Fi ou LoRa para monitoramento remoto. Eles são populares em casas inteligentes (vinculando-se a aplicativos para alertas) ou em instalações industriais onde a fiação é complicada, como grandes armazéns. Porém, a duração da bateria pode ser uma compensação – os recursos sem fio geralmente consomem energia mais rapidamente.
9. Os sensores de gás podem detectar gás através de paredes ou barreiras?
Não, os gases precisam atingir diretamente o elemento sensor do sensor. Paredes, recipientes selados ou até mesmo invólucros de plástico grossos podem bloquear o fluxo de gás, levando a detecções atrasadas ou perdidas. A colocação é fundamental – os sensores devem estar em áreas abertas onde é provável que o gás se acumule, como perto de tetos para gases mais leves que o ar (metano) ou pisos para gases mais pesados (propano).
10. O que acontece se um sensor de gás for exposto a níveis de gás muito acima do seu alcance?
Pode “saturar” – o sensor não consegue distinguir entre concentrações muito altas, então as leituras são máximas. Em casos extremos, níveis elevados podem danificar o elemento sensor: por exemplo, expor um sensor catalítico a concentrações de gás que excedem muito o seu limite pode queimar o catalisador, tornando-o inútil. É por isso que muitos detectores incluem proteção contra sobrecarga para desligar temporariamente.
