MOSFET de potência de canal N P55NF06: tudo o que você precisa saber

Na vasta paisagem de dispositivos semicondutores,MOSFETs (Metal - Óxido - Campo Semicondutor - Transistores de Efeito)desempenham um papel fundamental, especialmente em eletrônica de potência. Entre os numerosos modelos MOSFET disponíveis, o P55NF06 destaca-se pela sua combinação única de características, tornando-o adequado para uma ampla gama de aplicações. Este artigo se aprofunda no mundo do MOSFET P55NF06, explorando suas especificações técnicas, princípios de funcionamento, aplicações e vantagens sobre outros dispositivos similares.

STP55NF06+BOM

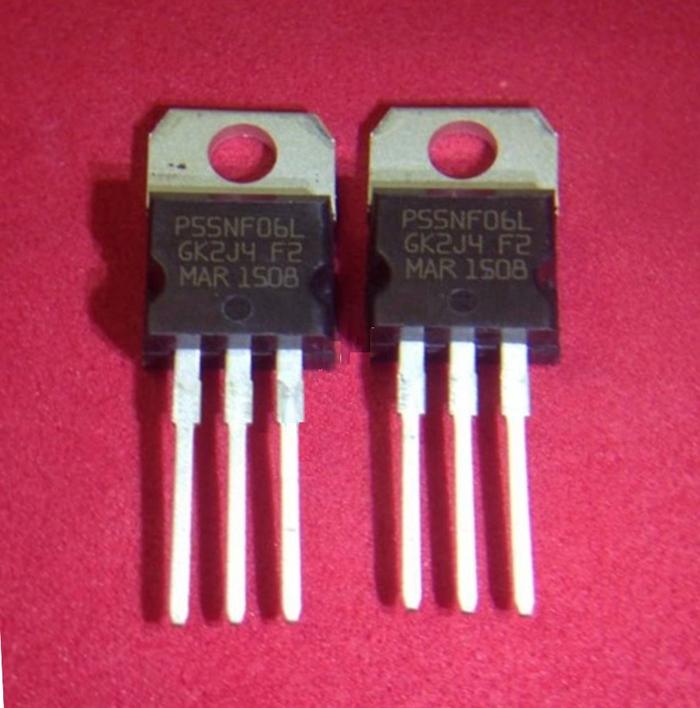

O que é um MOSFET de potência de canal N P55NF06?

O P55NF06 é um MOSFET de potência de canal Nlançado pela STMicroelectronics. Possui tensão nominal de 60 V e corrente de drenagem contínua de 50 A a 25°C. Com uma resistência ultrabaixa (valor típico de 0,018Ω), pode reduzir significativamente o consumo de energia. Possui velocidade de comutação rápida e excelente desempenho dinâmico, adequado para aplicações de comutação de alta corrente e alta velocidade, como controle de motor e conversores CC-CC. Embalado em TO - 220, possui bom desempenho de dissipação de calor. É amplamente utilizado em eletrônica automotiva, como sistemas de injeção de combustível, ABS e sistemas de airbag, devido à sua alta confiabilidade.

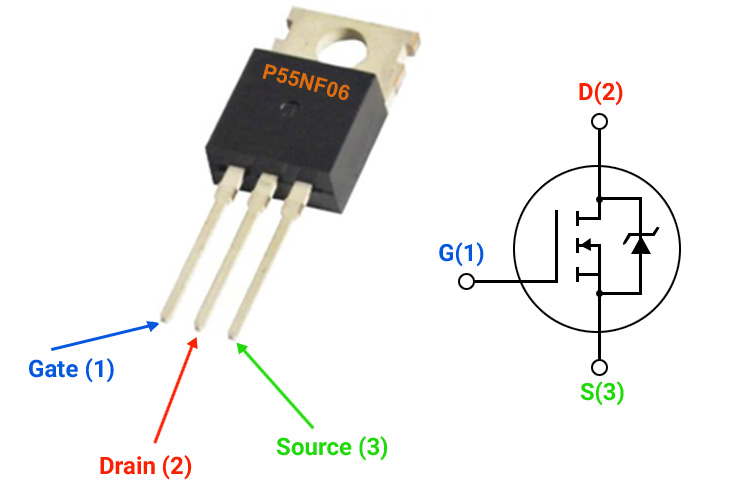

Configuração de pinagem MOSFET P55NF06

MOSFET P55NF06Especificações Técnicas

Principais recursos do MOSFET P55NF06

O MOSFET de potência de canal N P55NF06, produzido pela STMicroelectronics, foi projetado para aplicações de alto desempenho. Aqui estão seus principais recursos:

Baixa resistência (RDS(on))

RDS(on) típico extremamente baixo de18 mΩ(em VGS = 10V), minimizando perdas por condução e geração de calor.

Permite o manuseio eficiente de energia em aplicações de alta corrente.

Alta capacidade atual

Corrente de drenagem contínua (ID) de50A(a 25°C), adequado para controle de motores, conversores DC-DC e fontes de alimentação.

Pode lidar com correntes de pico de até200A, tornando-o robusto para cargas transitórias.

Classificação de tensão

Classificação de tensão da fonte de drenagem (VDS) de60V, proporcionando margem de segurança para aplicações com picos de tensão.

Velocidade de comutação rápida

Carga de porta baixa (Qg ~ 72 nC) e tempos curtos de subida/descida, permitindo comutação rápida em circuitos PWM.

Ideal para aplicações de alta frequência (por exemplo, comutação de reguladores de até 100kHz+).

Desempenho térmico

Pacote TO-220 com excelente condutividade térmica, permitindo dissipação eficiente de calor.

Dissipação de energia (PD) de150W(com dissipador de calor adequado).

Robustez aprimorada

Classificação energética Avalanche (EAS) para operação confiável sob cargas indutivas.

Proteção integrada contra condições de sobrecorrente e sobretensão.

Compatível com nível lógico

Tensão limite de porta (VGS(th)) de ~2-4V, compatível com saídas lógicas padrão (por exemplo, microcontroladores de 5V).

MOSFETs equivalentes P55NF06

Para aplicações de alta corrente, existem vários MOSFETs que podem substituiro P55NF06. Modelos equivalentes notáveis ​​incluem 110N10, 65N06, 50N06, 75N06 e 80N06. Esses modelos oferecem capacidades comparáveis ​​de manipulação de tensão e corrente, tornando-os adequados para tarefas intensivas de gerenciamento de energia. Por exemplo, quando uma capacidade de corrente ligeiramente inferior é aceitável, os modelos 50N06 e 65N06 são escolhas ideais, pois podem otimizar o consumo de energia e reduzir a produção de calor, prolongando assim a vida útil do sistema e melhorando a eficiência.
Para aplicações que exigem diferentes limites de tensão ou com restrições de embalagem, modelos como BR75N75, BR80N75 e BUK7509-75A são ideais. Esses MOSFETs equilibram a capacidade de manipulação de energia e o tamanho físico, proporcionando flexibilidade de projeto sem comprometer o desempenho. Eles são adequados para aplicações que exigem características operacionais específicas (por exemplo, diferentes capacidades de tratamento de tensão ou melhor gerenciamento térmico) que o P55NF06 pode não oferecer.
Para aplicações que operam sob frequências extremamente altas ou condições térmicas adversas, produtos alternativos da International Rectifier, como IRF1405, IRF2807, IRF3205, IRF3256 e IRF4410A, podem ser considerados. Esses MOSFETs são conhecidos por sua confiabilidade em ambientes agressivos, como aplicações automotivas. O IRF3205 e o IRF3256 são projetados especificamente para suportar condições operacionais rigorosas de aplicações de alto estresse.
Para projetos que exigem ajuste fino de velocidade de comutação, valores de resistência ou características de carga de porta, MOSFETs como IRFB3207, IRFB4710, IRFB7740 e IRFZ44N oferecem uma gama de opções. Esses modelos permitem que os projetistas combinem com precisão o MOSFET às suas necessidades específicas.

Princípios do MOSFET P55NF06

O P55NF06, um MOSFET de canal N, possui três terminais: portão (G), fonte (S) e dreno (D). Uma tensão positiva na porta em relação à fonte gera um campo elétrico. Este campo puxa elétrons da fonte, formando um canal tipo N entre a fonte e o dreno. Quando a tensão da porta - fonte (VGS) ultrapassa o limite de ~ 3 V, a condutividade do canal salta, permitindo o fluxo da corrente de drenagem para a fonte (ID). Se o VGS permanecer abaixo desse limite, o MOSFET permanecerá desligado, quase nenhuma corrente passando entre o dreno e a fonte.

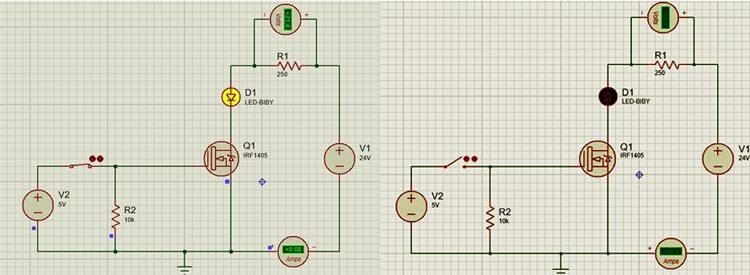

Circuito simulado MOSFET P55NF06

No estado ligado, sua resistência de drenagem - fonte ligada (RDS (on)) é muito baixa, em torno de 0,018Ω. Essa baixa resistência torna a condução de corrente eficiente, reduzindo a perda de energia na forma de calor. Por exemplo, no circuito fornecido, quando o VGS direito atinge Q1 (o IRF1405, que funciona de forma semelhante), a corrente pode fluir através do LED para acendê-lo.
Além disso, possui capacitância de entrada (Ciss) e carga de porta (Qg) relativamente baixas. Isso ajuda a mudar rapidamente. Low Ciss permite que a capacitância porta - fonte carregue e descarregue rapidamente, tornando rápidas as transições liga - desliga - super importante para coisas como conversores CC - CC que precisam de comutação de alta velocidade. É legal como todos esses pequenos aspectos funcionam juntos para fazer o MOSFET fazer seu trabalho, sabe?

Prós e contras do MOSFET P55NF06

O MOSFET de potência do canal N P55NF06oferece um equilíbrio entre desempenho e versatilidade para aplicações de média tensão e alta corrente, mas também tem limitações. Aqui estão seus principais prós e contras:

Prós

Manuseio de alta corrente: Com uma corrente de drenagem contínua (ID) de 50 A (a 25°C) e corrente de pico de até 200 A, ele suporta de forma confiável aplicações de alta carga, como acionamentos de motores e conversores de energia.

Baixas perdas de condução: Sua resistência ultrabaixa (RDS(on) ≈ 18 mΩ em VGS=10V) minimiza a perda de energia durante a condução, melhorando a eficiência geral do sistema.

Classificação de tensão moderada: Uma tensão de fonte de drenagem (VDS) de 60 V fornece uma margem segura para aplicações com picos de tensão, adequada para sistemas de 12 V/24 V (por exemplo, automotivo, industrial).

Troca rápida: Carga de porta baixa (≈72 nC) e tempos rápidos de subida/descida permitem operação eficiente em circuitos PWM de alta frequência, como conversores DC-DC.

Desempenho térmico robusto: O pacote TO-220 oferece excelente dissipação de calor, suportando dissipação de energia de até 150W com dissipador de calor adequado, crítico para cenários de alta corrente.

Robustez da Avalanche: Classificado para energia de avalanche (EAS), suporta transientes de carga indutiva, aumentando a confiabilidade em aplicações de controle de motores e inversores.

Econômico: Equilibra desempenho e preço acessível, tornando-o uma escolha econômica para sistemas auxiliares industriais e automotivos.

Contras

Faixa de tensão limitada: A classificação VDS de 60 V restringe o uso em aplicações de alta tensão (por exemplo, sistemas 48 V+), onde são necessários MOSFETs de alta tensão (por exemplo, 100 V+).

Não otimizado em nível lógico: Embora funcional com gate drive de 10 V, seu limite de gate (VGS(th) = 2–4 V) pode exigir gate drivers adicionais para operação confiável com lógica de 3,3 V, ao contrário dos verdadeiros MOSFETs de nível lógico.

Restrições de pacote: O pacote TO-220, embora termicamente eficiente, é mais volumoso que as alternativas de montagem em superfície (por exemplo, D2PAK), limitando o uso em projetos com espaço limitado.

Carga de porta mais alta do que algumas alternativas: Em comparação com os MOSFETs mais recentes, sua carga de porta (72 nC) é moderada, o que pode reduzir ligeiramente a eficiência de comutação em aplicações de frequência ultra-alta (por exemplo, >200kHz).

Sensibilidade a Picos de Sobretensão: Acima de 60 V, carece de proteção, exigindo circuitos de fixação externos em ambientes propensos a grandes transientes de tensão (por exemplo, máquinas industriais pesadas).

Aplicações MOSFET P55NF06

O P55NF06, um MOSFET de potência de canal N com tensão nominal de 60 V e capacidade de corrente contínua de 50 A, é amplamente utilizado em várias aplicações de alta corrente e média tensão devido à sua baixa resistência, velocidade de comutação rápida e desempenho robusto. Seus principais cenários de aplicação incluem:

Sistemas de controle de motores: Ideal para acionar motores CC, motores CC sem escovas (BLDC) e motores de passo em equipamentos industriais, robótica e sistemas auxiliares automotivos. Sua alta capacidade de manipulação de corrente garante operação estável mesmo sob flutuações de carga.

Fontes de alimentação e conversores: Usado em conversores DC-DC buck/boost, reguladores de tensão e fontes de alimentação comutadas (SMPS) para eletrônicos de consumo, máquinas industriais e dispositivos alimentados por bateria. Ele lida com eficiência com a conversão de energia com perda mínima de energia.

Eletrônica Automotiva: Aplicado em subsistemas automotivos, como direção assistida elétrica, controles de iluminação e sistemas de gerenciamento de bateria (BMS). Seu design robusto resiste aos ambientes elétricos e térmicos agressivos dos veículos.

Inversores e inversores de potência: Adequado para inversores de pequena escala que convertem energia CC (de baterias ou painéis solares) em CA, alimentando eletrodomésticos ou equipamentos portáteis.

Sistemas de carregamento de bateria: Integrado em carregadores de bateria para ferramentas elétricas, baterias auxiliares de veículos elétricos e sistemas de armazenamento de energia, gerenciando correntes de carga e garantindo uma operação segura.

Chaves de carga e circuitos de proteção: Funciona como uma chave de carga de alta corrente em circuitos de distribuição de energia, com comutação rápida permitindo resposta rápida a condições de sobrecorrente ou curto-circuito, protegendo os componentes a jusante.

Automação Industrial: Usado em controladores lógicos programáveis ​​(CLPs), drives de motores e módulos de sensores, fornecendo comutação de energia confiável em configurações de automação de fábrica.

Análise Comparativa com Outros MOSFETs

O MOSFET P55NF06tem seu próprio conjunto de prós e contras quando se trata de parâmetros e desempenho. Quando você compara isso com outros MOSFETs, as coisas ficam interessantes. Veja os de baixa corrente, como o 2N7002, por exemplo - eles são principalmente para comutação de pequenos sinais, chegando a algumas centenas de miliamperes. O P55NF06, porém, pode suportar 50A continuamente, o que é um grande salto. Isso o torna muito melhor para trabalhos de alta corrente, como controle de motor ou conversores CC-CC robustos.
Depois, há MOSFETs de alta tensão, como o IRF840, que pode suportar 500V. O P55NF06 atinge no máximo 60 V, portanto, está fora de alcance em configurações de alta tensão. Mas em sistemas de 12V ou 24V? Ele brilha. Sua resistência é bem menor do que a dos tipos de alta tensão, o que é uma grande vantagem quando você lida com baixa tensão e alta corrente.
MOSFETs de nível lógico como o IRLZ44N são uma história diferente. Eles são construídos para funcionar com baixas tensões de porta, em torno de 5V, o que é muito conveniente para microcontroladores. O P55NF06 também pode ser acionado por um microcontrolador, mas ele realmente precisa de cerca de 10V para ligar totalmente. Isso é um pouco incômodo em comparação com o IRLZ44N, honestamente.
Especialistas em alta frequência, como o SiC MOSFET C2M0080120D, estão em uma categoria à parte. Eles têm pequenas perdas de comutação e podem funcionar a centenas de quilohertz ou mais. O P55NF06 muda rápido o suficiente, mas sua carga de porta está no lado mais alto. É bom para coisas gerais de alta frequência, como até 100kHz, mas em cenários de frequência ultra-alta? Nem tanto.
Mesmo entre MOSFETs com classificação semelhante – 50N06, 65N06 – o P55NF06 se mantém. O 50N06 corresponde à sua corrente de 50A, mas o P55NF06 tem menor resistência, o que significa menos desperdício de energia. O 65N06 pode suportar 65A, mas sua resistência é um pouco maior. Portanto, no geral, o P55NF06 é mais eficiente nesses casos.

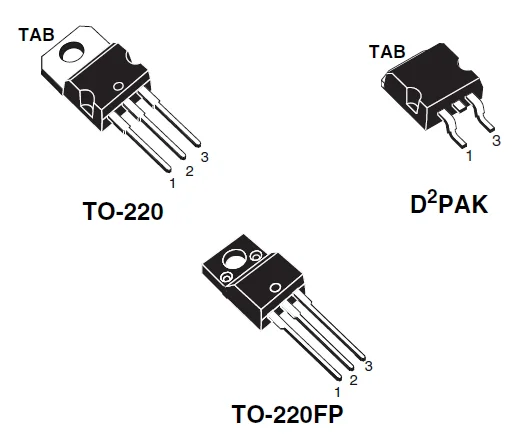

Pacotes STP55NF06

O MOSFET STP55NF06está disponível em vários tipos de pacotes. O mais comum é o pacote TO-220. Este pacote é fácil de instalar e possui bom desempenho de dissipação de calor, o que é benéfico para o STP55NF06 funcionar de forma estável em aplicações de alta corrente6. Além disso, também pode ser embalado nos formatos D²PAK e TO-220FP. O pacote D²PAK pode fornecer um layout mais compacto em alguns casos, adequado para aplicações com espaço limitado. O pacote TO-220FP também pode ter características próprias em dissipação de calor e instalação, mas o desempenho específico precisa ser determinado de acordo com o design real do produto.

Produtos mais vendidos da SIC

71421LA55J8             UPD44165184BF5-E40-EQ3-A      SST39VF800A-70-4C-B3KE           IS66WV1M16DBLL-55BLI-TR       AS4C32M16SB-7BIN      W25Q16FWSNIG

AS7C34098A-20JIN        752369-581-C                 W957D6HBCX7I TR            IS61LPS12836EC-200B3LI           MX25L12875FMI-10G            QG82915PL

As informações do produto são deSIC Eletrônica Limitada. Se você estiver interessado no produto ou precisar de parâmetros do produto, pode entrar em contato conosco online a qualquer momento ou enviar-nos um email: sales@sic-chip.com.

Perguntas frequentes [FAQ]

1. Qual é a tensão máxima da fonte de drenagem (Vds) do MOSFET P55NF06?
A tensão máxima da fonte de drenagem (Vds) do MOSFET P55NF06 é de 60 volts. Este é o limite absoluto para a tensão que pode ser aplicada com segurança entre os terminais do dreno e da fonte. Vá acima de 60 V e o dispositivo provavelmente falhará imediatamente – então você precisa acertar isso no projeto do circuito.
2. Como a temperatura afeta o desempenho do MOSFET P55NF06?
Quando as temperaturas sobem, este MOSFET começa a apresentar desempenho inferior. Sua resistência aumenta, levando a uma maior dissipação de energia, e sua capacidade de transporte de corrente é afetada. Operá-lo a quente por um longo prazo não é apenas ruim para o desempenho – é como uma morte lenta para o dispositivo, encurtando drasticamente sua vida útil. Portanto, acertar no gerenciamento do calor não é negociável.
3. Quais cuidados devem ser tomados ao manusear e instalar o MOSFET P55NF06?
Medidas antiestáticas são obrigatórias ao manusear e instalar esta peça. Use uma pulseira ESD ou um tapete antiestático – a eletricidade estática pode fritá-lo em um instante, o que é um desperdício total. Além disso, não dobre os cabos com muita força e observe a temperatura de soldagem – danos físicos ou térmicos são fáceis de evitar se você tomar cuidado.
4. O MOSFET P55NF06 pode ser acionado diretamente por um microcontrolador?
Tecnicamente, sim – se a tensão de saída do microcontrolador cobrir o limite da porta do MOSFET (normalmente 2–4V). Mas para aplicativos de alta frequência ou alta corrente, um gate driver é muito melhor. Sem ele, o microcontrolador pode ter dificuldade para acionar o MOSFET com eficiência, retardando a comutação e prejudicando o desempenho. Meio que anula o propósito, certo?
5. Como o MOSFET P55NF06 lida com cargas indutivas?
Ele pode lidar com cargas indutivas (como motores ou transformadores), mas há um problema: a comutação de cargas indutivas cria picos de tensão que podem explodir o MOSFET. A solução? Adicione um diodo de roda livre para fixar esses picos. Pule isso e você estará pedindo um dispositivo frito - é simples assim.
6. Qual é a capacitância de entrada (Ciss) do MOSFET P55NF06?
Sua capacitância de entrada típica (Ciss) é em torno de 1350 pF. Isso é muito importante para comutação de alta frequência – capacitância mais alta retarda a carga/descarga do gate, diminuindo a velocidade de comutação. Portanto, o circuito do driver precisa levar isso em consideração para manter as coisas rápidas.
7. Como escolher o dissipador de calor certo para o MOSFET P55NF06?
Comece calculando a dissipação real de energia do dispositivo. Em seguida, escolha um dissipador de calor que possa suportar esse calor, mantendo o MOSFET dentro de sua faixa segura de temperatura operacional. Poupar no dissipador de calor aqui é uma atitude de novato – o superaquecimento só causará problemas constantes.
8. Quais circuitos de proteção são recomendados para o MOSFET P55NF06?
A proteção contra sobretensão, sobrecorrente e sobretemperatura é básica. Além disso, a comutação de alta velocidade pode criar picos de tensão, portanto, adicionar um circuito amortecedor (como uma rede RC ou RCD) ajuda a suprimi-los. Ignore isso e o MOSFET poderá falhar inesperadamente – um incômodo total.
9. Como testar a funcionalidade do MOSFET P55NF06 antes de usar?
Um multímetro funciona para uma verificação rápida: a fonte da porta deve estar aberta e a fonte do dreno também deve estar aberta sem tensão na porta. Aplique tensão de porta suficiente e a fonte de drenagem deverá conduzir com baixa resistência. Para sua tranquilidade, um teste rápido de carga em um circuito simples para verificar o comportamento da comutação é inteligente – é melhor prevenir do que remediar.
10. Quais são os modos de falha comuns do MOSFET P55NF06?
Formas comuns de falha: sobrecarga térmica (dissipador de calor ruim), quebra de óxido de porta (devido à tensão excessiva da porta-fonte) ou picos de tensão que excedem suas classificações. Essas falhas geralmente são permanentes, portanto evitá-las com um bom projeto é muito mais fácil do que substituir peças.
