Nos sistemas eletrônicos, a pureza e a precisão dos sinais determinam diretamente o desempenho dos dispositivos. Filtros eletrônicos compostos poramplificadores operacionais (amplificadores operacionais)tornaram-se uma "ponte" que conecta sinais originais e informações válidas, graças à sua capacidade de filtrar com precisão as frequências dos sinais. Desde a simples filtragem de ondulação da fonte de alimentação até a complexa demodulação do sinal de comunicação, esses filtros ativos, por meio da engenhosa combinação de amplificadores operacionais, resistores e capacitores, conseguem a retenção ou atenuação de sinais em frequências específicas. Eles não apenas resolvem as desvantagens dos filtros passivos, como fraca capacidade de carga e curvas características suaves, mas também garantem estabilidade e confiabilidade no processo de processamento de sinal por meio das características de entrada de alta impedância e saída de baixa impedância dos amplificadores operacionais. Este artigo classificará sistematicamente os conceitos básicos, classificações, princípios de funcionamento e cenários de aplicação de filtros de amplificadores operacionais, fornecendo uma perspectiva completa da teoria à aplicação na prática da engenharia eletrônica.
O que é um filtro eletrônico usando amplificadores operacionais?
Um filtro eletrônico composto por amplificadores operacionais (amplificadores operacionais)é um circuito que processa seletivamente os componentes de frequência dos sinais elétricos de entrada, com amplificadores operacionais como os principais dispositivos ativos, combinados com componentes passivos, como resistores e capacitores. Comparados aos filtros passivos que consistem apenas em resistores, indutores e capacitores, esses filtros ativos oferecem vantagens como ganho controlável, forte capacidade de carga e a capacidade de atingir características de filtragem acentuadas sem grandes indutores. A alta impedância de entrada e a baixa impedância de saída dos amplificadores operacionais isolam efetivamente o impacto das fontes e cargas de sinal no desempenho da filtragem, tornando os filtros módulos-chave em equipamentos de comunicação, instrumentação, processamento de áudio e outros campos.
O papel dos filtros eletrônicos
Os filtros eletrônicos desempenham vários papéis importantes em sistemas eletrônicos:
Purificação de sinal:Os sinais de saída do sensor são frequentemente misturados com vários ruídos de alta frequência; filtros podem eliminar esses ruídos para tornar claros os sinais úteis. Por exemplo, na saída de um sensor de temperatura, os filtros podem remover interferências de alta frequência introduzidas pelo circuito, tornando os dados de temperatura mais precisos.
Seleção de frequência:Nos sistemas de comunicação, sinais de diferentes canais são transmitidos em frequências diferentes; os filtros podem selecionar sinais da frequência alvo deles para evitar interferência entre canais. Assim como um rádio recebe programas de frequências diferentes sintonizando filtros diferentes.
Proteção anti-interferência:Existe muita interferência eletromagnética em ambientes industriais; filtros podem impedir que esses sinais de interferência entrem em circuitos sensíveis, garantindo a operação estável do sistema. Por exemplo, em equipamentos de controle de automação, os filtros podem resistir à interferência de alta frequência gerada quando os motores dão partida.
Modelagem de sinal:Durante a transmissão de dados, os sinais ficam distorcidos após a transmissão de longa distância; os filtros podem apará-los para restaurar a forma original dos sinais, garantindo uma recepção precisa dos dados.
Diferentes tipos de filtros eletrônicos
Os filtros eletrônicos podem ser categorizados com base no tipo de sinais que processam e nos requisitos da aplicação.
Tipos de filtros por processamento de sinal:
Filtros Analógicos: Esses filtros lidam com sinais analógicos contínuos. Eles são comumente usados em equipamentos tradicionais de transmissão e áudio. Ao manipular diretamente as amplitudes dos sinais, os filtros analógicos são adequados para aplicações em tempo real.
Filtros Digitais: Eles processam sinais discretos digitalizados e são amplamente empregados em dispositivos de comunicação e sistemas de computador modernos. Eles realizam operações matemáticas em dados de sinais, oferecendo flexibilidade e precisão em aplicações como processamento de áudio e telecomunicações.
Tipos de filtros por banda de frequência:
Filtros passa-baixo: Permitem a passagem de sinais de baixa frequência enquanto suprimem os de alta frequência. Eles são altamente eficazes na eliminação de ruídos e interferências de sinais. Por exemplo, filtros passa-baixa podem purificar as saídas do sensor removendo ruído de alta frequência.
Filtros passa-alta: Permitem que sinais de alta frequência passem e atenuem sinais de baixa frequência ou DC. Eles são frequentemente usados para pré-aprimoramento de sinal, como enfatizar bordas no processamento de imagem ou eliminar zumbidos em sinais de áudio.
Filtros passa-banda: Permitem a passagem de sinais dentro de uma faixa de frequência específica enquanto suprimem aqueles fora dessa faixa. Eles são adequados para aplicações que exigem seleção de frequência e extração de sinal, como receptores de rádio sintonizados em estações específicas.
Filtros de parada de banda: Suprimem sinais dentro de uma banda de frequência específica enquanto permitem a passagem de sinais fora da banda. Eles são usados em cenários onde é necessário bloquear uma faixa de frequência específica, como eliminar interferência de linha de energia em equipamentos de áudio.
Filtros All-Pass: Estes têm uma resposta de frequência plana e não atenuam nenhuma frequência. Eles são usados para correção de fase, atraso e equalização de atraso, em vez da filtragem tradicional.
Técnicas e componentes de design:
Filtros Passivos: Compostos por resistores, indutores e capacitores, esses filtros não contêm componentes ativos como transistores ou amplificadores. Eles são de estrutura simples, econômicos e estáveis, comumente usados em aplicações de RF e fontes de alimentação.
Filtros ativos: Inclui componentes de amplificação eletrônica, como amplificadores operacionais, permitindo o aprimoramento de sinais fracos. Eles são adequados para aplicações que exigem amplificação de sinal e podem atingir maior desempenho e características de resposta mais complexas em comparação com filtros passivos.
Tipos de montagem:
Filtros integrados: são integrados diretamente em placas de circuito, usados em dispositivos e sistemas onde o espaço e a integração são considerações críticas.
Filtros de painel: Maiores e independentes, esses filtros são normalmente montados em racks ou painéis, separados do circuito principal. Eles são ideais para aplicações que exigem inspeção e manutenção convenientes.
Filtros especializados:
Filtros Chebyshev: Apresentam ondulações na banda passante ou na banda de parada, proporcionando melhor precisão de controle em faixas de frequência específicas. Eles são adequados para aplicações que necessitam de características de corte nítidas.
Filtros Gaussianos: são filtros passa-baixo lineares e suaves que usam funções gaussianas para seleção de peso. Eles removem efetivamente o ruído gaussiano e são usados para redução de ruído no processamento de sinal ou imagem.

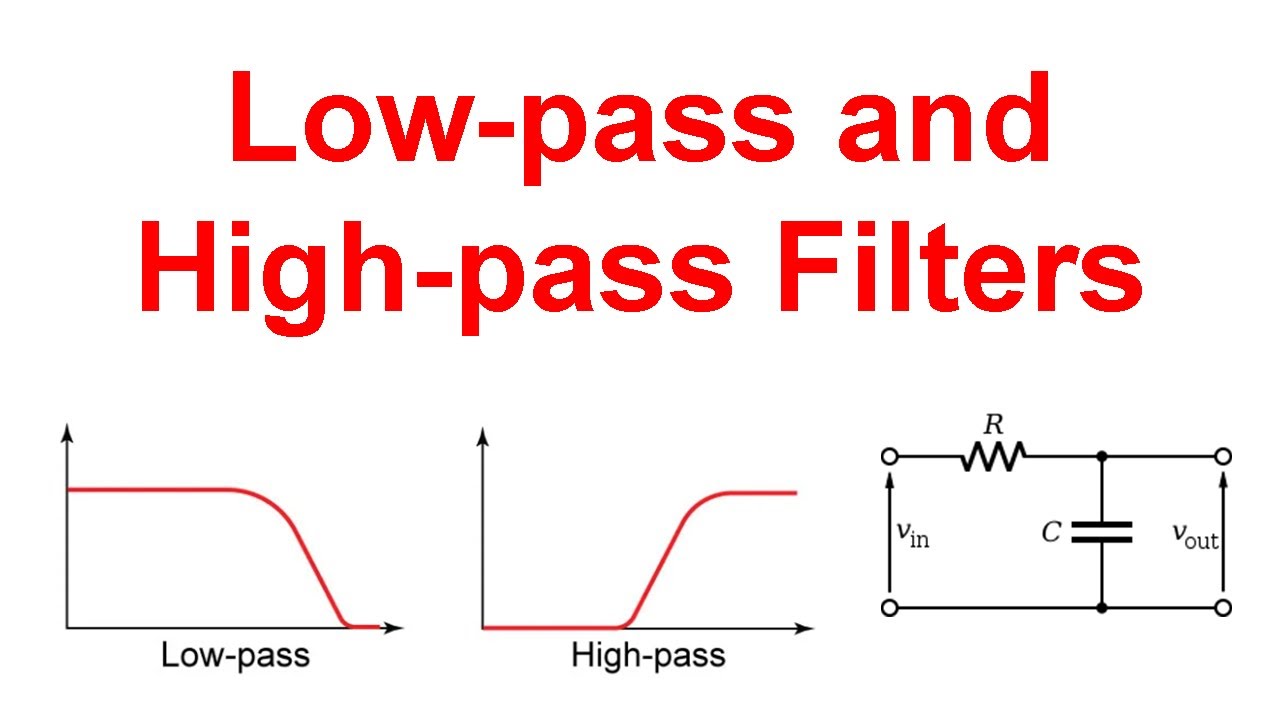

Filtros passa-baixo
Estrutura básica:Composto por um amplificador operacional, um resistor e um capacitor. Um filtro passa-baixa comum de primeira ordem tem uma estrutura simples, contendo apenas um amplificador operacional, um resistor e um capacitor. O amplificador operacional aqui desempenha o papel de amplificação e buffer, tornando a saída do filtro mais estável.
Princípio de funcionamento:Quando a frequência do sinal de entrada é inferior à frequência de corte, a reatância capacitiva é grande e o sinal é transmitido principalmente através do resistor, emitindo quase sem atenuação; quando a frequência é superior à frequência de corte, a reatância capacitiva diminui drasticamente, a maior parte do sinal é desviada pelo capacitor e o sinal de saída é significativamente atenuado.
Cenários de aplicação:Comumente usado no aprimoramento de graves de equipamentos de áudio, filtragem de ondulação de fontes de alimentação, etc. Por exemplo, em fontes de alimentação CC, os filtros passa-baixa podem filtrar os componentes CA para fornecer uma saída CC estável.
Filtros passa-alta
Estrutura básica:Também composto por um amplificador operacional, um resistor e um capacitor, mas o modo de conexão do capacitor e do resistor é diferente daquele dos filtros passa-baixa. Em um filtro passa-alta de primeira ordem, o capacitor é conectado em série no caminho do sinal e o resistor é aterrado.
Princípio de funcionamento:Para sinais de alta frequência, a reatância capacitiva é pequena, de modo que o sinal pode passar suavemente pelo capacitor até a extremidade de saída; enquanto os sinais de baixa frequência são difíceis de passar devido à grande reatância capacitiva, e a maioria deles é aterrada através do resistor, realizando assim a supressão de sinais de baixa frequência.
Cenários de aplicação:Amplamente utilizado no ajuste de agudos de equipamentos de áudio, eliminação de deslocamento DC, etc. Em amplificadores de áudio, os filtros passa-alta podem remover ruído de baixa frequência em sinais de áudio, tornando os agudos mais claros.
Filtros passa-banda
Um filtro passa-banda pode permitir a passagem de sinais dentro de uma faixa de frequência específica. Esta faixa de frequência é determinada pela frequência de corte inferior e pela frequência de corte superior, e a banda de frequência entre elas é chamada de banda passante.
Diagrama do circuito do filtro passa-banda
Estrutura básica:Pode ser formado conectando um filtro passa-baixa e um filtro passa-alta em série. A faixa de banda passante é determinada definindo razoavelmente as frequências de corte dos dois filtros. O amplificador operacional não apenas fornece função de amplificação, mas também combina bem as características dos dois filtros.
Princípio de funcionamento:Quando a frequência do sinal de entrada está dentro da banda passante, ele pode passar tanto pelo filtro passa-alta quanto pelo filtro passa-baixa, produzindo assim uma saída suave; quando a frequência é inferior à frequência de corte inferior, ela é suprimida pelo filtro passa-alta; quando a frequência é superior à frequência de corte superior, ela é atenuada pelo filtro passa-baixa.
Cenários de aplicação:Utilizado em sistemas de recepção de comunicação para extrair sinais portadores de frequências específicas; em equipamentos médicos, como eletrocardiógrafos, para filtrar componentes de frequência específicos dos sinais elétricos do coração.
Filtros de parada de banda
A função de um filtro de parada de banda é bloquear sinais dentro de uma faixa de frequência específica, que também é definida pelas frequências de corte inferior e superior, e essa banda de frequência é chamada de banda de parada.

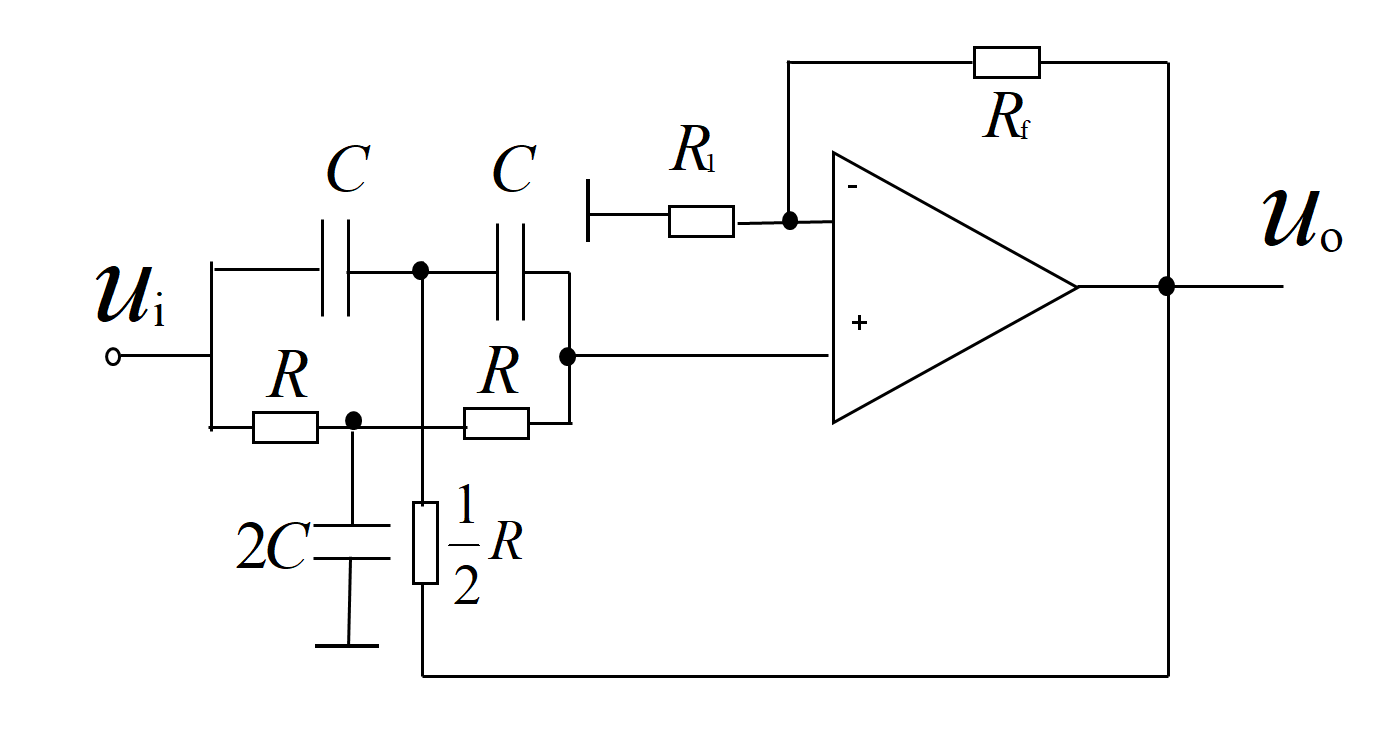

Diagrama do circuito do filtro de parada de banda
Estrutura básica:Geralmente composto por um filtro passa-baixa e um filtro passa-alta conectados em paralelo. O amplificador operacional aqui desempenha o papel de superposição de sinais, sintetizando os sinais de saída dos dois filtros.
Princípio de funcionamento:Quando a frequência do sinal de entrada está dentro da banda de parada, ele não pode passar nem pelo filtro passa-baixa nem pelo filtro passa-alta, de modo que o sinal de saída é significativamente atenuado; quando a frequência é inferior à frequência de corte inferior, ela pode ser emitida através do filtro passa-baixa; quando a frequência é maior que a frequência de corte superior, ela pode ser emitida através do filtro passa-alta.
Cenários de aplicação:Usado principalmente para eliminar interferência de frequências específicas, como filtrar interferência de frequência de energia de 50 Hz ou 60 Hz em sistemas de energia; remoção de ruído de frequências específicas no processamento de áudio.
Conclusão
Com o desenvolvimento contínuo da tecnologia eletrônica, os requisitos de desempenho para filtros estão ficando cada vez maiores, como bandas passantes mais estreitas e características de roll-off mais acentuadas. No futuro, filtros híbridos combinando tecnologia de processamento digital de sinais poderão se tornar uma tendência de desenvolvimento, expandindo ainda mais seus campos de aplicação. Dominar os princípios de funcionamento e métodos de projeto desses filtros é crucial para engenheiros eletrônicos, pois pode fornecer uma base sólida para o projeto e otimização de vários sistemas eletrônicos.
Produtos mais vendidos da SIC
71421LA55J8 UPD44165184BF5-E40-EQ3-A SST39VF800A-70-4C-B3KE IS66WV1M16DBLL-55BLI-TR AS4C32M16SB-7BIN W25Q16FWSNIG
AS7C34098A-20JIN 752369-581-C W957D6HBCX7I TR IS61LPS12836EC-200B3LI MX25L12875FMI-10G QG82915PL
As informações do produto são deSIC Eletrônica Limitada. Se você estiver interessado no produto ou precisar de parâmetros do produto, pode entrar em contato conosco online a qualquer momento ou enviar-nos um email: sales@sic-chip.com.
Perguntas frequentes sobre filtros de amplificador operacional [FAQ]
Conceitos Básicos e Classificação
O que é um filtro amplificador operacional?
Um filtro amplificador operacional é um circuito eletrônico composto por um amplificador operacional como dispositivo ativo central, combinado com componentes passivos, como resistores e capacitores. É usado para passar ou atenuar seletivamente componentes de frequência específicos do sinal de entrada e pode ser dividido em passa-baixa, passa-alta, passa-banda, parada de banda e outros tipos.
Quais são as principais diferenças entre filtros ativos e filtros passivos?
Os filtros ativos incluem componentes ativos, como amplificadores operacionais, e têm as vantagens de ganho controlável, forte capacidade de carga e capacidade de atingir características de filtragem acentuadas sem indutores de grande volume; os filtros passivos consistem apenas em resistores, indutores e capacitores, com estrutura simples, mas com ganho fixo e são muito afetados pela carga.
Parâmetros de desempenho
A que se refere a frequência de corte de um filtro?
A frequência de corte refere-se à frequência na qual a potência do sinal é atenuada em 3dB, que é o limite que divide a banda passante e a banda final. Por exemplo, a frequência de corte de um filtro passa-baixa é o ponto crítico onde os sinais de alta frequência começam a ser significativamente atenuados.
Como a ordem de um filtro afeta seu desempenho?
A ordem é determinada pelo número de componentes de armazenamento de energia (capacitores, indutores) no circuito. Quanto maior a ordem, mais íngreme será a curva característica de filtragem e mais rápida será a velocidade de atenuação dos sinais na banda de parada (por exemplo, a velocidade de roll-off de um filtro de primeira ordem é de 20dB por década, e a de um filtro de segunda ordem é de 40dB por década).
Como medir a seletividade de um filtro?
Para filtros passa-faixa e para-banda, a seletividade pode ser medida pelo fator de qualidade (valor Q). Quanto maior o valor de Q, mais estreita será a banda passante (ou banda de parada) e maior será a precisão da triagem para frequências específicas.
Design e Aplicação
Ao projetar um filtro passa-baixa, como selecionar os valores do resistor e do capacitor?
Pode ser calculado de acordo com a frequência de corte alvo fc através da fórmula fc=1/2πRC. Por exemplo, se for necessária uma frequência de corte de 1kHz, uma combinação de um resistor de 15,9kΩ e um capacitor de 10nF pode ser selecionada (R=1/2πfcC).
Por que os filtros passa-alta podem eliminar o deslocamento DC?
Os filtros passa-alta atenuam significativamente os sinais de baixa frequência (incluindo sinais DC com frequência 0). Os sinais DC são suprimidos porque não podem passar pelo capacitor em série, eliminando assim o deslocamento DC.
Como é determinada a faixa passante de um filtro passa-faixa?
É determinado conjuntamente pela frequência de corte inferior (fbaixo) e a frequência de corte superior (falto). A banda passante é a faixa de frequência de fbaixopara falto, o que geralmente é realizado conectando um filtro passa-alta em cascata (configuração fbaixo)e um filtro passa-baixa (configuração falto).
Em quais cenários os filtros de parada de banda são mais comumente usados?
Eles são usados principalmente para suprimir sinais de interferência de frequências específicas. Por exemplo, filtrar interferência de frequência de energia de 50 Hz/60 Hz em equipamentos de áudio e bloquear sinais de interferência de canais adjacentes em sistemas de comunicação.
Problemas práticos de uso
A tensão de alimentação do amplificador operacional afeta o desempenho do filtro?
Sim, é verdade. A tensão de alimentação determina a amplitude máxima do sinal que o filtro pode suportar. Se a amplitude do sinal de entrada exceder a faixa de alimentação, poderá causar distorção do sinal; ao mesmo tempo, as características de resposta de frequência de alguns filtros também mudarão com a tensão de alimentação.
Como reduzir a interferência de ruído do filtro?
Durante o layout, o caminho do sinal deve ser curto e reto, longe de fontes de ruído de alta frequência; selecione amplificadores operacionais de baixo ruído, defina capacitores de desacoplamento de fonte de alimentação razoáveis; para aplicações de alta precisão, podem ser adotadas medidas de blindagem para reduzir a interferência eletromagnética.
Como lidar com pinos do amplificador operacional não utilizados?
Deve-se evitar que os pinos do amplificador operacional não utilizados fiquem flutuando. A entrada não inversora pode ser aterrada, a entrada inversora pode ser aterrada através de um resistor e a saída pode ser curto-circuitada com a entrada inversora (formando um seguidor de ganho unitário) para evitar que a interferência afete outros circuitos.
Qual é a relação entre a largura de banda do filtro e a velocidade de processamento do sinal?
Quanto maior a largura de banda, maior a faixa de frequências de sinal que o filtro pode suportar, o que é adequado para processamento de sinal em alta velocidade; mas uma largura de banda excessivamente ampla pode introduzir mais ruído, por isso é necessário selecionar um filtro com uma largura de banda apropriada de acordo com a faixa real de frequência do sinal.
