Quando se trata de conectividade de rede confiável e de alto desempenho em sistemas empresariais e industriais,oBroadcom BCM5714CKPB se destaca como uma solução de destaque. Este controlador Gigabit Ethernet de porta dupla, desenvolvido pela Broadcom – líder em inovação de semicondutores – combina recursos robustos, compatibilidade versátil e design eficiente para atender às demandas das arquiteturas de rede modernas. Desde seu processamento de dados acelerado por hardware e suporte de interface flexível até sua integração com sistemas críticos como servidores, NAS e plataformas incorporadas, o BCM5714CKPB se estabeleceu como um componente confiável em ambientes onde velocidade, estabilidade e capacidade de gerenciamento não são negociáveis. Nesta visão geral, exploraremos seus principais recursos, aplicações práticas, especificações técnicas (conforme descrito em sua ficha técnica) e as principais vantagens que o tornam a escolha certa para engenheiros e projetistas de sistemas.
BCM5714CKPB+BOM

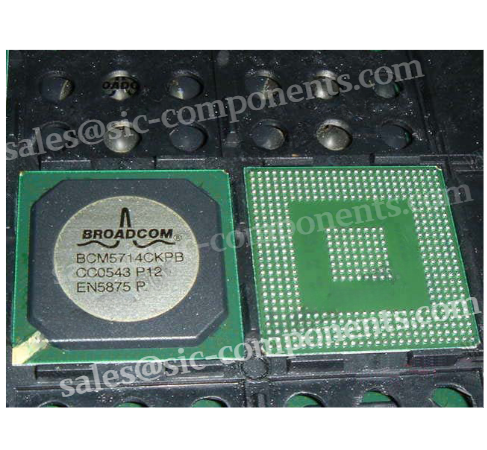

Visão geral do BCM5714CKPB
O BCM5714CKPBé um chip relacionado à rede lançado pela Broadcom, apresentando funções e características ricas. Ele suporta velocidades de 10/100/1000 Mbps e oferece suporte para múltiplas interfaces e protocolos como PCIe, permitindo transmissão de dados em alta velocidade. Ele integra uma variedade de tecnologias avançadas, como aceleração de hardware, para aumentar a eficiência do processamento e reduzir a carga da CPU. Além disso, suporta tecnologia de virtualização, tornando-o adequado para cenários como servidores. Apresenta um desempenho excelente em termos de consumo de energia e estabilidade, fornecendo uma solução confiável para conectividade de rede.
Especificações Técnicas BCM5714CKPB
| Atributo do produto | Valor do Atributo |
| Fabricante | Avago Technologies (Broadcom) |
| Tensão - Alimentação | 2,5 V, 3,3 V |
| Pacote de dispositivos do fornecedor | 484-PBGA |
| Série | PCI Express® (PCIe) |
| Pacote/Caso | 484-BGA |
| Pacote | Bandeja |
| Tipo de montagem | Montagem em superfície |
| Interface | PCI Expresso |
| Aplicativos | Ethernet |
Recursos do BCM5714CKPB
O BCM5714CKPB, como controlador de rede de alto desempenho, apresenta múltiplas características essenciais para atender às demandas de ambientes de rede complexos, conforme detalhado abaixo:
Conectividade de alta velocidade com porta dupla:Equipado com 2 portas Gigabit Ethernet, suporta velocidades adaptativas de 10/100/1000 Mbps, permitindo transmissão simultânea de dados em alta velocidade. Isso garante estabilidade em cenários que envolvem grandes trocas de arquivos e alto tráfego.
Adaptação de interface flexível:Integrado com funcionalidade de ponte PCI Express para PCI-X, é compatível com configurações de sistema de diferentes arquiteturas. Permite uma conexão eficiente com vários dispositivos sem sacrificar o desempenho.
Transceptor integrado e mecanismo de buffer: Os transceptores duplos suportam adaptação multitaxa. Combinados com um buffer de recepção de 56 KB e um buffer de transmissão de 22 KB, eles podem reduzir a latência e a perda de dados durante o congestionamento da rede, otimizando assim a eficiência do fluxo de dados.
Otimização de desempenho em nível de hardware:Ele vem com funções de aceleração de hardware, como descarregamento de soma de verificação TCP/UDP e descarregamento de envio grande, que reduzem significativamente a carga da CPU e liberam recursos do processador para lidar com tarefas principais.
Capacidade de gerenciamento remoto:Suporta ativação remota Wake-On-LAN e inicialização de rede PXE 2.0, simplifica a operação e manutenção remotas, bem como a implantação do sistema. A inicialização do dispositivo ou a reinstalação do software podem ser concluídas sem mídia física.
Gerenciamento e redundância de rede:Suporta marcação de VLAN (com um máximo de 64 VLANs), permitindo o gerenciamento agrupado do tráfego de rede para aumentar a segurança. Enquanto isso, ele suporta agregação de links, o que fortalece a largura de banda ou alcança redundância de falhas por meio de ligação de portas, garantindo conectividade ininterrupta.
Design de baixo consumo de energia:Adotando trilhos multipotência de 1,2 V, 2,5 V e 3,3 V, ele tem um consumo médio de energia de aproximadamente 4,6 W e um consumo de energia de pico de 5,4 W. Ele equilibra as necessidades de eficiência energética enquanto opera de forma eficiente, tornando-o adequado para vários dispositivos sensíveis à energia.
Vantagens e desvantagens do BCM5714CKPB
O BCM5714CKPB é um chip relacionado à redecom vantagens como transmissão de dados em alta velocidade, suporte de interface rico e forte capacidade de gerenciamento, mas pode ter algumas desvantagens, como potencial alto consumo de energia e geração de calor. A análise específica é a seguinte:
Vantagens
Capacidade de transmissão de dados em alta velocidade: O BCM5714CKPB suporta velocidades de 10/100/1000 Mbps, que podem atender às necessidades de diferentes ambientes de rede. Quando usado em dispositivos de rede de nível empresarial, como o switch de três camadas UK5714 - 28GC, ele pode fornecer transmissão de dados estável e de alta velocidade com uma taxa de encaminhamento de pacotes com velocidade de até 162,19 Mpps e uma largura de banda de backplane de 218 Gbps.
Interface rica e suporte a protocolo: É equipado com interfaces como PCIe, que podem ser facilmente conectadas a vários dispositivos. E suporta uma variedade de protocolos de rede, possuindo boa compatibilidade, o que é conveniente para comunicação com outros dispositivos na rede.
Função poderosa de aceleração de hardware: Este chip possui tecnologia de aceleração de hardware, como TCP, IP, soma de verificação UDP e funções de grande envio e descarregamento. Eles podem descarregar tarefas da CPU, reduzir a carga da CPU e melhorar a eficiência do processamento de dados.
Boa capacidade de gerenciamento: Suporta inicialização remota PXE e possui uma interface de porta de gerenciamento universal para tráfego de gerenciamento de sistema de alta velocidade. Ele também está em conformidade com a interface de gerenciamento de servidor compatível com IPMI e possui funções como wake-on-lan pronto para uso (OOB WOL), coleta de estatísticas SNMP MIB II, etc., o que é conveniente para gerenciamento e manutenção de rede.
Suporte para tecnologia de virtualização: O BCM5714CKPB suporta tecnologia de virtualização, tornando-o adequado para cenários complexos de virtualização de servidores e pode garantir transmissão de dados eficiente em ambientes virtualizados.
Desvantagens
Potenciais problemas de alto consumo de energia e geração de calor: Alguns chips de rede baseados em Broadcom podem ter o problema de alta geração de calor devido a limitações de processo. Por exemplo, alguns chips roteadores projetados pela Broadcom usam um processo de 40 NM, que tem geração de calor relativamente alta. Embora não haja informações diretas indicando que o BCM5714CKPB tenha um sério problema de geração de calor, pode haver problemas potenciais de consumo de energia e geração de calor devido ao seu processo ou design semelhante.
Limitado pelo desempenho geral do sistema: Em alguns cenários de aplicativos de alta carga e alta simultaneidade, o desempenho do BCM5714CKPB pode ser limitado pelo desempenho geral do sistema. Por exemplo, pode ser afetado pelo desempenho da CPU e da memória do servidor, deixando assim de exercer plenamente as suas vantagens de transmissão de dados em alta velocidade.

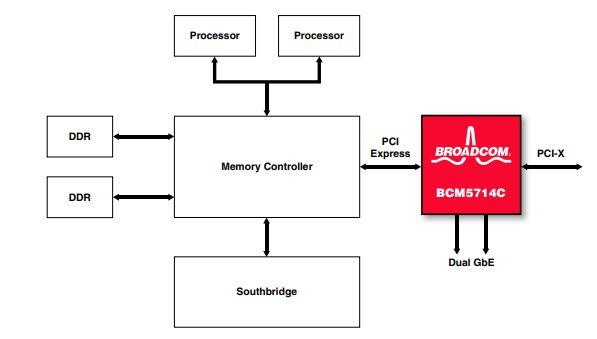

Diagrama de blocos do sistema de BCM5714C
Este é um diagrama de blocos do sistema deBCM5714C. Os processadores se conectam ao controlador de memória, que também se conecta ao DDR para memória. O controlador de memória se conecta à ponte sul. BCM5714C faz interface via PCI Express com o controlador de memória e oferece PCI - X. Possui Dual GigE para conectividade de rede, permitindo transferência de dados em alta velocidade, conectando diferentes padrões de barramento e integrando-se ao sistema para funções relacionadas à rede enquanto interage com memória e subsistemas de processamento.
Aplicações BCM5714CKPB
BCM5714CKPB é um chip relacionado à rede, usado principalmente em cenários que exigem conexões de rede estáveis e de alta velocidade, como servidores de nível empresarial, armazenamento de rede e equipamentos de comunicação. As aplicações específicas são as seguintes:
Servidores corporativos e estações de trabalho: É adequado para servidores corporativos e estações de trabalho. Sua porta Gigabit Ethernet de porta dupla pode lidar com transmissão de dados em grande escala e cargas de alto tráfego. A função integrada de aceleração de hardware pode reduzir a carga da CPU, melhorar a eficiência do processamento de dados de servidores e estações de trabalho e é adequada para vários cenários de trabalho exigentes, como processamento de dados em grande escala e aplicativos de virtualização.
Rede - Armazenamento Conectado (NAS): Em sistemas NAS,BCM5714CKPBpode garantir uma transmissão de arquivos rápida e confiável, o que é conveniente para o compartilhamento de dados entre departamentos da empresa e backup de arquivos importantes. Ele pode fornecer suporte de rede estável para NAS, garantindo a operação eficiente do sistema.
Interruptores: É usado em alguns switches de alto desempenho, como os switches da série Youken UK5714. Esses switches, com suporte de BCM5714CKPB, possuem recursos de transmissão de rede estáveis e de alta velocidade e possuem funções como comutação multicamadas e encaminhamento de roteamento de velocidade de linha. Eles são adequados para aplicações de agregação de rede em grande escala e aplicações centrais de redes de pequeno e médio porte.
Ambientes de computação em nuvem e virtualização: pode fornecer conexões de rede confiáveis de alta velocidade para servidores em nuvem e ambientes virtuais. Em sistemas virtualizados, ele pode gerenciar e alocar recursos de rede com eficácia, garantir a estabilidade e eficiência da comunicação de rede entre servidores virtuais e é uma parte importante da computação em nuvem e da infraestrutura de virtualização.
Sistemas de controle embarcados e industriais: Aplicável a vários sistemas de controle embarcados e industriais. Ele pode fornecer desempenho de conexão Ethernet estável e tem certa capacidade anti-interferência e confiabilidade em ambientes industriais adversos, que podem atender às necessidades de comunicação de rede de equipamentos industriais, como equipamentos de automação de fábrica e gabinetes de controle industrial.
Servidores Blade e Servidores Rack - Mount: Para servidores blade com espaço limitado, o BCM5714CKPB pode fornecer o suporte de rede necessário sem ocupar muito espaço, garantindo acesso à rede de alta velocidade. Ao mesmo tempo, também é frequentemente usado em servidores montados em rack, que podem suportar conexões de alto rendimento e baixa latência e são adequados para ambientes de servidores de alta densidade, ajudando a melhorar o desempenho geral e a confiabilidade do cluster de servidores.
Recomendações de seleção: evite três mal-entendidos comuns
Confusão de pacotes: SOT-143B e SOT-23-4 têm aparências semelhantes, mas o passo dos pinos do BCM5714CKPB é de 0,95 mm (não 1,27 mm). Um design de almofada de 0,4 mm é necessário para uma correspondência adequada.
Sobrecarga atual: 100mA é a classificação de corrente contínua, com uma corrente de pico de até 200mA (com largura de pulso de 1ms). No entanto, a sobrecorrente de longo prazo acelerará o envelhecimento do dispositivo, por isso recomenda-se uma redundância de 30%.
Compensação de temperatura: Em ambientes de baixa temperatura (-40°C, como invernos do norte), um resistor de coeficiente de temperatura negativo de 10kΩ deve ser conectado em paralelo para compensar o desvio de temperatura Vbe e garantir a precisão do espelho de corrente.
Fabricante BCM5714CKPB
BCM5714CKPBé fabricado pela Broadcom, uma empresa de semicondutores e software de infraestrutura de renome mundial. A Broadcom possui recursos de P&D de ponta e processos de fabricação avançados. Seu foco é fornecer chips de alto desempenho para vários setores, incluindo redes, telecomunicações e armazenamento empresarial. O BCM5714CKPB, desenvolvido pela Broadcom, é uma prova da experiência da empresa no fornecimento de soluções de semicondutores relacionadas a redes confiáveis e eficientes.
Conclusão
Se você está em busca de um controlador Gigabit Ethernet que combine confiabilidade, compatibilidade e eficiência energética,o Broadcom BCM5714CKPBdestaca-se como uma escolha ideal. Seu design de porta dupla, descarregamento acelerado por hardware, recursos de gerenciamento remoto e características de baixo consumo de energia o tornam perfeitamente adequado para uma variedade de cenários, incluindo servidores corporativos, sistemas de armazenamento e aplicações de controle industrial. Sendo uma solução comprovada da Broadcom, este chip não só melhora significativamente o rendimento e a estabilidade da rede, mas também simplifica a arquitetura da rede e reduz os custos operacionais através de recursos como isolamento de VLAN e agregação de links.
Ficha técnica BCM5714CKPB
