MC7447AHX1000NB: Análise Técnica e Aplicações de um Processador de Arquitetura PowerPC de Alto Desempenho

No campo da computação embarcada e dos sistemas de rede, o desempenho, a eficiência energética e a compatibilidade dos processadores são frequentemente cruciais para o sucesso de um projeto.O MC7447AHX1000NBlançado pela NXP (anteriormente Freescale), como um membro importante da série MPC7447A, tornou-se uma escolha ideal para dispositivos de rede, computação industrial e outros cenários, graças ao seu design avançado baseado na arquitetura PowerPC, uma alta frequência de núcleo de 1000MHz e recursos funcionais ricos. Este artigo analisará abrangentemente o valor central deste processador a partir de aspectos como características técnicas, parâmetros de especificação, vantagens de desempenho e cenários de aplicação.

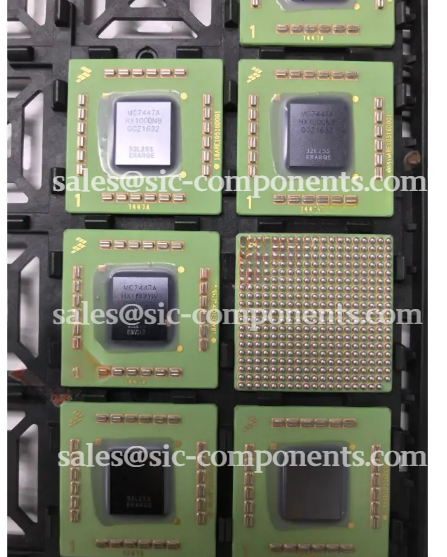

MC7447AHX1000NB+BOM

MC7447AHX1000NB Visão geral

OMC7447AHX1000NBé um microprocessador RISC de alto desempenhodesenvolvido pela NXP baseado na arquitetura PowerPC G4 de quarta geração, pertencente à série MPC7447A. Baseado na base robusta do MPC7447, este processador apresenta novos recursos comoComutação Dinâmica de Frequência (DFS)e diodos de temperatura, melhorando a eficiência energética e o gerenciamento térmico, mantendo total compatibilidade.
Como umcompatível com pinosatualizar,o MC7447AHX1000NBpode substituir diretamente o MPC7447 em projetos existentes quando alimentado com tensão central de 1,3 V, eliminando a necessidade de modificações de hardware e reduzindo significativamente os custos e riscos de atualização do sistema. Projetado especificamente para sistemas de rede e computação, ele oferece processamento paralelo eficiente de instruções por meio de seuarquitetura superescalar, caches multinível e múltiplas unidades de execução, atendendo às demandas de aplicativos de alto rendimento.

Atributos de MC7447AHX1000NB

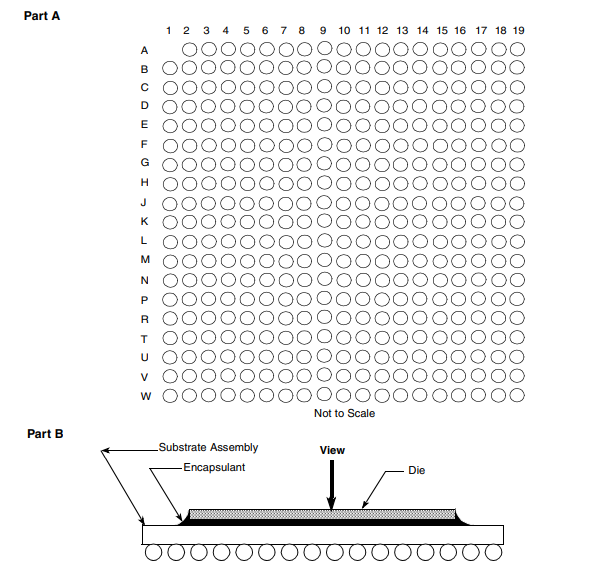

Detalhes de pinagem MC7447AHX1000NB

Este diagrama mostra as atribuições dos pinos parao MC7447AHX1000NBusando o pacote 360 ​​HCTE BGA. A Parte A fornece um layout de visão superior de toda a matriz da grade de bolas, rotulada de A a W (linhas) e de 1 a 19 (colunas), ajudando na identificação clara da localização de cada pino. A Parte B fornece um perfil lateral da embalagem, mostrando como a matriz interna fica dentro do substrato e do encapsulante. Juntas, essas visualizações ajudam a garantir o posicionamento e a orientação precisos durante a montagem da placa e auxiliam na compreensão de como o chip se conecta ao restante do sistema.

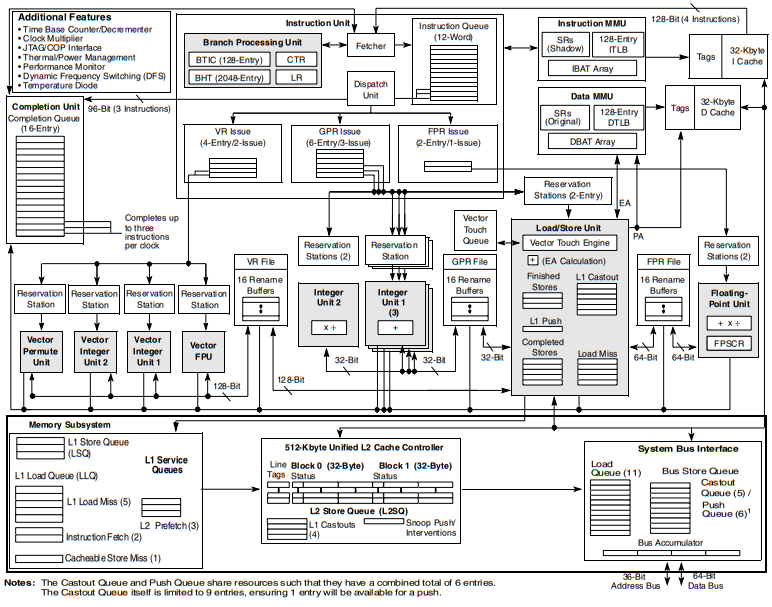

Diagrama de blocos MC7447AHX1000NB

O MC7447AHX1000NBdiagrama de blocos mostra sua arquitetura baseada em PowerPC. Possui uma Unidade de Instrução com componentes como Unidade de Processamento de Filial e Fila de Instrução. A Unidade de Conclusão gerencia a conclusão das instruções. Existem várias unidades funcionais, como unidades inteiras, unidades vetoriais e uma unidade de ponto flutuante. Os subsistemas de memória incluem caches (controlador de cache L1 e L2 unificado) e filas. A interface System Bus conecta-se a sistemas externos. Recursos adicionais, como contadores relacionados ao tempo, gerenciamento de energia e interfaces de depuração, aprimoram sua funcionalidade para computação embarcada e aplicativos de sistema de rede.

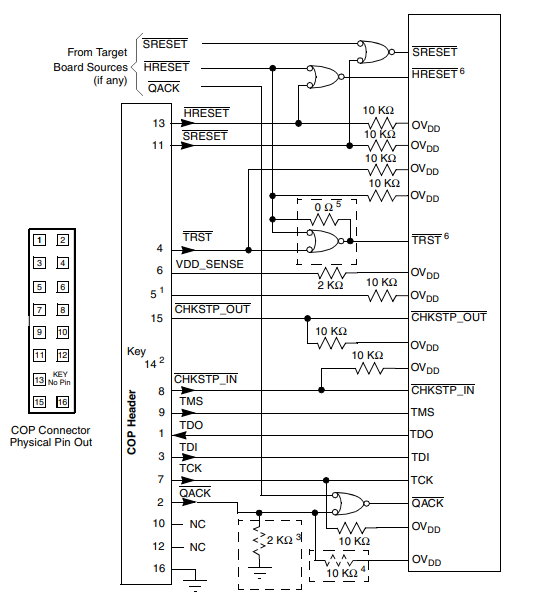

Conexão de interface MC7447AHX1000NB JTAG

O diagrama descreve a conexão da interface JTAG para o MC7447AHX1000NB, uma parte crucial para depuração e programação do processador.
Redefinir sinais: OSRESETeHRESETos sinais, que podem ser provenientes da placa alvo, se disponível, são combinados através de uma porta NOR. Isso garante que o dispositivo seja redefinido corretamente sob diversas condições. OQACKO sinal também interage com esses sinais de reinicialização, contribuindo para o mecanismo geral de reinicialização.
JTAG - Pinos Específicos: Pinos JTAG padrão, comoEMT(Seleção do modo de teste),TDO(Saída de dados de teste),TDI(Entrada de dados de teste) eTCK(Relógio de teste) estão presentes.EMTcontrola as transições de estado dentro da máquina de estado JTAG, enquantoTDOeTDIlidar com saída e entrada de dados respectivamente, eTCKfornece o relógio para operações JTAG. OTRSTO pino (Test Reset), que pode ser alternado para redefinir a lógica JTAG, também está incluído.
Sinais relacionados à energia e outros: OVDD_SENSEpino é usado para monitorar a fonte de alimentação. Adicionalmente,CHKSTP_OUTeCHKSTP_INos pinos estão relacionados às funções de ponto de verificação, permitindo pausar e retomar operações durante o teste. Resistores pull - up, principalmente aqueles de 10KΩ conectados aOV_DD, são usados ​​para manter sinais estáveis ​​de alto nível quando os pinos não estão ativamente acionados para baixo. Alguns pinos marcados comoNC(Not Connected) indica conexões não utilizadas nesta configuração de interface.

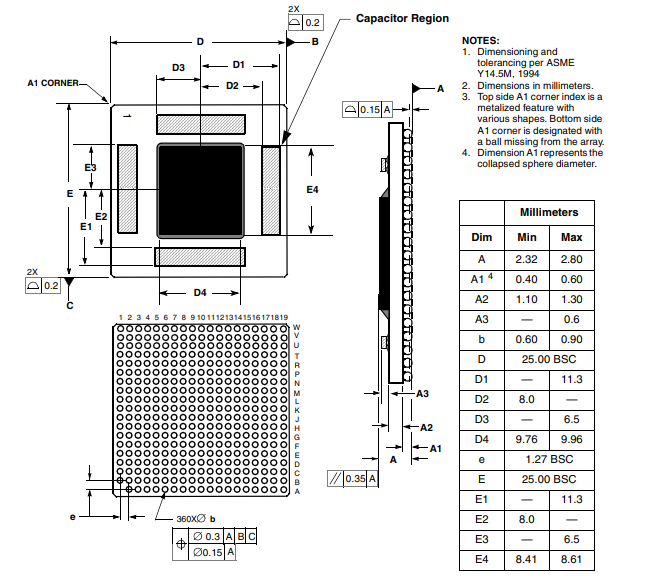

Dimensões de contorno MC7447AHX1000NB

O diagrama de dimensões de contorno deo MC7447AHX1000NBfornece especificações físicas essenciais. A vista lateral superior mostra um layout retangular com um indicador de canto A1 distinto. As dimensões são medidas em milímetros de acordo com os padrões ASME Y14.5M, 1994. O comprimento total na direção D é especificado com uma dimensão básica de 25,00 mm. As principais dimensões internas como D1, D2 e ​​D3 ajudam na compreensão do layout dos componentes internos. As dimensões relacionadas à altura, como E, E1, E2, E3 e E4, definem o perfil vertical da embalagem. O layout da matriz de grade de esferas (BGA) na parte inferior é caracterizado por um diâmetro de esfera especificado pela dimensão b. Além disso, a região do capacitor na parte superior está marcada, indicando áreas para colocação de componentes. Essas dimensões precisas são cruciais para projetar a placa de circuito impresso (PCB) para garantir a integração adequada do MC7447AHX1000NB.

Recursos do MC7447AHX1000NB

1. Arquitetura superescalar e capacidade de execução paralela

O MC7447AHX1000NBapresenta um design superescalar de alto desempenho que permite o processamento paralelo de múltiplas instruções:

Manipulação de fluxo de instruções: Pode buscar até 4 instruções por ciclo de clock do cache de instruções L1. A fila de instruções (IQ) pode conter 12 instruções, com até 16 instruções em vários estágios de execução simultaneamente, aumentando significativamente o rendimento das instruções.

Múltiplas Unidades de Execução: Composto por 11 unidades de execução independentes, incluindo 4 unidades inteiras, uma unidade de ponto flutuante (FPU) em pipeline de 5 estágios, 4 unidades vetoriais (suportando a tecnologia AltiVec™) e uma unidade de carga/armazenamento (LSU) em pipeline de 3 estágios. Isso permite a execução paralela de operações inteiras, de ponto flutuante e vetoriais, completando a maioria das instruções em um único ciclo.

Previsão de filial: Equipado com uma tabela de histórico de ramificação (BHT) de 2.048 entradas e um cache de instruções de destino de ramificação (BTIC) de 128 entradas, suportando previsão de ramificação estática e dinâmica. Isso reduz drasticamente a latência da ramificação e aumenta a eficiência da execução do programa.

2. Sistema de cache multinível: a base para acesso eficiente a dados

O sistema de cache serve como “acelerador” para o desempenho do processador. O MC7447AHX1000NB emprega um design de cache multinível baseado na arquitetura Harvard:

Cache L1: Dividido em cache de instruções de 32 KB e cache de dados de 32 KB, ambos associativos de conjunto de 8 vias com tamanho de bloco de 32 bytes e algoritmo de substituição Pseudo-LRU (PLRU). O cache de instruções fornece 4 instruções por ciclo de clock, enquanto o cache de dados suporta taxas de acesso de 4 palavras/ciclo, atendendo às demandas de execução de alta frequência.

Cache L2: Um cache unificado de 512 KB (compartilhado por instruções e dados), conjunto associativo de 8 vias com tamanho de linha de 64 bytes e design totalmente pipeline. Ele transfere 32 bytes de dados para o cache L1 por ciclo de clock, com uma latência de acesso de apenas 9 ciclos de clock em perdas de cache L1, mitigando efetivamente os gargalos de acesso à memória.

Recursos de cache: Suporta modos write-back/write-through (configuráveis ​​por página ou bloco), desabilitação/bloqueio de software e mantém a coerência de hardware por meio do protocolo MESI no cache de dados, garantindo a sincronização de dados em sistemas multiprocessadores.

3. Gerenciamento de Energia e Térmico: Design Inteligente para Eficiência Energética

Para atender aos requisitos de baixo consumo de energia dos sistemas embarcados, o MC7447AHX1000NB integra vários mecanismos de gerenciamento térmico e de energia:

Comutação Dinâmica de Frequência (DFS): permite o escalonamento da frequência central controlada por software pela metade, reduzindo o consumo de energia durante cargas leves para equilibrar desempenho e eficiência energética.

Modos multipotência: Suporta três modos de baixo consumo de energia: Cochilo, Sono e Sono Profundo. O modo Deep Sleep desliga a fonte do relógio PLL, minimizando o consumo de energia em espera (normalmente 3,2 W).

Monitoramento de temperatura: Os diodos de temperatura integrados fornecem monitoramento da temperatura da junção em tempo real, permitindo o gerenciamento térmico proativo para evitar degradação do desempenho ou danos devido ao superaquecimento.

Adaptação de Tensão: Opera com uma tensão central de 1,3V±50mV com suporte para redução de tensão, reduzindo ainda mais o consumo de energia ao diminuir a frequência central para se adaptar a diversos requisitos de eficiência energética.

4. Gerenciamento de memória e interface de barramento: conectividade de sistema flexível e compatível

Unidade de gerenciamento de memória (MMU): MMUs independentes de instruções e dados que suportam endereços virtuais de 52 bits e endereços físicos de 32/36 bits. Um TLB associativo de conjunto bidirecional de 128 entradas lida com traduções de endereços para páginas de 4 KB, blocos de tamanho variável e segmentos de 256 MB, acomodando necessidades complexas de mapeamento de memória.

Protocolos de barramento: Suporta MPX e um subconjunto de protocolos de barramento 60x, conectando-se à memória principal e outros recursos do sistema por meio de um barramento de endereço de 36 bits e um barramento de dados de 64 bits para transferência de dados de alta eficiência.

Suporte multiprocessador: Mantém a coerência do cache por meio do protocolo MESI e suporta pares de instruções "load-reserve/store-conditional" para operações de memória atômica, atendendo aos requisitos de sincronização em sistemas multiprocessadores.

Aplicações MC7447AHX1000NB

Dispositivos de rede:Os principais dispositivos de rede, como roteadores e switches, exigem alto rendimento para lidar com o encaminhamento de pacotes de dados e a análise de protocolos.
Computação industrial:Unidades de controle industrial e sistemas de aquisição de dados atendem às necessidades de computação em tempo real e processamento multitarefa.
Servidores incorporados:Nós de computação de borda e pequenos servidores equilibram desempenho e eficiência energética.
Equipamento de teste e medição:Módulos de processamento de dados em instrumentos de alta precisão exigem capacidade de computação estável e escalabilidade.

Vantagens e desvantagens do MC7447AHX1000NB

Vantagens

Poderosa capacidade de processamento paralelo: Equipado com uma arquitetura superescalar e 11 unidades de execução independentes (incluindo unidades inteiras, de ponto flutuante, vetoriais e de carga/armazenamento), suporta execução paralela de múltiplas instruções. Com 4 instruções buscadas por ciclo de clock e até 16 instruções no estágio de execução simultaneamente, ele melhora significativamente o rendimento das instruções, tornando-o adequado para tarefas de alta carga, como processamento de pacotes de dados e computação em tempo real.

Sistema de cache eficiente: O design de cache multinível (instruções L1 de 32 KB + cache de dados L1 de 32 KB, cache unificado L2 de 512 KB) com velocidades de acesso rápidas e baixa latência reduz efetivamente os gargalos de acesso à memória. O protocolo MESI garante consistência de cache em sistemas multiprocessadores, melhorando a eficiência da sincronização de dados.

Excelente gestão de eficiência energética: Integra Comutação Dinâmica de Frequência (DFS) e vários modos de baixo consumo de energia (Nap, Sleep, Deep Sleep), permitindo ajuste flexível do consumo de energia com base na carga. O modo Deep Sleep pode minimizar a energia em espera para 3,2 W, atendendo aos requisitos de baixo consumo de energia dos sistemas embarcados.

Forte compatibilidade e escalabilidade: Suporta protocolos de barramento MPX e 60x, com barramento de endereço de 36 bits e barramento de dados de 64 bits para conexão eficiente à memória e periféricos. Também suporta configurações de multiprocessadores, facilitando a expansão do sistema.

Recursos de estabilidade confiáveis: Diodos de temperatura integrados para monitoramento de temperatura em tempo real, combinados com suporte de redução de tensão, evitam degradação de desempenho ou danos devido ao superaquecimento, garantindo operação estável em ambientes adversos.

Desvantagens

Consumo de energia relativamente alto sob carga total: Embora tenha mecanismos de poupança de energia, o seu consumo de energia pode ser superior ao de algumas arquitecturas mais recentes de baixo consumo de energia (como processadores baseados em ARM) quando funciona na frequência máxima de 1000MHz, o que pode limitar a sua aplicação em dispositivos alimentados por bateria com restrições rigorosas de energia.

Arquitetura mais antiga: Como um produto baseado na arquitetura PowerPC, seu ecossistema e suporte de software não são tão ricos e atualizados quanto os das arquiteturas convencionais como x86 ou ARM. Isto pode aumentar a dificuldade e o custo do desenvolvimento e manutenção de software.

Poder de processamento limitado em comparação com processadores modernos: Com o avanço da tecnologia de semicondutores, os processadores modernos (como a série ARM Cortex-A multi-core ou Intel Xeon D) têm contagens de núcleos mais altas e microarquiteturas mais avançadas, superando o desempenhoMC7447AHX1000NB em termos de desempenho geral de processamento, especialmente em tarefas multithread.

Tamanho de pacote maior: O design do pacote BGA, embora garanta alta densidade de pinos, pode exigir layout de PCB e processos de fabricação mais complexos, aumentando a dificuldade de design para dispositivos embarcados de pequeno porte.

Alternativas MC7447AHX1000NB

Processador de arquitetura PowerPC de categoria MC7447AHX1000NB

Os processadores da arquitetura PowerPC são microprocessadores RISC (Reduced Instruction Set Computing)desenvolvidos conjuntamente pela IBM, Apple e Motorola em 1993. Caracterizados por alto desempenho, baixo consumo de energia e forte escalabilidade, eles adotam designs superescalares com pipelines de vários estágios, suportando multiprocessamento simétrico (SMP) para computação paralela eficiente.
Os principais recursos técnicos incluem tecnologia de processamento vetorial AltiVec (aprimorando multimídia e processamento de sinal), hierarquias de cache multinível (reduzindo a latência de memória) e interfaces de barramento flexíveis (adaptando-se a diversas arquiteturas de sistema).
Amplamente utilizados em sistemas embarcados (controladores industriais, roteadores de rede), eletrônicos de consumo (primeiros Apple Macs, consoles de jogos como o Xbox 360) e campos aeroespaciais/de defesa, eles se destacam em desempenho e confiabilidade em tempo real. Embora ofuscado pelo ARM nos mercados móveis, o PowerPC continua vital em domínios especializados que exigem soluções de processamento estáveis ​​e de longo ciclo de vida.

MC7447AHX1000NB Fabricante

O fabricante original deo MC7447AHX1000NBé a Freescale Semiconductor, e este produto pertence à sua clássica série MPC74xx, desenvolvida com base na arquitetura PowerPC G4. Depois que a Freescale foi adquirida pela NXP Semiconductors em 2015, esta série de produtos foi herdada pela NXP e continua a ter suporte, e atualmente faz parte da linha de produtos de processamento embarcado da NXP.
Como pioneira tecnológica profundamente engajada no campo integrado, ao projetar o MC7447AHX1000NB, a Freescale se concentrou em equilibrar alto desempenho e confiabilidade: uma frequência principal de 1 GHz combinada com um pipeline superescalar e cache L2 de 512 KB para atender aos requisitos de alto rendimento dos dispositivos de rede; o pacote FCCBGA de 360 ​​pinos (25x25mm) suporta amplas faixas de temperatura de nível industrial (com modelos estendidos cobrindo -40~105°C), tornando-o adequado para ambientes agressivos. Depois de assumir, a NXP continuou a manutenção de longo prazo desta série, garantindo o fornecimento contínuo do produto em controle industrial, computação de ponta e outros cenários por meio de declarações de conformidade química do site oficial (como RoHS, ELV) e canais de estoque originais de fábrica (como Shenzhen Huaxiong Semiconductor e outros agentes).
Vale a pena notar que o design compatível com pinos do MC7447AHX1000NB (que pode substituir diretamente o MPC7447) reflete a consideração da Freescale sobre os custos de migração dos clientes, e a cadeia de fornecimento global da NXP (como armazéns nos Estados Unidos e Hong Kong, China) consolidou ainda mais a sua posição no mercado. Embora a arquitetura ARM tenha se tornado gradualmente popular, este processador ainda mantém competitividade em campos de nicho com requisitos rígidos de desempenho e compatibilidade em tempo real, contando com a estabilidade do ecossistema PowerPC.

Como um produto clássico da arquitetura PowerPC da NXP,o MC7447AHX1000NBalcança um equilíbrio perfeito entre desempenho e confiabilidade em uma frequência de 1000 MHz, integrando tecnologias como design superescalar, cache multinível e controle dinâmico de eficiência energética. Sua compatibilidade de pinos e recursos funcionais avançados não apenas fornecem um caminho conveniente para a atualização de sistemas existentes, mas também trazem opções flexíveis para novos designs. Nas áreas de rede e computação embarcada, este processador é sem dúvida uma solução ideal que leva em consideração desempenho, custo e estabilidade.

Produtos mais vendidos da SIC

71421LA55J8                   UPD44165184BF5-E40-EQ3-A              SST39VF800A-70-4C-B3KE           IS66WV1M16DBLL-55BLI-TR       AS4C32M16SB-7BIN          W25Q16FWSNIG

AS7C34098A-20JIN       752369-581-C               W957D6HBCX7I TR                   IS61LPS12836EC-200B3LI         MX25L12875FMI-10G               QG82915PL

As informações do produto são deSIC Eletrônica Limitada. Se você estiver interessado no produto ou precisar de parâmetros do produto, pode entrar em contato conosco online a qualquer momento ou enviar-nos um email: sales@sic-chip.com.

Perguntas frequentes sobre MC7447AHX1000NB [FAQ]

1. Para que é utilizado o MC7447AHX1000NB?

O MC7447AHX1000NB é utilizado em sistemas embarcados que necessitam de desempenho confiável, como dispositivos multimídia, controladores industriais e equipamentos de comunicação. Ele lida com processamento de dados, tarefas de áudio/vídeo e gerenciamento de sistema sem precisar de muita energia ou espaço.

2. O MC7447AHX1000NB suporta depuração por meio de JTAG?

Sim, é verdade. O chip inclui uma interface JTAG através do cabeçalho COP, que permite conectar um depurador para testes e solução de problemas. A configuração inclui conexões para redefinição, relógio e linhas de dados, facilitando o gerenciamento do desenvolvimento e a verificação de erros.

3. O MC7447AHX1000NB pode funcionar em ambientes agressivos?

Sim, opera em uma ampla faixa de temperatura de 0°C a 105°C. Isto o torna adequado para uso em ambientes internos e externos, incluindo ambientes industriais onde as temperaturas podem variar.

4. Quais níveis de tensão o chip suporta?

Ele suporta tensões duplas de E/S de 1,8 V e 2,5 V. Isso ajuda na compatibilidade ao conectá-lo a diferentes componentes da placa, para que você possa construir um sistema sem incompatibilidades de tensão.

5. O MC7447AHX1000NB é fácil de montar em uma placa de circuito?

O chip vem em um pacote FCCBGA de 360 ​​esferas para montagem em superfície, que é comumente usado em montagens modernas. Embora exija equipamento de posicionamento adequado, ele se adapta bem aos processos de construção padrão e é fácil de integrar em designs de placas compactas.
