O LT3097 é um regulador linear duplo, positivo e negativo, de alto desempenho e baixo dropoutapresentando Analog Devices, Inc., arquitetura de ruído ultrabaixo e taxa de rejeição de fonte de alimentação ultra-alta (PSRR) para alimentar aplicações sensíveis a ruído. Cada regulador fornece até 500 mA com uma tensão de queda típica de 260 mV/235 mV (positiva/negativa).
A corrente quiescente operacional é nominalmente de 2,2 mA/2,35 mA (positiva/negativa) e cai para 0,3 μA/3 μA (positiva/negativa) no desligamento. O LT3097 possui uma ampla faixa de tensão de saída (0 V a 15 V, positivo e 0 V a -19,5 V, negativo) amplificador de erro que opera com ganho unitário e fornece ruído de saída virtualmente constante, PSRR, largura de banda e regulação de carga, independente da tensão de saída programada.
LT3097é estável com um capacitor de saída cerâmico mínimo de 10 μF para cada canal. A proteção integrada inclui limite de corrente interno com retrocesso e limite térmico com histerese. O regulador positivo também inclui proteção reversa de bateria e proteção contra corrente reversa. O LT3097 está disponível em um pacote de plástico duplo plano sem fios (DFN) termicamente aprimorado, com 22 condutores 6 mm × 3 mm.

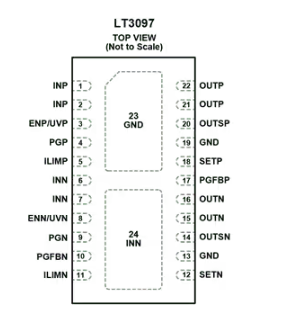

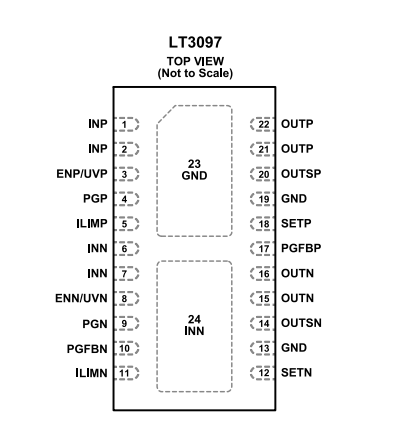

Pinagem LT3097
| Pino nº. | Mnemônico | Descrição |
|---|---|---|
| 1, 2 | INP | Terminal de entrada positivo, fornece energia ao regulador positivo. Um capacitor de bypass (recomendado ≥4,7µF) é necessário para suprimir o ruído. Ele suporta proteção contra tensão reversa (sem corrente reversa quando a bateria está conectada ao contrário). |
| 3 | PEV/UVP | Pino de habilitação de canal positivo/bloqueio de subtensão (UVLO): Puxar para baixo coloca o regulador positivo no modo de desligamento (corrente quiescente <1µA); O limite UVLO pode ser definido através de um divisor de resistor (tensão de ativação 1,24V, histerese 130mV); Conecte-se ao INP se não for utilizado, não flutue. |
| 4 | PGP | Sinalizador de potência positiva boa (coletor aberto), indica status quando a tensão de saída está estável; Puxa para baixo quando PGFBP < 300mV; Desativado no modo de desligamento, evite dirigir mais de 0,3V abaixo do GND. |
| 5 | ILIMP | Pino de programação de limite de corrente de canal positivo: O resistor externo para GND define a corrente máxima (fator de escala 150mA×kΩ); Pode monitorar a corrente de saída (relação 1:500, tensão 0 ~ 300mV); Conecte ao GND se não for utilizado, não flutue. |
| 6, 7 | POUSADA | Terminal de entrada negativo, fornece energia ao regulador negativo. É necessário um capacitor de bypass e ele está conectado ao EPAD (INN) para aumentar a estabilidade. |
| 8 | ENN/UVP | Pino de bloqueio de subtensão/habilitação de canal negativo, funciona da mesma forma que ENP/UVP, controla o desligamento/ligação do regulador negativo e a configuração do limite UVLO. |
| 9 | PGN | Sinalizador de boa potência negativa, funciona da mesma forma que PGP, indica o status de regulação da tensão de saída negativa, evite dirigir mais de 0,3 V abaixo do GND. |
| 10 | ILIMN | Pino de programação de limite de corrente de canal negativo, funciona da mesma forma que ILIMP, define a corrente máxima do canal negativo e monitora a corrente de saída. |
| 11 | SETN | Pino de programação de tensão de saída negativa, resistor externo para GND ajusta com precisão a tensão de saída negativa (0 ~ -19,5 V), com precisão de corrente SET de ±1%. |
| 12 | FORA | Terminal de detecção de saída negativa, serve como entrada não inversora do amplificador de erro do regulador negativo. Kelvin conecte ao capacitor de saída e carregue para otimizar o desempenho, evite dirigir mais de 0,3 V abaixo do GND. |
| 13, 14 | FORA | Terminal de saída negativo, fornece tensão ajustável de 0 ~ -19,5V. Um capacitor cerâmico ≥10µF (ESR <20mΩ) é necessário para garantir a estabilidade, suportando corrente de saída de 500mA. |
| 15 | GND | Pino terra, fornece um potencial de referência parao circuito, conectado ao EPAD (GND) para melhorar o desempenho do aterramento. |
| 16 | CONSET | Pino de programação de tensão de saída positiva, resistor externo para GND ajusta com precisão a tensão de saída positiva (0 ~ 15V), com precisão de corrente SET de ±1%. |
| 17 | PGFBP | Terminal de compensação de feedback de canal positivo,o capacitor externo otimiza a estabilidade do loop e afeta o julgamento lógico do PGP. |
| 18 | PGFBN | Terminal de compensação de feedback de canal negativo, o capacitor externo otimiza a estabilidade do loop de canal negativo e afeta o julgamento lógico PGN. |
| 19 | GND | Pino de aterramento principal, conectado ao EPAD (GND) paragarantir aterramento de baixa impedância. |
| 20 | OUTSP | Terminal de detecção de saída positiva, serve como entrada não inversora do amplificador de erro do regulador positivo. Kelvin conecte ao capacitor de saída e carregue para otimizar o desempenho transitório, evite dirigir mais de 0,3 V abaixo do GND. |
| 21, 22 | SAÍDA | Terminal de saída positivo, fornece tensão ajustável de 0 ~ 15V. Um capacitor cerâmico ≥10µF (ESR <20mΩ, ESL <2nH) é necessário para garantir a estabilidade, suportando corrente de saída de 500mA. |
| 23 | EPAD (GND) | Bloco de aterramento exposto, conectado aos pinos GND, soldado ao plano de aterramento da PCBe para melhorar a dissipação de calor e o desempenho elétrico. |
| 24 | EPAD (INN) | O bloco INN exposto, conectado aos pinos INN, melhora a fonte de alimentaçãoestabilidade e capacidade de dissipação de calor do canal negativo. |
LT3097Avaliações Máximas Absolutas
| Parâmetro | Valor |
|---|---|
| Tensão do pino INP | ±22V |
| Tensão do pino INN | em relação ao pino GND –22 V a +0,3 V |
| Tensão do pino ENP/UVP | ±22V |
| Tensão do pino ENN/UVN | em relação ao pino INN¹ –0,3 V a +30 V em relação ao pino GND ±22 V |
| Diferencial INP para ENP/UVP | ±22V |
| Tensão do pino PGP² | –0,3 V, +22 V |
| Tensão do pino PGN | em relação ao pino INN¹ –0,3 V a +30 V em relação ao pino GND –0,3 V a +22 V |
| Tensão do pino ILIMP² | –0,3 V, +1 V |
| Tensão do pino ILIMN | em relação ao pino INN¹ –0,3 V a +22 V |
| Tensão do pino PGFBP² | –0,3 V, +22 V |
| Tensão do pino PGFBN | em relação ao pino INN¹ –0,3 V a +30 V em relação ao pino GND ±22 V |
| Tensão do pino SETP² | –0,3 V, +16 V |
| Corrente do pino SETP³ | ±20mA |
| Tensão do pino SETN | em relação ao pino INN¹ –0,3 V, +22 V em relação ao pino GND ±22 V |
| Corrente do pino SETN⁴ | ±10mA |
| Tensão do pino OUTSP² | –0,3 V, +16 V |
| Corrente do pino OUTSP³ | ±20mA |
| Tensão do pino OUTSN | em relação ao pino INN¹ –0,3 V, +22 V em relação ao pino GND ±22 V |
| Corrente do pino OUTSN⁴ | ±10mA |
| Diferencial SETN para OUTSN⁵ | ±22V |
| Tensão do pino de saída² | –0,3 V, +16 V |
| Tensão do pino OUTN | em relação ao pino INN¹ –0,3 V, +22 V em relação ao pino GND ±22 V |
| Diferencial OUTP para OUTSP⁶ | ±1,2 V |
| Diferencial OUTN para OUTSN⁷ | ±22V |
| Diferencial INP para OUTP | ±22V |
| Diferencial INP para OUTSP | ±22V |
| Duração do curto-circuito de saída | Indeterminado |
| Temperatura | Faixa operacional TJ⁸, Grau A –40°C a +125°C Faixa de armazenamento –65°C a +150°C |
LT3097Circuito de aplicação típico
O circuito de aplicação típico do LT3097 usa este regulador de tensão linear como núcleo para construir um sistema de saída dupla positivo-negativo. O circuito se conecta a fontes de alimentação positivas e negativas (V₊, V₋). Ao cooperar com resistores como 200kΩ, 420kΩ e capacitores como 4,7μF, 1nF e aproveitar a regulação precisa do LT3097, ele atinge uma saída estável de +2,27V e -2,27V (ambos a 500mA). Adequado para necessidades de fonte de alimentação de baixo ruído e alta precisão, pode ser aplicado em cenários como cadeias de sinais analógicos e instrumentos de precisão. Através da sinergia de componentes, garante estabilidade de tensão e capacidade anti-interferência, servindo como uma solução típica para projetos de fontes de alimentação de alto desempenho.
Recursos do LT3097
Ruído RMS de saída ultrabaixo: 0,8 μV rms (10 Hz a 100 kHz)
Densidade espectral de ruído de saída ultrabaixa: 2 nV/√Hz (Positivo) e 2,2 nV/√Hz (Negativo) a 10 kHz
Ruído 1/f ultrabaixo: 10 μV pp (Positivo) e 3,2 μV pp (Negativo) (0,1 Hz a 10 Hz)
PSRR ultra-alto: 76 dB (Positivo) e 74 dB (Negativo) a 1 MHz
Corrente de saída: 500 mA
Ampla faixa de tensão de entrada: ±1,8 V a ±20 V
Um único capacitor por canal melhora o ruído e o PSRR
Corrente do pino SET: 100 μA, precisão inicial de ± 1%
Tensão de saída de programas de resistor único por canal
Limite de corrente programável
Tensão de baixa queda: 260 mV (Positivo) e 235 mV (Negativo)
Faixa de tensão de saída: 0 V a 15 V (Positivo) e 0 V a –19,5 V (Negativo)
Potência programável boa
Capacidade de inicialização rápida
Ativação de precisão/bloqueio de subtensão (UVLO)
Limite de corrente interno com retrocesso
Capacitor de saída mínimo: 10 μF cerâmico
Compacto, discreto, 22 derivações, 6 mm × 3 mm, pacote plástico DFN
Aplicações LT3097
O LT3097oferece valor excepcional em cenários que exigem energia de alta qualidade.
Fontes de alimentação bipolares de muito baixo ruído: Ele fornece ruído ultrabaixo (0,8μV RMS positivo, 2,2nV/√Hz negativo) para circuitos bipolares sensíveis a ruído, como amplificadores operacionais de precisão, garantindo saídas estáveis de ±0-15V/+0 a -19,5V.
Fontes de alimentação de RF: Com PSRR ultra-alto (76dB/74dB a 1MHz) e baixo ruído 1/f, ele suporta PLLs, VCOs, mixers e amplificadores suprimindo interferências.
Instrumentação de baixo ruído: A arquitetura de ganho unitário minimiza o ruído para analisadores de espectro e sensores, permitindo medições em nanoescala.
Conversores de dados:Baixo dropout (260mV/235mV) e inicialização rápida reduzem erros em ADCs/DACs de alta velocidade, aumentando o ENOB e a faixa dinâmica.
Aplicações médicas:Sua estabilidade melhora a clareza da ressonância magnética/TC e a precisão do ECG, auxiliando no diagnóstico precoce.
Fontes de alimentação de precisão:A precisão do pino SET de ±1% e a baixa regulação permitem uma programação precisa de tensão para referências de laboratório.
Pós-regulação da fonte de comutação:O PSRR ultra-alto suprime o ruído de 100kHz-1MHz, combinando eficiência com baixo ruído para circuitos sensíveis.

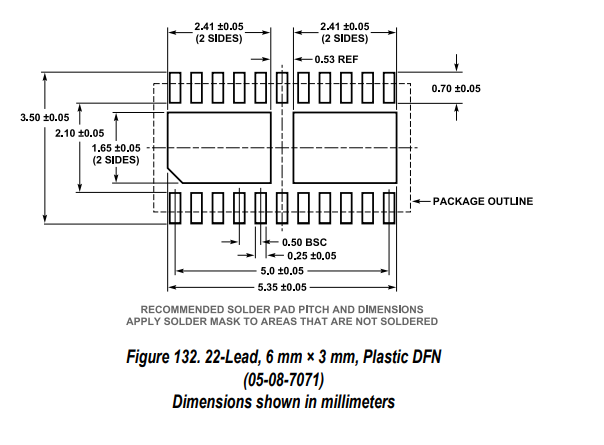

Pacote LT3097
O LT3097adota um pacote DFN (Dual - Flat No - leads) de plástico de 22 fios e 6 mm × 3 mm. Conforme mostrado no diagrama, ele possui um contorno compacto. As dimensões gerais são definidas com precisão, com parâmetros como comprimento (5,35 ± 0,05 mm), largura (3,50 ± 0,05 mm), etc. O passo e as dimensões recomendados da almofada de solda garantem uma soldagem adequada. Este pacote oferece uma solução discreta e que economiza espaço, benéfica para projetos de circuitos de alta densidade, ao mesmo tempo que facilita o gerenciamento térmico e o desempenho elétrico em aplicações que exigem regulação de energia de alta precisão.
LT3097 vs. outros reguladores de tensão
| Recurso | LT3097 | LT1763 | TPS7A4700 |
|---|---|---|---|
| Corrente de saída | 500 mA | 500 mA | 1A |
| Faixa de tensão de saída | 0,6V–19,5V | 1,22V–20V | 1,4V–20,5V |
| Ruído de saída | 0,8 μVRMS | 20 μVRMS | 4 μVRMS |
| PSRR a 1 kHz | 76dB | 60dB | 66dB |
| Tensão de queda | 250 mV | 300mV | 200mV |
Fabricante LT3097
O LT3097é fabricado pela Analog Devices, Inc. (ADI), líder global em circuitos integrados analógicos, de sinal misto e de processamento de sinal digital (DSP) de alto desempenho. A ADI tem uma reputação de longa data em inovação e qualidade na indústria de semicondutores. Desde a sua fundação, tem se dedicado ao desenvolvimento de tecnologias de ponta que atendam aos desafios da eletrônica moderna. Os produtos da empresa são amplamente utilizados em diversos campos, incluindo automação industrial, comunicações, saúde e automotivo. Quando se trata do LT3097, a ADI aproveita sua profunda experiência em design analógico. As instalações de fabricação de última geração da empresa e os rigorosos processos de controle de qualidade garantem que o LT3097 atenda aos altos padrões de baixo ruído, alta taxa de rejeição da fonte de alimentação (PSRR) e regulação de tensão estável, tornando-o uma escolha preferida para aplicações que exigem gerenciamento preciso de energia.
Regulador linear de baixo dropout LT3097 Categroy
Reguladores lineares de baixo dropout (LDOs)são essenciais no gerenciamento de energia, fornecendo tensões de saída estáveis com diferença mínima de tensão entre entrada e saída (tensão de dropout). Esse recurso permite que eles operem com eficiência mesmo quando a tensão de entrada está próxima da saída desejada, ideal para dispositivos alimentados por bateria ou sistemas com margens de tensão estreitas. Os LDOs se destacam em aplicações sensíveis a ruído devido à sua capacidade de suprimir ruído de entrada, garantindo energia limpa para componentes sensíveis, como sensores ou circuitos de RF. Os principais parâmetros incluem tensão de queda, níveis de ruído, taxa de rejeição da fonte de alimentação (PSRR) e regulação de carga, que determinam sua adequação para tarefas de precisão. Entre os LDOs de alto desempenho, destaca-se o LT3097. Com dropout ultrabaixo (260mV para canais positivos, 235mV para canais negativos) e supressão de ruído excepcional, ele é adaptado para cenários exigentes, mesclando vantagens de LDO com capacidade de saída bipolar para atender às rigorosas necessidades de qualidade de energia.
Conclusão
LT3097 é um regulador de tensão linear de alto desempenhofocado no gerenciamento de energia de alta precisão. Aproveitando a regulação precisa de tensão de canal duplo (fornecimento estável de ±2,27 V/500 mA), operação de baixo ruído e fortes recursos anti-interferência, ele serve como uma solução central para cenários que exigem fontes de alimentação ultrapuras, como cadeias de sinais analógicos, instrumentos de precisão e equipamentos de teste e medição de última geração.
Ao cooperar com componentes periféricos, ele garante efetivamente a estabilidade da tensão, suprime a interferência de ruído e aumenta diretamente a precisão do sinal do sistema e a confiabilidade operacional de longo prazo, atuando como um facilitador essencial para o projeto de fontes de alimentação em sistemas eletrônicos de alto desempenho.
