Stmicroelectronics STM32F413CGU6+Bom
OStmicroelectronics STM32F413CGU6é um braço & reg; Cortex & Reg; -m4 MCU baseado em FPU, operando a até 100 MHz para o desempenho de 125 DMIPs. Possui flash de 1 MB, SRAM de 320kb e interfaces como USB OTG FS, 3 CAN, ADC, 2 DAC e várias portas seriais. Com modos de baixa potência (sono, parada, espera), ele se adapta às aplicações industriais e médicas. Adequado no pacote ufqfpn48, ele opera em -40 & deg; c a +105 & deg; c, ideal para controle industrial, processamento de áudio e dispositivos IoT de baixa potência.
Stmicroelectronics STM32F413CGU6 Os recursos
OSTM32F413CGU6é um microcontrolador da série STM32F413XG da Stmicroelectronics, com base no braço de alto desempenho & reg; CORTEX & REG; -M4 CORE. Ele integra periféricos ricos e recursos de baixa potência, adequados para controle industrial, dispositivos médicos, processamento de áudio e outros cenários. Abaixo estão suas características principais:
1. Núcleo do processador
- Essencial: Braço de 32 bits & reg; Cortex & reg; -m4 com unidade de ponto flutuante (FPU), suportando instruções de DSP e unidade de proteção de memória (MPU).
- Desempenho: Velocidade de relógio de até 100 MHz, desempenho de 125 DMIPs (Dhrystone 2.1 Benchmark). Equipado com acelerador e comércio adaptativo em tempo real; (Acelerador de arte e comércio;) para execução flash zero-agulha-estado.
2. Configuração da memória
- Memória flash: 1024 KB (1 MB), suporte de segurança (proteção de leitura, PCROP) e memória programável (OTP) (512 bytes).
- Sram: 320 kb (256 kb + 64 kb), permitindo acesso ao estado-raça zero.
- Interface de memória externa: 1 Controlador de memória estática flexível (FSMC) que suporta interfaces paralelas SRAM/PSRAM/NOR Flash/LCD (barramento de dados de 8/16 bits).
3. Periféricos e interfaces
Periféricos analógicosADC: ADC de 12 bits com até 2,4 MSPs, 16 canais, suporte a vigilância analógica e sensor de temperatura.
DAC: Canais DAC de 2 x 12 bits, suporte ao modo buffer e geração de formas de onda (onda de ruído/triângulo).
Filtros digitais: 6 Filtros digitais do Modulador Sigma-Delta (DFSDM) para matrizes de microfone e localização da fonte de som.
- USB: 1 X USB 2.0 OTG Controlador de velocidade total (FS), suportando modos de host/dispositivo.
- PODE: 3 x controladores 2.0b (modo ativo), suportando até 1 mbit/s.
- Interfaces em série:
- 3 x i2c (suporte de modo rápido mais, 1 MHz).
- 3 X USART e 3 X UART (até 12,5 Mbit/s).
- 5 x spi/i2s (até 50 mbit/s, 2 full-duplex i2s).
- Outro: 1 x interface SDIO/MMC (Suportando cartões SD/EMMC), interface de áudio serial 1 x (SAI) para transmissão de áudio multiprotocolo.
- Timers avançados: Timers de controle avançado de 2 x 16 bits (TIM1/TIM8), suporte a saída PWM e controle morto.
- Timers gerais: Timers gerais de 10 x 16/32 bits, suporte a captura de entrada, comparação de saída e interfaces de codificador de quadratura.
- Timer de baixa potência: 1 x 16 bits timer de baixa potência (LPTIM1) para despertar do modo de parada.
- Assistir cachorros: Watchdog Independent (IWDG) e Windowddog (WWDG).
4. Poder e baixa potência
- Alcance de potência: 1,7 V a 3,6 V (VDD), suportando a potência de backup VBAT (1,65 V a 3,6 V).
- Modos de baixa potência:
- Modo de suspensão: Paradas da CPU, periféricos são executados; atual 3 mA (@100 MHz, 3,3 V).
- Modo de parada: Modo de energia mínima; Corrente típica 42 e micro; A (Modo de parada flash, 25 & deg; C), apoiando o despertar rápido.
- Modo de espera: Corrente típica 1.1 e micro; A (sem RTC), permitindo a operação RTC com energia VBAT.
- Eficiência energética: Linha de eficiência dinâmica, Modo de aquisição de lote aprimorado (EBAM) para reduzir o consumo de energia de aquisição de dados.
5. Pacote e pinos
- Pacote: UFQFPN48 (7x7 mm, 48 pinos), suportando 36 GPIOs, com pinos parciais que suportam 5 V tolerância.
- Funções de pino:
- Pinos dedicados USB, CAN, SPI/I2S.
- Suporte para interfaces de depuração SWD/JTAG (depuração de 2 fios).
6. Outras características
- Segurança e criptografia: Gerador de números aleatórios verdadeiro (RNG), unidade de cálculo do CRC, ID exclusiva de 96 bits.
- Compatibilidade: Compatível com o software com a série STM32F4, permitindo a substituição perfeita de outros modelos (com ajustes de PCB).
- Faixa de temperatura: -40 & deg; c a +105 & deg; c (grau industrial), temperatura máxima da junção +125 & graus; c.
STMicroelectronics STM32F413CGU6 APLICAÇÕES
O STM32F413CGU6 é um microcontrolador de alto desempenho introduzido pela STMicroelectronics, baseado no ARM & Reg; CORTEX & REG; -M4 CORE. Ele integra periféricos ricos e recursos de baixa potência, tornando-o adequado para cenários que exigem alto desempenho, eficiência energética e integração. A seguir, são apresentados seus principais campos de aplicativos e análises específicas de cenário:
1. Automação e controle industrial
Cenários típicos
- Robôs industriais e controle de movimento: Utiliza 2 temporizadores de controle avançado (TIM1/TIM8) para implementar a saída do PWM e o controle morto, suportando unidades motoras (como servo motores, motores de passo). Atinge a comunicação industrial de ônibus (por exemplo, Canopen, DeviceNet) através de 3 controladores CAN 2.0B.
- PLC e dispositivos inteligentes: Com um ADC de 12 bits (2,4 MSPs) e 6 filtros digitais DFSDM, ele suporta aquisição de sinal analógico multicanal (por exemplo, temperatura, sensores de pressão), adequado para instrumentos industriais e controle de processos.
- Eletrônicos de potência e inversores: Confiar no acelerador e comércio de arte; Para a execução do flash de estado de espera zero, aumenta a eficiência dos algoritmos de controle em tempo real, suportando uma resposta rápida em inversores, UPS e outros dispositivos fotovoltaicos.
Principais vantagens
- Alta confiabilidade: Faixa de temperatura de grau industrial (-40 & deg; c a +105 & deg; c) e unidade de verificação CRC garantem a integridade dos dados em ambientes agressivos.
- Comunicação em tempo real: Suporta interfaces USB 2.0 OTG FS e SDIO/MMC para interação conveniente com computadores host ou dispositivos de armazenamento.
2. Dispositivos médicos e monitoramento de saúde
Cenários típicos
Instrumentos médicos portáteis: Como medidores de glicose no sangue e monitores de ECG, usando 2 DACs de 12 bits para gerar sinais de forma de onda, combinados com um timer de baixa potência (LPTIM1) para coleta periódica de dados, reduzindo o consumo de energia em espera (atual atual 1.1 e micro; a).
Imagem médica e fusão de sensores: Conecta -se a sensores de imagem ou módulos de áudio via interfaces SPI/I2S e implementa a comunicação criptografada com um verdadeiro gerador de números aleatórios (RNG) para garantir a segurança dos dados.
Dispositivos de saúde vestíveis: Com 320 KB SRAM e EBAM (modo de aquisição de lote aprimorado), ele processa eficientemente dados fisiológicos, como freqüência cardíaca e oxigênio no sangue, mantendo o baixo consumo de energia (corrente do sono 3 mA).
Principais vantagens
- Periféricos analógicos de alta precisão: O ADC suporta sensores de temperatura e condicionamento de sinal de grau médico, com erros abaixo e PlusMN; 4 LSB (normalmente & PlusMN; 2 LSB).
- Conformidade de segurança: ID exclusiva de 96 bits e unidade de proteção de memória (MPU) atende aos requisitos de criptografia de dados e isolamento de partição dos dispositivos médicos.
3. Processamento de áudio e voz inteligente
Cenários típicos
- Alto -falantes inteligentes e reconhecimento de fala: Através de 5 interfaces SPI/I2S (2 I2S complexo completo) e uma interface de áudio serial da SAI, ele suporta transmissão de fluxo de áudio multicanal (por exemplo, i2s, matrizes de microfone PDM). Usa filtros digitais DFSDM para localização de fonte de som e formação de feixe.
- Sistemas de áudio doméstico: Com um PLLI2S dedicado Audio PLL para gerar relógios de alta precisão (suportando taxas de amostragem de 8 kHz a 192 kHz), ele garante sinais de áudio sem distorção, adequados para saída de áudio DAC ou interfaces de codec.
- Dispositivos ativados por voz: Combinando modos de baixa potência (Corrente do modo de parada 42 e micro; A) e um relógio em tempo real (RTC) permite o despertar acionado por voz no modo de espera, estendendo a duração da bateria.
Principais vantagens
- Processamento acelerado por hardware: Instruções DSP e unidade FPU otimizam os algoritmos de áudio (por exemplo, FFT, redução de ruído), reduzindo a carga da CPU.
- Comunicação de baixa latência: SPI5/I2S5 suporta até 50 Mbit/s, atendendo aos requisitos de transmissão de fluxo de áudio em tempo real.
4. IoT e casa inteligente
Cenários típicos
- Hubs de sensores e gateways: Conecta-se a vários sensores (por exemplo, temperatura/umidade, pressão do ar) através de 3 interfaces I2C (1 MHz de modo rápido mais) e usa um controlador DMA para transmissão de dados em lote, reduzindo a intervenção da CPU.
- Controle de eletrodomésticos inteligentes: Usa interfaces USART/UART (até 12,5 Mbit/s) para conectar módulos Wi-Fi/Bluetooth, suportando atualizações de OTA. Aciona diretamente relés ou indicadores de LED via tolerância ao GPIO 5V.
- Dispositivos vestíveis: Com um pequeno pacote UFQFPN48 (7x7 mm) e design de baixa potência, integra sensores de movimento (por exemplo, acelerômetros) para contagem de etapas, monitoramento do sono, etc.
Principais vantagens
- Otimização de eficiência energética: Escala dinâmica de tensão (1,7 V a 3,6 V) e despertar do modo de parada rápida (normalmente 10 e micro; s) equilibrar desempenho e consumo de energia.
- Forte expansão: Suporta a interface de memória externa do FSMC para expandir nem o Flash ou o SRAM para atender às necessidades de armazenamento de dados do dispositivo IoT.
5. Aplicações de eletrônicos automotivos e de veículos automotivos
Cenários típicos
- Sensores e atuadores do veículo: Usa o barramento CAN para comunicação na rede de veículos (por exemplo, módulos de controle do corpo) e monitora a temperatura da bateria ou do motor por meio de um sensor de temperatura ADC.
- Sistemas de áudio no veículo: Conecta-se a codecs de áudio em veículos via interfaces i2s para reprodução de áudio de alta fidelidade e flash externo para firmware de áudio via interfaces QSPI.
Principais vantagens
- Capacidade anti-interferência: Consegue com os padrões EMC de nível industrial, suporta amplas faixas de tensão e supressão de ruído de potência, adaptando-se a ambientes eletromagnéticos no veículo.
- Garantia em tempo real: Frequência principal de 100 MHz e controlador de interrupção aninhada NVIC garantem uma resposta rápida aos eventos no veículo.
6. Outras aplicações de ponta
- Nós da IoT industrial (iiot): Combinado com os periféricos da ETH (que requer Phy externo) e armazenamento local, ele permite pré -processamento de dados de borda e computação de borda.
- Controle de drone e robô: Utiliza interfaces de codificador em quadratura e sincronização multi-timer para controle de velocidade do motor em circuito fechado e fusão do sensor de atitude.
Resumo: Recomendações principais de competitividade e seleção
O STM32F413CGU6 se destaca no equilíbrio "Alto desempenho + baixa potência + periféricos ricos", particularmente adequado para cenários que requerem processamento em tempo real, comunicação multi-interface e duração da bateria. Considere o seguinte ao selecionar:
- Requisitos de armazenamento: 1 MB Flash e 320 KB SRAM são adequados para firmware em escala média; Expanda via FSMC/QSPI para maiores necessidades de armazenamento.
- Cenários sensíveis ao poder: Priorize o modo de parada (42 & micro; a) ou modo de espera (1.1 & micro; a), emparelhado com o VBAT para manter a operação RTC.
Ecossistema de desenvolvimento: Compatível com o ecossistema STM32CUBE, suportando bibliotecas HAL e RTOs de terceiros (por exemplo, Freertos) para reduzir os ciclos de desenvolvimento.
STMicroelectronics STM32F413CGU6 Atributos
| Tipo | Descrição |
|---|---|
| Categoria | Circuitos integrados (ICS) Integrado Microcontroladores |
| Mfr | Stmicroelectronics |
| Série | STM32F4 |
| Embalagem | Bandeja |
| Status da peça | Ativo |
| Digikey programável | Não verificado |
| Processador principal | Arm & Reg; Cortex & reg; -m4 |
| Tamanho do núcleo | Core único de 32 bits |
| Velocidade | 100MHz |
| Conectividade | CANBUS, EBI/EMI, I2C, IRDA, LINBUS, MMC/SDIO, QSPI, SAI, SPI, UART/USART, USB OTG |
| Periféricos | Brown-out Detect/Reset, DMA, I2S, LCD, POR, PWM, WDT |
| Número de E/S. | 36 |
| Tamanho da memória do programa | 1 MB (1m x 8) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da RAM | 320k x 8 |
| Tensão - suprimento (VCC/VDD) | 1.7V ~ 3,6V |
| Conversores de dados | A/D 10x12b; D/A 2x12b |
| Tipo de oscilador | Interno |
| Temperatura operacional | -40 & deg; c ~ 85 & deg; c (ta) |
| Tipo de montagem | Montagem na superfície |
| Pacote de dispositivo de fornecedor | 48-UFQFPN (7x7) |
| Pacote / caso | 48-UFQFN Pad exposto |
| Número do produto base | STM32F413 |
Stmicroelectronics STM32F413CGU6 Folha de dados

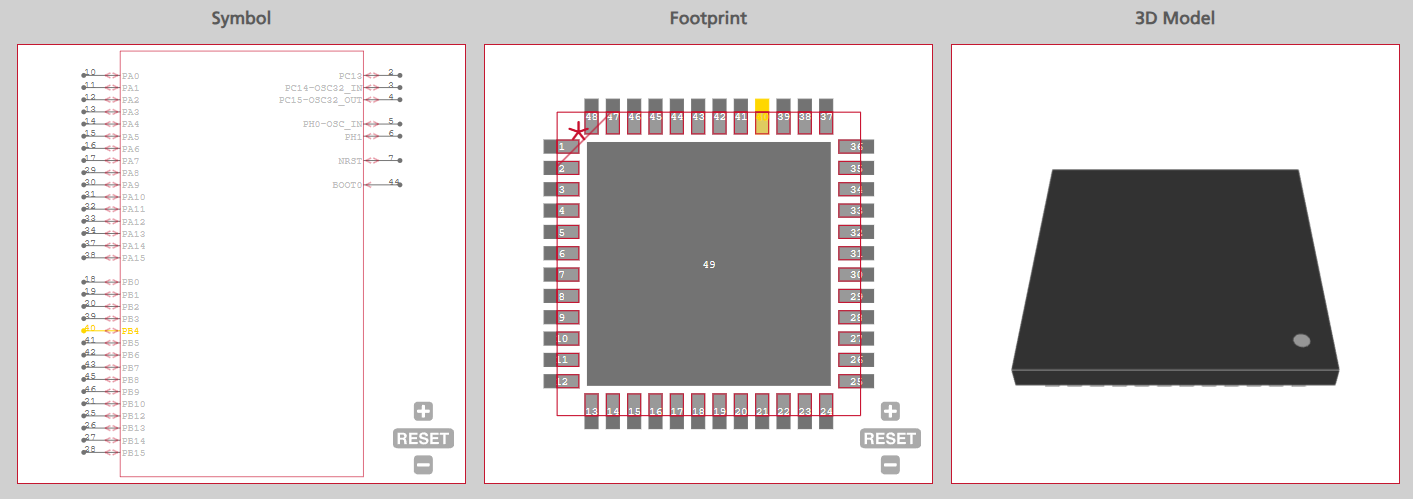

Stmicroelectronics STM32F413CGU6 Símbolo e pegada
Stmicroelectronics STM32F413CGU6 Categoria- Microcontrolador
Os microcontroladores são o núcleo de sistemas incorporados, integrando componentes essenciais como CPUs, memória e periféricos em um único chip. Esses dispositivos versáteis servem como o cérebro de inúmeros sistemas eletrônicos, impulsionando a inovação em indústrias como automotivo, saúde, automação industrial e eletrônicos de consumo. Com recursos como baixo consumo de energia, alta integração e recursos de processamento em tempo real, os microcontroladores permitem que os dispositivos inteligentes executem tarefas complexas com eficiência, mantendo a confiabilidade em diversos ambientes. Desde o gerenciamento de redes de sensores em casas inteligentes até o controle de máquinas de precisão nas fábricas, sua capacidade de executar tarefas predefinidas com precisão e eficiência os torna indispensáveis na era da Internet das Coisas (IoT).
A Stmicroelectronics tem sido um participante líder no espaço do microcontrolador, e seu STM32F413CGU6 se destaca como um exemplo de alto desempenho. Construído no braço & reg; CORTEX & REG; -M4 CORE com uma FPU, este microcontrolador oferece velocidade de processamento de até 100 MHz e desempenho de 125 DMIPs, garantindo a execução rápida de algoritmos complexos. Possui memória flash de 1 MB, 320 KB SRAM e um rico conjunto de periféricos como USB OTG FS, controladores de lata e módulos ADC/DAC avançados, tornando -o ideal para controle industrial, dispositivos médicos e aplicações de processamento de áudio. Seu gerenciamento dinâmico de energia, incluindo modos de baixa potência como Stop e Standby, aumenta a eficiência da bateria em sistemas portáteis. Com recursos de segurança robustos e um pacote compacto UFQFPN48, o STM32F413CGU6 exemplifica como os microcontroladores continuam a ultrapassar os limites do desempenho e da versatilidade, permitindo soluções incorporadas mais inteligentes e mais eficientes em todo o mundo.
A Stmicroelectronics tem sido um participante líder no espaço do microcontrolador, e seu STM32F413CGU6 se destaca como um exemplo de alto desempenho. Construído no braço & reg; CORTEX & REG; -M4 CORE com uma FPU, este microcontrolador oferece velocidade de processamento de até 100 MHz e desempenho de 125 DMIPs, garantindo a execução rápida de algoritmos complexos. Possui memória flash de 1 MB, 320 KB SRAM e um rico conjunto de periféricos como USB OTG FS, controladores de lata e módulos ADC/DAC avançados, tornando -o ideal para controle industrial, dispositivos médicos e aplicações de processamento de áudio. Seu gerenciamento dinâmico de energia, incluindo modos de baixa potência como Stop e Standby, aumenta a eficiência da bateria em sistemas portáteis. Com recursos de segurança robustos e um pacote compacto UFQFPN48, o STM32F413CGU6 exemplifica como os microcontroladores continuam a ultrapassar os limites do desempenho e da versatilidade, permitindo soluções incorporadas mais inteligentes e mais eficientes em todo o mundo.
STM32F413CGU6 Fabricante-Stmicroelectronics
A STMicroelectronics (ST) se estabeleceu como líder global no domínio Microcontroller (MCU), conhecido por sua inovadora série STM32 que atravessa diversas aplicações de sistemas incorporados a soluções avançadas de IoT. Aproveitando o braço & reg; Os núcleos do Cortex & Reg; MCUs de St. Rsquo oferecem um equilíbrio de alto desempenho e eficiência energética. Por exemplo, a série STM32F4, exemplificada pelo STM32F413CGU6, integra recursos como o Art Accelerator & Trade; Para a execução do Flash de estado de espera zero, o ADC/DAC de 12 bits e as interfaces de comunicação múltipla (USB OTG FS, CAN, SPI/I2S), atendendo às necessidades de controle industrial e processamento de áudio.
O comprometimento de STAs com o design de baixa potência é evidente em modos como Stop (42 & micro; um Typ.) E Standby (1.1 & micro; A Typ.), Aprimorado por tecnologias como a linha de eficiência dinâmica e o Ebam (Modo de aquisição de Lotes aprimorado), tornando seu MCUS ideal para dispositivos de bateria. O portfólio se estende à série STM32L ultra-baixa-baixa para uso de wearables e aplicações sensíveis à energia, enquanto a série STM32H7 empurra os limites de desempenho com os recursos Cortex-M7/M4 de núcleo duplo.
Com um ecossistema robusto, incluindo STM32Cubemx, Bibliotecas HAL e compatibilidade com RTOs, o ST simplifica o desenvolvimento, acelerando o tempo até o mercado. Seu MCUS domina em automação industrial, dispositivos médicos, eletrônicos automotivos e aparelhos de consumo, elogiados por confiabilidade e escalabilidade. Ao combinar arquitetura de ponta, periféricos ricos e design sustentável, a ST continua a moldar a paisagem da MCU, permitindo soluções incorporadas mais inteligentes e mais eficientes em todo o mundo.
O comprometimento de STAs com o design de baixa potência é evidente em modos como Stop (42 & micro; um Typ.) E Standby (1.1 & micro; A Typ.), Aprimorado por tecnologias como a linha de eficiência dinâmica e o Ebam (Modo de aquisição de Lotes aprimorado), tornando seu MCUS ideal para dispositivos de bateria. O portfólio se estende à série STM32L ultra-baixa-baixa para uso de wearables e aplicações sensíveis à energia, enquanto a série STM32H7 empurra os limites de desempenho com os recursos Cortex-M7/M4 de núcleo duplo.
Com um ecossistema robusto, incluindo STM32Cubemx, Bibliotecas HAL e compatibilidade com RTOs, o ST simplifica o desenvolvimento, acelerando o tempo até o mercado. Seu MCUS domina em automação industrial, dispositivos médicos, eletrônicos automotivos e aparelhos de consumo, elogiados por confiabilidade e escalabilidade. Ao combinar arquitetura de ponta, periféricos ricos e design sustentável, a ST continua a moldar a paisagem da MCU, permitindo soluções incorporadas mais inteligentes e mais eficientes em todo o mundo.
STM32F413CGU6 VS STM32L011F4U6
| Número da peça | Fabricante | Pacote | Descrição |
|---|---|---|---|
| STM32F413CGU6 | Stmicroelectronics, inc | Ufqfn-48 | Unidade de microcontrolador de 1Mb ARM-M4 com flash de 320kb |
| STM32L011F4U6 | Stmicroelectronics, inc | Qfn | Microcontrolador RISC |
