STMicroelectronics STM32F446ZCT6 -Microcontroladores: um guia abrangente

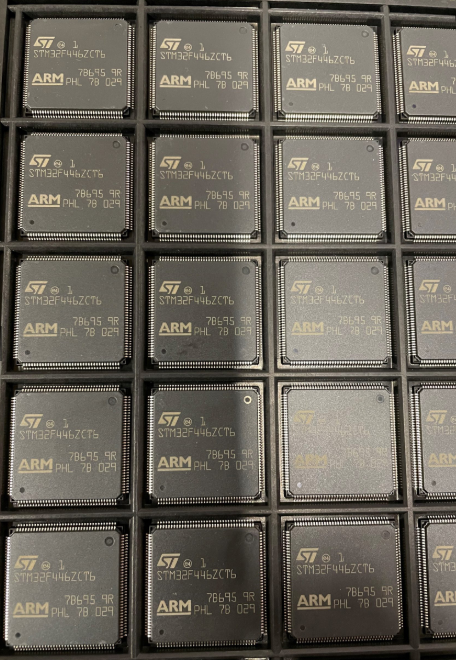

STMicroeletrônica STM32F446ZCT6+BOM

OSTMicroeletrônica STM32F446ZCT6é um MCU baseado em ARM Cortex-M4 com FPU, rodando em até 180 MHz. Possui 256 KB Flash, 128 KB SRAM + 4 KB SRAM de backup e oferece periféricos avançados: USB OTG HS/FS, 2 CAN, 3 ADCs, 17 temporizadores e 20 interfaces de comunicação. No pacote LQFP144, faixa de temperatura industrial (-40°C a +105°C), ideal para controle industrial, eletrônicos de consumo e sistemas embarcados que exigem alto desempenho e baixo consumo de energia.

Recursos da STMicroelectronics STM32F446ZCT6

1. Núcleo e Desempenho

Processador: Apresenta um núcleo Arm® Cortex®-M4 de 32 bits com uma unidade de ponto flutuante (FPU) integrada e instruções de processamento de sinal digital (DSP). Equipado com um Acelerador Adaptativo em Tempo Real (ART Accelerator™) para execução em estado de espera zero a partir da memória Flash. Funciona com uma frequência máxima de180MHzcom um desempenho de225 DMIPS.

Unidade de proteção de memória (MPU): suporta até 8 regiões protegidas para aumentar a segurança do aplicativo.

2. Configuração de memória

Memória Flash:256 KB(para modelo Z) para armazenamento de programas e dados, suportando execução de código no local.

SRAM:

SRAM do sistema:128 KB (112 KB + 16 KB) com leitura/gravação de alta velocidade (0 estados de espera).

SRAM de backup:4 KB, alimentado por VBAT em modo de espera para retenção de dados.

3. Periféricos e Interfaces

Interfaces de comunicação

Portas seriais de uso geral:

USART:4 USARTs (até 11,25 Mbit/s) e 2 UARTs, suportando LIN, IrDA e controle de modem.

IPS:4 interfaces SPI (até 45 Mbit/s), 3 das quais podem multiplexar como interfaces de áudio I²S (suportando amostragem de 8–192 kHztaxas).

I²C: 4 interfaces I²C (modo padrão/rápido, até 1 MHz), compatível com SMBus/PMBus.

Interfaces de alta velocidade:

USB: 1 USB OTG HS (480 Mbit/s) e 1 USB OTG FS (12 Mbit/s), suportando modos host/dispositivo/OTG com PHY integrado.

PODE: 2 controladores CAN 2.0B (até 1 Mbit/s) para comunicação automotiva e industrial.

SDIO/MMC: 1 interface SDIO para cartões SD/MMC (até 48 MHz).

Outras interfaces:

QuadSPI: Suporta Flash SPI de quatro canais com acesso de 8/16/32 bits e endereçamento de até 256 MB.

HDMI-CEC: 1 Interface HDMI Consumer Electronics Control para gerenciamento de dispositivos AV.

SPDIF-Rx: 1 receptor SPDIF compatível com fluxos de áudio IEC-60958 e IEC-61937.

Analógico e Temporizadores

ADC/DAC:

ADC: 3 ADCs de 12 bits com taxa de amostragem de até 2,4 MSPS, suportando modo de varredura de 24 canais e amostragem síncrona.

DAC: 2 DACs de 12 bits com modos com/sem buffer, faixa de tensão de saída de 0 a VREF+.

Temporizadores:

Temporizadores de controle avançados: 2 (TIM1, TIM8) com PWM trifásico e controle de tempo morto para acionamento motorizado.

Temporizadores de uso geral: 10 temporizadores de 16/32 bits para captura de entrada, comparação de saída e geração de PWM.

Temporizadores Básicos: 2 temporizadores de 16 bits (TIM6, TIM7) para disparo DAC e temporização simples.

Assistir cachorros: Independent Watchdog (IWDG) e Window Watchdog (WWDG) para confiabilidade do sistema.

Outros periféricos:

Interface de câmera (DCMI): Suporta interfaces paralelas de 8 a 14 bits com clock de pixel de até 54 MHz para sensores CMOS.

Controlador de memória flexível (FMC): Suporta SRAM, PSRAM, SDRAM, NOR/NAND Flash via barramento de dados de 16 bits.

Relógio em tempo real (RTC): Precisão de menos de um segundo com calendário de hardware, alimentado por VBAT, suportando alarmes e interrupções periódicas.

4. Potência e baixa potência

Faixa de potência:

Alimentação Principal (VDD): 1,7 V a 3,6 V (mínimo de 1,7 V com supervisor de alimentação externo).

Potência Analógica (VDDA): Compatível com VDD, suportando tensão de referência independente (VREF+).

Energia de reserva (VBAT): 1,65 V a 3,6 V para RTC e registros de backup.

Modos de baixo consumo:

Modo de suspensão: CPU parada, periféricos ativos; acordar em 6 ciclos de clock.

Modo de parada: Relógios desligados, SRAM/registros retidos; potência típica tão baixa quanto 0,12 mA.

Modo de espera: Regulador de tensão desligado; potência típica tão baixa quanto 1,28 µA, ativação via RTC.

5. Embalagem e alfinetes

Pacote: LQFP144 (20x20 mm, 144 pinos) com até114 GPIOs, alguns suportando tolerância de 5V.

Funções de pinos:

GPIO: Suporta modos de entrada/saída/multiplexado/analógico, com alguns pinos capazes de comutação rápida (até 90 MHz).

Interfaces de depuração: SWD e JTAG para depuração e programação no chip.

6. Características Elétricas e de Temperatura

Temperatura operacional: -40°C a +105°C (grau industrial, sufixo “7”).

Compatibilidade Eletromagnética (EMC): Suporta geração de clock Spread Spectrum para reduzir EMI.

Confiabilidade: Unidade de verificação CRC integrada para integridade de dados Flash, compatível com os padrões IEC 60335-1.

Aplicações da STMicroelectronics STM32F446ZCT6

O STM32F446ZCT6 é um microcontrolador de alto desempenhobaseado no núcleo Arm® Cortex®-M4. Com seus periféricos ricos, recursos de baixo consumo de energia e confiabilidade de nível industrial, é amplamente aplicável nos seguintes campos:

1. Automação e Controle Industrial

Acionamento de motor e inversores

Equipado com 2 temporizadores de controle avançados (TIM1/TIM8), suportando PWM trifásico e controle de tempo morto, pode acionar diretamente servo motores, motores de passo ou conversores de frequência. Combinado com o barramento CAN (2 canais CAN 2.0B) e ADCs de alta velocidade (3 ADCs de 12 bits com taxa de amostragem de 2,4 MSPS), é adequado para controle em tempo real e ajuste de feedback de robôs industriais e equipamentos de fabricação inteligentes.

Comunicação Industrial e Gateways

Integrando 20 interfaces de comunicação, incluindo USB OTG HS/FS, QuadSPI, FMC (Flexible Memory Controller) e vários conjuntos de UART/SPI/I²C, ele suporta protocolos industriais como Modbus e CANopen. Ele pode servir como um nó de computação de ponta ou um gateway industrial de Internet das Coisas (IoT) para realizar redes de dispositivos e interação de dados.

Sistemas de Sensores e Monitoramento

Os ADCs e DACs de alta precisão (2 DACs de 12 bits) são adequados para aquisição de dados de sensores industriais (como monitoramento de pressão e temperatura). Juntamente com o relógio em tempo real (RTC) e a SRAM de backup, eles podem registrar dados importantes e garantir que não haja perda de dados durante falta de energia, aplicável a medidores inteligentes e terminais de monitoramento.

2. Eletrônicos de consumo e casa inteligente

Eletrodomésticos inteligentes e equipamentos audiovisuais

Suportando a interface HDMI-CEC e o receptor de áudio SPDIF-Rx, ele pode ser usado para desenvolver smart TVs, sistemas de áudio domésticos ou decodificadores, permitindo controle de equipamentos audiovisuais e processamento de fluxo de áudio digital. As interfaces SPI/I²S suportam a conexão de codecs de áudio externos para atender aos requisitos de reprodução de áudio de alta fidelidade.

Hubs domésticos inteligentes

Os modos de baixo consumo de energia (consumo de energia no modo de espera tão baixo quanto 1,28 µA) e GPIOs avançados (até 114, alguns com tolerância de 5 V) são adequados para dispositivos domésticos inteligentes alimentados por bateria, como fechaduras inteligentes e monitores ambientais. O USB OTG pode se conectar a armazenamento externo ou interfaces homem-máquina (HMIs) para aprimorar os recursos de interação.

Dispositivos Vestíveis e Monitoramento de Saúde

Com um sensor de temperatura integrado e ADC de alta velocidade, ele pode coletar dados fisiológicos (como temperatura corporal e frequência cardíaca) em tempo real. Combinado com módulos Bluetooth ou Wi-Fi (conectados externamente via UART/SPI), é aplicável a smartwatches e dispositivos médicos vestíveis.

3. Dispositivos médicos e portáteis

Instrumentos Médicos e Equipamentos de Diagnóstico
Os ADCs de alta precisão e o design anti-interferência (suportando o relógio Spread Spectrum para reduzir EMI) são adequados para processamento de sinais de sensores médicos, como eletrocardiograma (ECG) e monitores de glicose no sangue. O recurso de baixo consumo de energia prolonga a vida útil da bateria de dispositivos portáteis, atendendo aos rigorosos requisitos de estabilidade e eficiência energética dos dispositivos médicos.

Dispositivos portáteis e terminais móveis

Suportando a interface da câmera (DCMI) e a interface LCD paralela (modo 8080/6800), ele pode ser usado para desenvolver leitores de código de barras portáteis e terminais de enfermagem móveis para aquisição e exibição de imagens. A interface FMC suporta conexão externa SDRAM/NAND Flash para atender aos requisitos de armazenamento de dados de grande capacidade.

4. Eletrônica automotiva e sistemas de veículos

Unidades de controle eletrônico de veículos (ECUs)

Dois barramentos CAN suportam comunicação eletrônica automotiva, em conformidade com o padrão ISO 11898, e podem ser usados ​​em módulos de controle de carroceria (BCMs), controladores de motor ou nós de sensores de veículos. A faixa de temperatura de nível industrial (-40°C a +105°C) garante uma operação estável em ambientes agressivos de veículos.

Entretenimento em veículos e sistemas de informação

As interfaces SPI/I²S suportam processamento de áudio no veículo, e o USB OTG HS pode se conectar a dispositivos USB ou módulos de carregamento no veículo. O suporte a sistemas operacionais em tempo real (RTOS) e MPU (Memory Protection Unit) aprimora a segurança do sistema, atendendo aos padrões de segurança funcional automotiva.

5. Comunicação e Internet das Coisas (IoT)

Computação de borda e IoT industrial

Com uma frequência principal de 180 MHz e conjunto de instruções DSP, ele pode realizar o pré-processamento de dados (como filtragem e criptografia) no nó de borda, reduzindo a carga na nuvem. Suportando a interface SDIO/MMC para conectar cartões de memória externos, é aplicável a gravadores de dados ou gateways IoT.

Dispositivos de comunicação sem fio

Ao conectar módulos Wi-Fi/5G externos via UART/SPI, ele pode construir dispositivos terminais IoT (como nós de sensores inteligentes e estações de monitoramento ambiental). O modo de baixo consumo de energia é adequado para redes de sensores sem fio (RSSFs) alimentadas por bateria, estendendo o ciclo de implantação de dispositivos.

6. IoT aeroespacial e industrial

Sistemas de controle embarcados

Em equipamentos aviônicos, é usado em sistemas de controle de voo de drones e controle de carga útil de satélite. Utilizando sua alta confiabilidade e recursos anti-interferência (verificação CRC, projeto EMC) para garantir a operação estável de aplicações de missão crítica.

Energia e equipamentos elétricos

Adequado para terminais de redes inteligentes e equipamentos de monitoramento de energia, ele pode monitorar os parâmetros da rede em tempo real através do barramento CAN e ADC. Combinado com o FMC para conectar Flash externo para armazenamento de dados históricos, ele atende aos requisitos do sistema de energia para desempenho em tempo real e integridade de dados.

Resumo

Com as vantagens abrangentes de um núcleo de alto desempenho, periféricos avançados, design de baixo consumo de energia e confiabilidade de nível industrial, o STM32F446ZCT6 se torna a escolha ideal para aplicações embarcadas de campo cruzado. Sua flexibilidade e escalabilidade permitem adaptar-se rapidamente às necessidades de diferentes cenários, fornecendo soluções eficientes, desde controle de alta precisão até IoT de baixo consumo de energia.

Atributos de STMicroelectronics STM32F446ZCT6

Folha de dados da STMicroelectronics STM32F446ZCT6

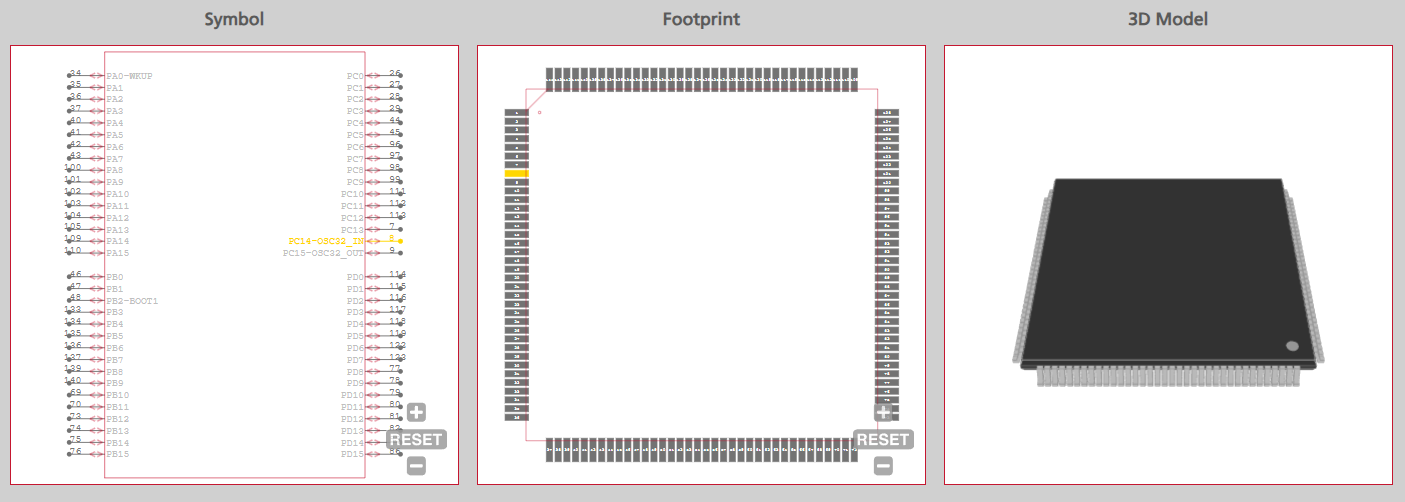

Símbolo e pegada da STMicroelectronics STM32F446ZCT6

Categoria-Microcontroladores da STMicroelectronics STM32F446ZCT6

Microcontroladoressão o cérebro dos sistemas embarcados modernos, integrando núcleos de processamento, memória e periféricos em um único chip para permitir o controle inteligente em diversos campos. Esses dispositivos minúsculos, mas poderosos, como as soluções baseadas em Arm® Cortex®, combinam computação de alto desempenho com eficiência energética, suportando operações em tempo real em automação industrial, eletrônicos de consumo e dispositivos médicos. Com a evolução das tecnologias, os microcontroladores agora apresentam recursos avançados, como aceleração de IA, conectividade segura e modos de baixo consumo de energia para atender às demandas da era IoT.
STMicroeletrônica STM32F446ZCT6destaca-se como um excelente exemplo, aproveitando um núcleo Cortex-M4 de 180 MHz com instruções FPU e DSP para desempenho de 225 DMIPS. Ele integra 256 KB Flash, 128 KB SRAM e periféricos avançados como USB OTG HS, barramentos CAN e ADCs de alta velocidade, permitindo controle preciso em acionamentos de motor e processamento de dados em tempo real em gateways industriais. Seu design de baixo consumo de energia (modo de espera de 1,28 µA) e confiabilidade de nível industrial (operação de -40°C a +105°C) o tornam ideal para computação de ponta e ambientes severos. Como uma solução versátil, o STM32F446ZCT6 exemplifica como os microcontroladores impulsionam a inovação em aplicações automotivas, médicas e IoT, combinando desempenho, eficiência e adaptabilidade perfeitamente.

Fabricante STM32F446ZCT6-STMicroelectronics

A STMicroelectronics se estabeleceu como pioneira nomicrocontrolador (MCU)domínio, impulsionando a inovação e estabelecendo padrões da indústria. A família STM32 da empresa, enraizada nas arquiteturas Arm®, revolucionou MCUs de baixo consumo de energia e alto desempenho. Por exemplo, a série STM32L foi pioneira em designs de consumo ultrabaixo com modos de espera de submicroamperes, ideais para IoT e dispositivos alimentados por bateria, enquanto a série STM32F7/F4 oferece computação de alto desempenho com núcleos Cortex-M7/M4, atingindo até 225 DMIPS para automação industrial e aplicações de ponta de IA.
As conquistas da empresa abrangem avanços técnicos e liderança de mercado. Ele introduziu recursos como o ART Accelerator™ para execução de Flash sem espera zero, FlexPowerControl para escalonamento dinâmico de tensão e mecanismos de segurança integrados (AES, TRNG) para atender às crescentes necessidades de segurança cibernética. A STMicroelectronics também prioriza o desenvolvimento do ecossistema, oferecendo ferramentas abrangentes, compatibilidade RTOS e uma vasta rede de parceiros, permitindo que os desenvolvedores acelerem o tempo de lançamento no mercado.
Com mais de 700 milhões de MCUs STM32 vendidos globalmente, a empresa domina setores que vão desde o automotivo (MCUs em conformidade com ISO 26262) até dispositivos médicos. O seu compromisso com a sustentabilidade é evidente nas certificações ECOPACK® e nos designs de eficiência energética. O STM32F446ZCT6, com seu núcleo Cortex-M4 de 180 MHz e confiabilidade de nível industrial, exemplifica como a STMicroelectronics continua a redefinir os recursos de MCU, combinando desempenho, eficiência e versatilidade para soluções embarcadas de última geração.
