No dia 23 de outubro, mundialmente conhecidosemicondutorfabricanteROHManunciou o lançamento do “BD67871MWV-Z", um IC de driver de motor CC trifásico sem escovas que emprega a tecnologia "TriC3™" para sistemas de média tensão (sistemas de 12 V a 48 V). Ao incorporar a lógica de acionamento proprietária da ROHM, estemotoristaCIatinge com sucesso a geração reduzida de calor FET e características de baixa EMI * 1. Estas duas características são normalmente difíceis de alcançar simultaneamente devido à sua relação de compromisso.
O que é TriC3
TriC3 é uma tecnologia de acionamento de portão inteligente desenvolvida pela ROHM que alcança otimização dupla de consumo de energia reduzido e interferência eletromagnética (EMI), detectando rapidamente informações de tensão FET e ajustando o controle do portão em tempo real. Esta tecnologia é aplicada a CIs de driver de motor trifásico sem escova com tensão nominal de 12 V a 48 V, como o BD67871MWV-Z. Reduz a geração de calor FET em aproximadamente 35%, garantindo baixo desempenho EMI.
O novo produto emprega a tecnologia de acionamento de porta inteligente proprietária da ROHM, “TriC3™”, permitindo detecção em alta velocidade de informações de tensão do FET e controle de porta em tempo real. Este método de controle não apenas reduz a geração de calor, diminuindo o consumo de energia do FET durante a comutação, mas também suprime o toque*2, alcançando características de baixa EMI. A verificação real do motor confirma que, em comparação com os produtos convencionais de acionamento de corrente constante da ROHM, o novo produto reduz a geração de calor FET em aproximadamente 35% em níveis equivalentes de EMI. Além disso, o novo produto adota o tipo de pacote padrão (UQFN28) e o layout de pinos comumente usados para CIs de driver de motor de equipamentos industriais de média tensão, ajudando a reduzir a carga de trabalho para modificações de circuitos e novos projetos.

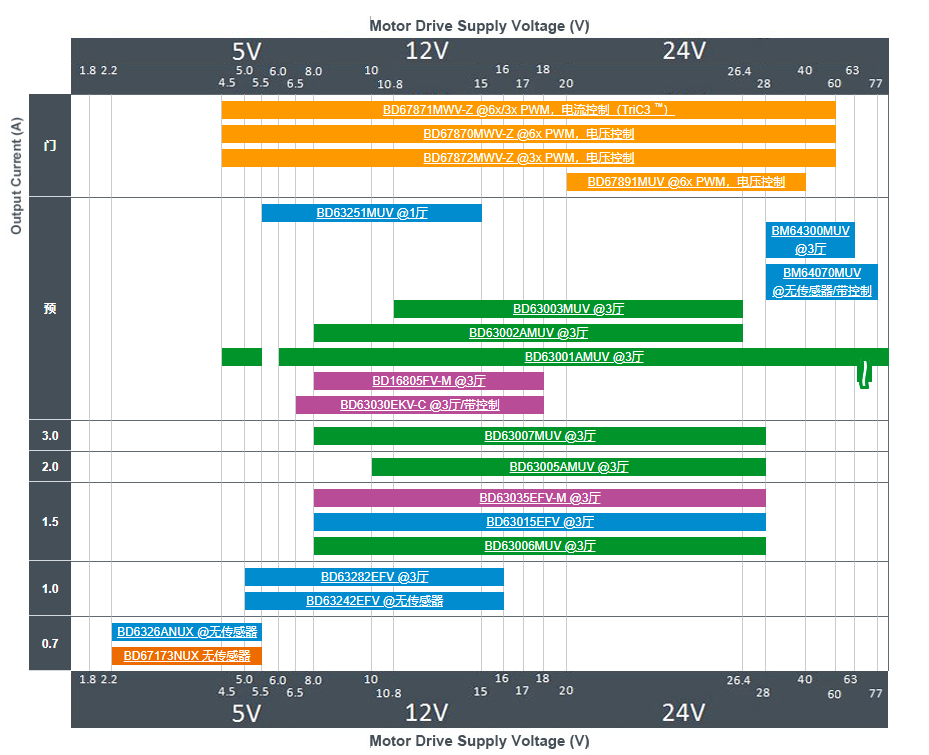

Os CIs de driver de motor CC trifásico sem escovas da ROHM são compatíveis com motores equipados com sensor Hall e motores sem sensor. Os ângulos de ativação são 120 graus, 150 graus e 180 graus (acionamento de onda senoidal). Como drivers altamente eficientes e confiáveis, a ROHM oferece uma ampla linha de produtos, incluindo soluções para alimentadores de papel, espelhos multifacetados, motores de ventiladores, unidades de disco óptico (ODDs) e muito mais.
BD67871MWV-ZDetalhes
O BD67871MWV-Z é montado em um inovador Active GateDrive (TriC3TM) que suprime EMI e reduz a geração de calor de dispositivos de energia MOSFET em sistemas de acionamento de motores. TriC3TM atinge essas funções monitorando várias tensões ao redor do dispositivo de energia MOSFET e usando essas informações de tensão para controlar de forma inteligente a corrente de acionamento do portão do dispositivo de energia MOSFET. É um IC driver de portão projetado para aplicações de motor CC sem escova trifásico. Ele pode acionar três meias-pontes que consistem em seis MOSFETs de potência de canal N de até 60 V. Possui função de retificação síncrona durante o carregamento do capacitor de inicialização para maior eficiência. Apesar do TriC3TM ser um tipo de acionamento de corrente constante, ele permite ciclo de trabalho 100% PWM e alta impedância por bombeamento de carga lenta.
Características
◼ Inovação Active Gate Drive (TriC3TM)
Controle de corrente de acionamento de portão multinível
Controle de corrente de portão em tempo real baseado em
Informações detectadas do estado de saída
Controle de ajuste de tempo morto
◼ Driver de portão de motor CC trifásico sem escova de 60 V
Ampla faixa de tensão de entrada de 4,5 V a 60 V
◼ Arquitetura de driver de portão baseada em Bootstrap
Função de retificação síncrona durante
Carregamento do capacitor Bootstrap
Driver Bootstrap Gate com fonte atual
Circuito para operação com ciclo de trabalho de 100% e estado de alta impedância (Hi-Z)
◼ IVCCQ super baixo (< 1 μA no modo de suspensão)
◼ Suporta entradas lógicas de 3,3 V e 5 V
◼ Suporta transientes negativos de até -5 V em *_SH
◼ Suporta modo IN/IN e EN/IN da UART
◼ Pacotes QFN compactos e pegadas
◼ Protocolo de comunicação UART
◼ A corrente base TriC3TM pode ser selecionada como resistor externo ou corrente constante interna
◼ A fonte de alimentação do Gate Driver (VREG) possui funções LDO e bomba de carga
◼ O pino SHUNT permite detecção de corrente com resistores externos
◼ Recursos de proteção integrados
Proteção VCC UVLO
Bootstrap (V*_BST-*_SH) Proteção UVLO
Proteção VREG UVLO
Desligamento térmico
Indicador de condição de falha (xFAULT)
