ICs da série 74HC vs 74LS: uma comparação abrangente

A série 74 de circuitos integrados (ICs)tem sido a espinha dorsal da eletrônica digital por décadas, permitindo o projeto de portas lógicas, flip-flops, contadores e outros blocos de construção digitais essenciais. Entre as variantes mais populares estãoo 74HCeSérie 74LS, cada um otimizado para aplicações específicas com base na tecnologia subjacente e nas características de desempenho. Este artigo explora suas diferenças em construção, parâmetros elétricos e casos de uso prático, ajudando os engenheiros a selecionar a série certa para seus projetos.

Tecnologia central: o que os diferencia?

A principal distinção entre as séries 74HC e 74LS reside na suatecnologia de semicondutores, que determina seu comportamento elétrico e adequação para diferentes ambientes:

Série 74LS: Abreviação de "Low-power Schottky TTL", esses ICs são baseados emLógica Transistor-Transistor (TTL). Eles usam transistores de junção bipolar (BJTs) com diodos Schottky para reduzir o tempo de comutação e o consumo de energia em comparação com variantes TTL anteriores (por exemplo, 7400). Os diodos Schottky evitam a saturação do transistor, permitindo velocidades de comutação mais rápidas.

Série 74HC: Abreviação de "High-speed CMOS", esses ICs são construídos emSemicondutor de Óxido Metálico Complementar (CMOS)tecnologia. Eles usam transistores de efeito de campo semicondutores de óxido metálico (MOSFETs) de canal P e canal N para atingir alta velocidade com consumo mínimo de energia. A tecnologia CMOS é conhecida por sua alta impedância de entrada e baixa dissipação de energia estática.

Comparação de parâmetros elétricos principais

As diferenças tecnológicas entre o 74HC e o 74LS resultam em características elétricas distintas, resumidas na tabela abaixo:

74LS: Estritamente dependente de uma fonte de alimentação de 5V (tolerância: ±5%). Desvios fora desta faixa podem causar mau funcionamento ou danos, limitando seu uso em dispositivos alimentados por bateria com tensões variáveis.

74HC: Opera em uma ampla faixa (2V–6V), tornando-os adaptáveis ​​a projetos de baixa tensão (3,3V) e sistemas legados de 5V. Esta flexibilidade é crítica para a eletrônica moderna, onde a eficiência energética e a diversidade de tensão são prioridades.

2.Consumo de energia

74LS: Consome energia estática significativa (mesmo quando ocioso) devido ao fluxo contínuo de corrente nos BJTs. A energia dinâmica (durante a comutação) contribui para isso, tornando-os inadequados para dispositivos alimentados por bateria.

74HC: Tem consumo de energia estática próximo de zero (MOSFETs consomem corrente apenas durante a comutação). A potência dinâmica aumenta com a frequência, mas permanece muito inferior ao 74LS em velocidades operacionais típicas. Isso torna o 74HC ideal para eletrônicos portáteis.

3.Velocidade e atraso de propagação

74LS: Oferece um atraso de propagação de ~9ns a 5V, adequado para aplicações de velocidade moderada (até ~50MHz).

74HC: Alcança um atraso de ~7ns em 5V, com comutação mais rápida em tensões mais altas (por exemplo, 6V). Embora não seja tão rápido quanto as variantes TTL de alta velocidade (por exemplo, 74F), o 74HC atende às necessidades da maioria dos circuitos digitais de uso geral (até ~100MHz).

4.Características de entrada/saída

Impedância de entrada: 74LS possui baixa impedância de entrada (~10kΩ), o que pode carregar fontes de sinal (por exemplo, sensores, microcontroladores). O 74HC, com sua impedância de entrada de ~10¹²Ω, consome corrente insignificante, tornando-o adequado para interface com fontes de alta impedância.

Unidade de saída: 74LS pode dissipar mais corrente (8mA) do que 74HC (4mA), tornando-o melhor no acionamento de cargas pesadas como LEDs ou relés sem buffers externos. Entretanto, a saída do 74HC é suficiente para a maioria das interfaces de nível lógico.

Imunidade ao Ruído: As margens de ruído mais altas do 74HC (devido à lógica CMOS) o tornam mais resistente a ruídos elétricos – críticos em ambientes industriais ou PCBs lotados com alta interferência eletromagnética (EMI).

5.Compatibilidade

74LS: É compatível com TTL, o que significa que funciona perfeitamente com outros dispositivos TTL, mas requer shifters de nível para fazer interface com circuitos CMOS.

74HC: É compatível com TTL e CMOS em 5V, simplificando projetos de tecnologia mista. Em tensões mais baixas (3,3 V), ele faz interface direta com microcontroladores CMOS modernos.

Circuito do 74LS74

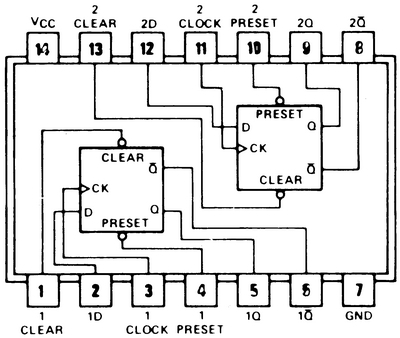

A figura abaixo mostra o diagrama lógico interno de um flip-flop 74LS74 duplo tipo D acionado por borda positiva, destacando as conexões e funções do clock, predefinições e entradas claras em seus pinos.

Outros CIs da série 74LS

Contadores
74LS90: Contador decimal assíncrono, configurável para modos binário/decimal, com funções de reset e set. Usado na divisão do relógio e na contagem de pulsos.
74LS161: Contador binário síncrono de 4 bits com reinicialização e predefinição síncrona, alta frequência (~ 30 MHz), adequado para medidores de frequência digitais.
74LS163: Semelhante ao 74LS161, mas com reinicialização síncrona, reduzindo falhas.
74LS192: Contador decimal ascendente/descendente síncrono, com reset e predefinição assíncronos. Usado em contagem bidirecional (por exemplo, contagem em linha de montagem).

Registros
74LS174: Registrador flip-flop D de 6 bits com entrada/saída paralela e reset. Usado para armazenamento temporário de dados.
74LS194: Registrador de deslocamento bidirecional de 4 bits que suporta deslocamentos para a esquerda/direita e conversão serial-paralela (por exemplo, comunicação UART).
74LS374: Registro flip-flop D de 8 bits com saída tri-state, adequado para isolamento de dados de barramento (por exemplo, interação processador-periférico).

Codificadores e decodificadores
74LS148: Codificador de prioridade de linha de 8 para 3 com prioridade de entrada mais alta. Usado na digitalização do teclado.
74LS47: Decodificador BCD para sete segmentos acionando tubos nixie, com função de blanking (por exemplo, displays de multímetro).
74LS138: decodificador de 3 a 8 linhas. Usado para decodificação de endereço (por exemplo, endereçamento de memória).

Multiplexadores e seletores de dados
74LS151: Seletor de dados 8 para 1, bloqueando entradas por meio de linhas de endereço. Usado para comutação de múltiplos sinais (por exemplo, aquisição de sensor).
74LS153: Seletores duplos 4 para 1 compartilhando linhas de endereço, adequados para seleção paralela de dados.

Flip-flops e travas
74LS74: Flip-flops Dual D com disparo por borda ascendente e set/reset assíncrono. Usado em circuitos sequenciais.
74LS75: Trava de 4 bits com travamento de alto nível. Usado para buffer de saída A/D.
74LS112: Flip-flops JK duplos com disparo por borda descendente, capazes de contagem e divisão de frequência.

Unidades Lógicas Aritméticas e Comparadores
74LS181: ALU de 4 bits que suporta 16 operações aritméticas/lógicas, núcleo dos primeiros microprocessadores.
74LS85: Comparador de magnitude de 4 bits com saída "maior/menor/igual". Usado na classificação de dados.

Chips de funções especiais
74LS245: Transceptor de barramento bidirecional de 8 bits com controle de direção. Usado para transmissão de barramento bidirecional (por exemplo, interface processador-memória).
74LS259: trava endereçável de 8 bits, bloqueando o armazenamento por meio de linhas de endereço. Usado para acionamento de matriz de LED.

Circuito do 74HC00

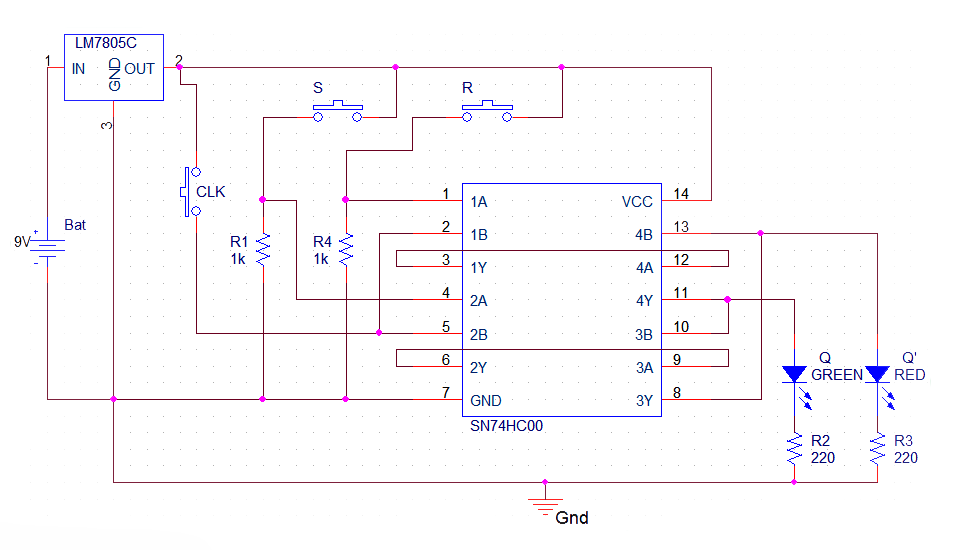

O74HC00é um circuito integrado de 14 pinos que abriga quatro portas NAND, aproveitando a tecnologia CMOS avançada. Esta configuração permite uma velocidade semelhante aos ICs LS-TTL, ao mesmo tempo que exige menor consumo de energia. A figura abaixo mostra o diagrama esquemático de um circuito flip-flop SR usando o IC de porta NAND 74HC00, completo com valores de componentes e conexões para implementar funcionalidades de configuração e reinicialização.

Aplicações Práticas: Escolhendo a Série Certa

Escolher74LSQuando:

Condução de cargas pesadas: Aplicações que exigem alta corrente de saída (por exemplo, matrizes de LED, pequenos relés) se beneficiam da capacidade de afundamento mais forte do 74LS.

Sistemas TTL legados: Atualizar ou reparar equipamentos mais antigos (por exemplo, computadores antigos, controladores industriais) que usam lógica TTL de 5V.

Projetos de velocidade moderada e somente 5 V: Circuitos simples como portas lógicas, contadores ou multiplexadores operando em 5V sem necessidade de operação em baixa potência.

Escolher74HCQuando:

Dispositivos alimentados por bateria: O baixo consumo de energia estática torna o 74HC ideal para eletrônicos portáteis (por exemplo, controles remotos, rastreadores de fitness).

Sistemas de Baixa Tensão: Projetos que utilizam fontes de 3,3 V ou 2,5 V (por exemplo, sensores IoT, sistemas embarcados com microcontroladores ARM).

Ambientes de alto ruído: Controles industriais, eletrônicos automotivos ou sistemas de energia onde a imunidade a ruídos é crítica.

Projetos de sinais mistos: Interface com componentes TTL e CMOS sem shifters de nível (em 5V).

Equívocos comuns

Mito: "74HC é sempre melhor que 74LS."
Fato: O 74LS é excelente em aplicações de alta corrente somente 5V. O 74HC é superior em cenários de baixa potência e tensão flexível.

Mito: "74LS está obsoleto."
Fato: Embora o 74HC seja mais popular em novos designs, o 74LS permanece em produção para sistemas legados e casos específicos de uso de alta corrente.

Mito: "74HC pode substituir 74LS em todos os circuitos."
Fato: O 74HC pode exigir buffers externos para acionar cargas pesadas que o 74LS manipula diretamente.

Conclusão

A série 74LS de circuitos integrados, com sua tecnologia TTL madura e desempenho estável, ocupa uma posição importante no projeto de circuitos digitais. Emboraa série 74HC baseada em CMOSgradualmente se tornou o mainstream,a série 74LSpermanece insubstituível em cenários que exigem alta corrente de saída (como condução de cargas pesadas) ou compatibilidade com sistemas legados.
