No vasto e intrincado domínio da eletrônica digital, os circuitos integrados (ICs) servem como blocos de construção que permitem a criação de sistemas complexos e poderosos. Entre estes,o IC 7408ocupa um lugar especial como um componente fundamental no projeto lógico digital. Este artigo tem como objetivo fornecer uma compreensão abrangente do IC 7408, abrangendo seu conceito básico, diagrama de pinos, tabela verdade, princípio de funcionamento, recursos, aplicações e muito mais. Quer você seja um novato na área de eletrônica ou um engenheiro experiente, este guia irá equipá-lo com o conhecimento para utilizar efetivamente o IC 7408 em seus projetos.
Conceito Básico de IC 7408
Esta operação lógica simples, mas poderosa, constitui a base para muitos circuitos digitais. Por exemplo, em um sistema de segurança, uma porta AND pode ser usada para garantir que um alarme seja acionado apenas quando um sensor de movimento e um sensor de porta aberta forem ativados simultaneamente.O CI 7408, com suas quatro portas AND, fornece uma maneira conveniente e compacta de implementar múltiplas operações lógicas AND em um único circuito.

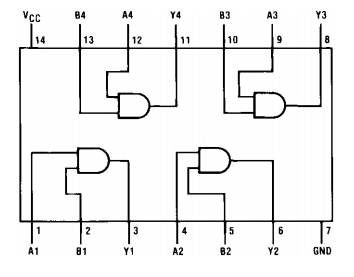

Diagrama de pinos do IC 7408
O IC 7408 é normalmente embalado em um pacote Dual Inline (DIP) de 14 pinos. Cada pino tem uma função específica, que é crucial entender para uma conexão adequada do circuito.
| Pino nº. | Nome do pino | Descrição |
| 1 | Uma porta de entrada 1 | A primeira entrada para a primeira porta AND |
| 2 | Porta de entrada B 1 | A segunda entrada para a primeira porta AND |
| 3 | Porta de saída Y 1 | A saída para a primeira porta AND |
| 4 | Uma porta de entrada 2 | A primeira entrada para a segunda porta AND |
| 5 | Porta de entrada B 2 | A segunda entrada para a segunda porta AND |
| 6 | Porta de saída Y 2 | A saída para a segunda porta AND |
| 7 | Chão | Conectado ao terra ou ao lado negativo da fonte de alimentação |
| 8 | Porta de saída Y 3 | A saída para a terceira porta AND |
| 9 | Porta de entrada B 3 | A segunda entrada para a terceira porta AND |
| 10 | Uma porta de entrada 3 | A primeira entrada para a terceira porta AND |
| 11 | Porta de saída Y 4 | A saída para a quarta porta AND |
| 12 | Porta de entrada B 4 | A segunda entrada para a quarta porta AND |
| 13 | Uma porta de entrada 4 | A primeira entrada para a quarta porta AND |
| 14 | Vcc - Fornecimento Positivo | Conectado ao lado positivo da fonte de alimentação |
Esta configuração de 14 pinos permiteo CI 7408para abrigar quatro portas AND independentes, tornando-o um componente compacto e eficiente para realizar operações lógicas em diversos circuitos digitais. O pacote duplo em linha (DIP) do IC foi projetado para fácil inserção em placas de ensaio ou soldagem em placas de circuito impresso (PCBs). A separação clara dos pinos de entrada e saída de cada porta no IC torna conveniente para os projetistas de circuitos utilizar o 7408 em projetos complexos sem interferência entre as portas.
Tabela Verdade de IC 7408
| Entrada A | Entrada B | Saída Y |
|---|---|---|
| 0 (Baixo) | 0 (Baixo) | 0 (Baixo) |
| 0 (Baixo) | 1 (alto) | 0 (Baixo) |
| 1 (alto) | 0 (Baixo) | 0 (Baixo) |
| 1 (alto) | 1 (alto) | 1 (alto) |
A tabela verdade é uma ferramenta fundamental para a compreensão e projeto de circuitos digitais. Ele permite que os engenheiros prevejam a saída de um circuito com base nos valores de entrada, o que é essencial para solucionar problemas e otimizar o desempenho do circuito.
Princípio de funcionamento do IC 7408
Estágio de entrada: Cada porta AND possui um transistor multiemissor no estágio de entrada. Os emissores deste transistor estão conectados aos pinos de entrada (por exemplo, para o Gate 1, os emissores estão conectados a A1 e B1). Quando ambas as entradas estão altas (nível lógico 1), as junções base - emissor do transistor multiemissor são polarizadas diretamente. Isso faz com que a corrente flua através do transistor.
Estágio de saída: O estágio de saída da porta AND consiste em uma configuração de saída de totem. Ele tem um transistor pull-up superior e um transistor pull-down inferior. Quando a corrente flui através do transistor multiemissor no estágio de entrada (ou seja, quando ambas as entradas estão altas), o transistor pull-down inferior no estágio de saída é ligado. Isso aproxima a tensão de saída do nível de terra (nível lógico 0). Quando uma ou ambas as entradas estão baixas, o transistor multiemissor no estágio de entrada não conduz e o transistor pull-up superior no estágio de saída é ligado. Isso aproxima a tensão de saída do nível VCC (nível lógico 1).
Em essência, o IC 7408 usa as propriedades elétricas dos transistores para implementar a operação lógica AND. O uso da tecnologia TTL oferece vantagens como operação em velocidade relativamente alta e boa imunidade a ruídos, tornando o 7408 adequado para uma ampla gama de aplicações digitais.
Recursos e especificações do IC 7408
Recursos do IC 7408
Múltiplas portas AND: Como um quad 2 - porta AND de entrada,o 7408fornece quatro portas AND independentes em um único pacote. Isso reduz a contagem de componentes em um circuito, simplifica o layout da PCB e também pode reduzir o custo geral do circuito.
Compatibilidade: O 7408 é compatível com outras famílias lógicas como CMOS (Metal Complementar - Óxido - Semicondutor) e NMOS (Metal N - Canal - Óxido - Semicondutor). Isso permite fácil integração em uma ampla variedade de sistemas digitais. Entretanto, ao fazer interface com circuitos CMOS, algumas considerações adicionais podem ser necessárias, como mudança de nível, para garantir a operação adequada.
Imunidade a alto ruído: Dispositivos baseados em TTL como o 7408 são conhecidos por sua alta imunidade a ruídos. Eles podem tolerar uma certa quantidade de ruído elétrico nas linhas de entrada sem afetar a lógica de saída. Isto os torna adequados para uso em ambientes onde possa haver interferência eletromagnética, como ambientes industriais.
Comutação de alta velocidade: O 7408 tem uma velocidade de comutação relativamente rápida. O atraso de propagação, que é o tempo que leva para que uma alteração na entrada seja refletida na saída, está normalmente na faixa de 10 a 15 nanossegundos. Isto o torna adequado para aplicações onde são necessários tempos de resposta rápidos, como em processamento digital de dados e sistemas de comunicação.
Capacidade de dispersão: O 7408 possui um ventilador - de 10 cargas TTL. Fan-out refere-se ao número de entradas TTL padrão que a saída do IC pode acionar. Isso significa que a saída de cada porta AND no 7408 pode ser conectada a até 10 outras entradas compatíveis com TTL sem a necessidade de buffer ou amplificação adicional.
Ampla faixa de temperatura operacional: O IC 7408 pode operar em uma faixa de temperatura relativamente ampla, normalmente de 0°C a 70°C. Isso o torna adequado para uso em diversas aplicações, desde eletrônicos de consumo até sistemas de controle industrial. Também estão disponíveis versões de temperatura estendida que podem operar em condições ainda mais extremas.
Especificações IC 7408
Especificação do circuito integrado 7408 | Descrição |
Tipo | Quad 2 entradas AND Gate |
Número de portões | 4 portas AND independentes |
Número de pinos | 14 |
Tensão de alimentação (Vcc) | Normalmente 4,75 V a 5,25 V (nível TTL) |
Tensão de entrada (alta) | Mínimo 2V (para uma entrada de alto nível) |
Tensão de entrada (baixa) | Máximo 0,8 V (para uma entrada de baixo nível) |
Tensão de saída (alta) | Perto de Vcc (quando a saída está alta) |
Tensão de saída (baixa) | Perto de 0V (quando a saída está baixa) |
Temperatura operacional | Geralmente 0°C a 70°C |
Fan-out | 10 cargas TTL |
Atraso de propagação | Aproximadamente 10-15ns |
Dissipação de energia | Cerca de 10-20 mW por porta |
Tipo de pacote | Pacote duplo em linha (DIP) |
Aplicações do IC 7408
Portas Lógicas Digitais: O 7408 é, em sua essência, usado para implementar portas lógicas AND. Essas portas são fundamentais no projeto de circuitos digitais e são usadas para construir funções lógicas mais complexas. Por exemplo, em um circuito comparador digital, portas AND podem ser usadas para comparar dois números binários bit a bit.
Contadores binários: Em um circuito contador binário, portas AND podem ser usadas em combinação com flip-flops para controlar a sequência de contagem. O 7408 pode ser usado para implementar a lógica que determina quando o contador deve aumentar ou reiniciar.
Multiplexadores: Multiplexadores são circuitos que selecionam um dos vários sinais de entrada e o encaminham para a saída. As portas AND são usadas na lógica de controle dos multiplexadores para determinar qual entrada deve ser selecionada com base nos sinais de controle. O 7408 pode ser usado para implementar essas funções de controle baseadas em AND.
Sandálias de dedo: Flip - flops são elementos básicos de memória em circuitos digitais. As portas AND são usadas na construção de flip-flops para controlar as entradas de set, reset e clock. O 7408 pode ser usado para implementar a lógica AND necessária para operação de flip - flop.
Motorista/receptor de ônibus: Em um sistema digital com um barramento comum, drivers de barramento e receptores são usados para conectar diferentes componentes ao barramento. Portas AND podem ser usadas na lógica de controle desses drivers e receptores para garantir a transferência adequada de dados. O 7408 pode ser usado para implementar tais funções de controle.
Decodificadores de endereço: Os decodificadores de endereço são usados em sistemas de memória para selecionar um local de memória específico com base nas entradas de endereço. As portas AND são usadas na lógica do decodificador para decodificar os bits de endereço. O 7408 pode ser usado para construir esses circuitos decodificadores de endereço.
Travas de dados: As travas de dados são usadas para armazenar dados temporariamente. As portas AND são usadas na lógica de controle das travas de dados para controlar quando os dados são carregados na trava. O 7408 pode ser usado para implementar esta lógica de controle.
Projetos Educacionais e Experimentais: Devido à sua simplicidade e natureza fundamental, o 7408 é amplamente utilizado em ambientes educacionais para ensinar conceitos de lógica digital. Os alunos podem usá-lo para construir circuitos digitais básicos e aprender sobre a operação de portas AND, bem como de sistemas digitais mais complexos.
Classificações máximas absolutas de IC 7408
O IC 7408As classificações máximas absolutas do definem os limites operacionais críticos para evitar danos permanentes ou degradação do desempenho. Essas classificações incluem:
| Tensão de alimentação | 7V |
| Tensão de entrada | 5,5V |
| Temperatura operacional do ar livre | 0°C a +70°C |
| Faixa de temperatura de armazenamento | -65°C a +150°C |
| Atraso máximo de propagação | 10 ns |
| Operação em alta velocidade | até 10MHz |
Tensão de alimentação (Vcc): A tensão de alimentação máxima permitida é de 7V, excedendo os 5V recomendados em 40%. Exceder isso pode causar fuga térmica ou quebra do transistor.
Tensão de entrada: As entradas não devem exceder 5,5 V, pois tensões acima disso podem polarizar diretamente os diodos de proteção de entrada, levando a um fluxo excessivo de corrente e potencial queima.
Temperatura operacional: O 7408 de nível comercial funciona entre 0°C e 70°C. A operação prolongada além de 70°C aumenta o vazamento do transistor, arriscando erros lógicos, enquanto abaixo de 0°C, a mobilidade reduzida da portadora pode diminuir as velocidades de comutação.
Temperatura de armazenamento: O IC suporta temperaturas de -65°C a 150°C durante o armazenamento, mas temperaturas extremas podem degradar os materiais da embalagem ou alterar as características internas dos componentes.
Atraso de propagação: Embora não seja uma classificação de estresse, o atraso máximo de propagação de 10ns em altas velocidades garante a integridade do tempo; exceder as frequências recomendadas (até 10 MHz) pode causar violações do tempo de configuração/retenção.
Corrente de saída: Cada saída pode drenar até 16mA (estado BAIXO) ou fornecer 400μA (estado ALTO). Exceder esses limites sobrecarrega o estágio de saída do totem, potencialmente danificando os transistores.
Aderir a essas classificações é crucial. Por exemplo, aplicar 7 V a Vcc por longos períodos pode derreter as juntas de solda internas, enquanto tensões de entrada acima de 5,5 V podem causar curto-circuito nos diodos de proteção. Certifique-se sempre de que as condições operacionais permaneçam dentro desses limites para manter a confiabilidade e a longevidade.
Óperaoperação do Circuito Integrado 7408
O IC 7408opera via lógica transistor-transistor (TTL), abrigando quatro portas AND de 2 entradas. Cada porta usa um transistor multiemissor no estágio de entrada: quando ambas as entradas estão altas (≥2V), os emissores do transistor são polarizados reversamente, permitindo que a corrente flua para o estágio de saída. O estágio de saída apresenta uma configuração de totem: um transistor pull-down conduz, puxando a saída para baixo (≤0,4V). Se qualquer uma das entradas estiver baixa (≤0,8V), o emissor do transistor de entrada é polarizado diretamente, cortando o transistor pull-down e ativando o transistor pull-up, elevando a saída (≥2,4V). Com um atraso de propagação de 10–15ns, ele aciona 10 cargas TTL, consumindo 40–80mW. Seu design TTL oferece imunidade a ruídos, mas restringe a operação a 4,75–5,25 V, tornando-o adequado para sistemas digitais clássicos onde a confiabilidade supera as necessidades modernas de baixo consumo de energia.
Equivalente a IC 7408
Alternativas equivalentes ao IC 7408 incluem os ICs 74LS08, HEF4081, SN7408, 74HC08, 74HCT08, CD4081, MC14008 e SN54LS08. Qualquer um dos dois chips pode ser reconfigurado para funcionar como uma porta AND. Para transformá-los em uma porta AND, as duas entradas da porta são destacadas de suas bases originais. Posteriormente, as entradas são vinculadas a botões, permitindo a alteração da lógica de entrada. A saída da porta AND se manifesta como a tensão no resistor. Esta saída é então ligada a um LED, servindo como um indicador para discernir o estado da saída.
| Modelo | Tipo de tecnologia | Faixa de tensão | Consumo de energia | Atraso | Principais vantagens |
|---|---|---|---|---|---|
| 7408 | TTL padrão | 4,75-5,25V | 40-80mW | 10-15s | Design clássico com forte compatibilidade. |
| 74LS08 | Schottky TTL de baixa potência | 4,75-5,25V | 8-16mW | 8s | Baixo consumo de energia e alta velocidade. |
| 74HC08 | CMOS de alta velocidade | 2-6 V | Nível de microwatt (estático) | 5-15s | Ampla faixa de tensão e baixo consumo de energia. |
| 74HCT08 | CMOS compatível com TTL | 2-6 V | Nível de microwatt (estático) | 5-15s | Compatibilidade de entrada TTL com baixo consumo de energia CMOS. |
| CD4081 | CMOS de ampla tensão | 3-18V | Nível de microwatt (estático) | 40-70ns | Faixa de tensão ultra ampla, aciona diretamente pequenas cargas. |
| HEF4081 | CMOS de nível industrial | 3-18V | Nível de microwatt (estático) | 40-70ns | Ampla faixa de temperatura, adequada para ambientes industriais. |
| SN54LS08 | TTL de baixa potência de nível militar | 4,75-5,25V | 8-16mW | 8s | Ampla faixa de temperatura (-55°C a 125°C). |
Considerações de projeto ao usar IC 7408
Fonte de energia:Conforme mencionado anteriormente, o 7408 opera com uma fonte de alimentação de 5V com faixa de tolerância. É crucial garantir que a tensão da fonte de alimentação esteja dentro desta faixa para evitar danos ao IC e garantir a operação adequada. Além disso, o desacoplamento de energia adequado deve ser implementado. Um capacitor cerâmico de 0,1 μF deve ser conectado entre os pinos VCC e GND do 7408 para filtrar ruído de alta frequência. Isso ajuda a estabilizar a fonte de alimentação e evita que qualquer ruído elétrico afete a operação lógica do IC.
Carregamento de entrada e saída:O 7408 tem capacidade de distribuição limitada de 10 cargas TTL. Ao conectar as saídas do 7408 a outros componentes, é importante não exceder esse limite de fan-out. Se for necessário acionar mais cargas, podem ser necessários circuitos de buffer ou portas adicionais. Da mesma forma, os pinos de entrada do 7408 não devem ser sobrecarregados com capacitância ou resistência excessiva, pois isso pode afetar os níveis do sinal de entrada e o desempenho geral do IC.
Entradas não utilizadas:Os pinos de entrada não utilizados das portas AND no 7408 não devem ficar flutuando. As entradas flutuantes podem captar ruído elétrico, o que pode fazer com que a saída alterne de forma imprevisível. As entradas não utilizadas devem ser conectadas a VCC (através de um resistor pull-up, normalmente 10kΩ) ou GND (através de um resistor pull-down) para garantir um nível lógico definido.
Considerações sobre tempo:O atraso de propagação do 7408 deve ser levado em consideração em circuitos digitais de alta velocidade. Em circuitos onde a temporização precisa é crítica, como em sistemas digitais síncronos, o atraso de propagação pode afetar a temporização e a sincronização geral do sistema. Os projetistas podem precisar ajustar a frequência do clock ou adicionar elementos de atraso adicionais para compensar o atraso de propagação do 7408.
Como devem ser as entradas em 7408 para que a saída seja alta?
Para obter uma saída alta no circuito integrado 7408, ambas as entradas da respectiva porta AND devem estar no estado lógico alto. O 7408 emprega Lógica Transistor-Transistor (TTL), definindo uma entrada alta como uma tensão de pelo menos 2,0 V (dentro de sua faixa de alimentação de 4,75–5,25 V). Quando ambas as entradas de uma porta AND de 2 entradas são altas, o transistor de entrada multiemissor é polarizado reversamente, permitindo o fluxo de corrente para o estágio de saída. Isso ativa o transistor pull-up na configuração totem-pole, levando a saída a um nível alto (≥2,4V).
Se qualquer uma das entradas estiver baixa (≤0,8 V), o transistor de entrada é polarizado diretamente, cortando o transistor pull-up e acionando o transistor pull-down, que reduz a corrente e puxa a saída para baixo. O design TTL do 7408 requer polarização de entrada cuidadosa: entradas flutuantes podem registrar inadvertidamente como altas devido ao ruído, mas para uma operação confiável, as entradas não utilizadas devem ser vinculadas a Vcc (alta) por meio de um resistor de 1kΩ. Isto garante níveis lógicos consistentes e evita estados de saída inesperados, mantendo o comportamento fundamental da porta AND: saídas altas somente quando todas as entradas são altas.
Pacote IC 7408
O IC 7408é comumente embalado em um pacote duplo em linha (DIP) de 14 pinos, um formato clássico de furo passante com duas fileiras paralelas de sete pinos cada. O pacote DIP apresenta um entalhe ou covinha em uma extremidade para orientação do pino, com o pino 1 localizado adjacente ao entalhe. Este design garante fácil inserção em protoboards ou soldagem em PCBs, tornando-o ideal para prototipagem e projetos educacionais. As dimensões da embalagem normalmente medem cerca de 19 mm de comprimento e 6,5 mm de largura, com passo de pino de 2,54 mm (0,1 polegada), em conformidade com o espaçamento padrão da indústria.
Para aplicações de montagem em superfície, o 7408 também está disponível em pacotes SOIC (Small Outline Integrated Circuit), que reduzem o espaço da placa enquanto mantêm a compatibilidade funcional. Os pacotes DIP e SOIC são construídos com materiais epóxi ou plástico, proporcionando proteção mecânica e estabilidade térmica dentro da faixa de operação do IC (0–70°C). O design do pacote garante a dissipação de calor adequada para o consumo de energia de 40–80mW, enquanto as configurações dos pinos seguem estritamente o padrão da série 7400, permitindo integração perfeita com outros componentes TTL.
IC 7408 Fabricante
IC7408é fabricado por várias empresas de semicondutores. Os principais fabricantes são os seguintes:
Instrumentos Texas (TI): Como designer e fabricante líder global de semicondutores e produtos de tecnologia de informática, a TI oferece uma ampla gama de produtos, incluindo os circuitos integrados da série 74xx, e o 7408 está entre eles.
Semicondutor Fairchild: É uma das pioneiras na indústria de semicondutores, com histórico de produção de circuitos integrados lógicos da série 74xx. Após serem adquiridos pela On Semiconductor, os produtos e tecnologias originalmente da Fairchild Semiconductor continuam a ser desenvolvidos e comercializados sob a marca On Semiconductor, portanto a On Semiconductor também produz 7408.
Semicondutores NXP: Originada da Philips Semiconductors, a NXP também é um conhecido fabricante de circuitos integrados lógicos, que produz 7408 circuitos integrados que atendem às especificações padrão.
STMicroeletrônica: Uma empresa global de semicondutores, a STMicroelectronics fabrica uma variedade de circuitos integrados, abrangendo a série 74xx, e sua linha de produtos inclui o 7408.
Além disso, existem outras empresas, como a Diodes Incorporated, que também podem produzir o 7408 ou seus produtos equivalentes.
Vantagens do IC 7408
O IC 7408, um componente TTL (Transistor-Transistor Logic) por excelência, oferece vantagens duradouras que solidificam seu papel na eletrônica digital. Isso ésimplicidade e arquitetura lógica fundamentalse destacam: como uma porta AND quádrupla de 2 entradas, ela executa a função booleana central \(Y = A \cdot B\) com clareza, onde a saída é alta apenas quando ambas as entradas são altas. Essa operação simples o torna ideal para fins educacionais, projetos amadores e sistemas legados, exigindo experiência mínima em design para implementação.
Compatibilidade robusta com ecossistemas TTLé outro ponto forte. Operando a 5V com níveis de entrada/saída padronizados (VIH ≥2V, VOL ≤0,4V), o 7408 integra-se perfeitamente com outros componentes da série 74xx, como flip-flops e decodificadores. Seu pacote DIP de 14 pinos padrão da indústria (e variantes de montagem em superfície) garante fácil prototipagem em placas de ensaio ou integração de PCB, mantendo a compatibilidade ao longo de décadas de design digital.
O 7408entregadesempenho confiável em aplicações de média velocidadecom atraso de propagação de 10–15ns, adequado para frequências de clock de até 10MHz. Isso éforte capacidade de acionamento(sinking 16mA/ sourcing 400μA) permite conexão direta a LEDs, relés ou até 10 cargas TTL, eliminando a necessidade de buffers adicionais.
Economia e ampla disponibilidadeaumentar ainda mais o seu apelo. Fabricado pela Texas Instruments, NXP e STMicroelectronics, o 7408 permanece acessível e acessível, tornando-o uma escolha ideal para projetos com orçamento limitado. Embora as alternativas CMOS modernas ofereçam menor consumo de energia, a durabilidade, imunidade a ruído e facilidade de uso do 7408 continuam a justificar sua relevância em sistemas de controle industrial, ed.
