Texas Instruments SN74ACT16245QDLREP+BOM
OTexas Instruments SN74ACT16245QDLREPé um transceptor de barramento de 16 bits de alto desempenho. Projetado para ambientes industriais e automotivos severos, ele opera de forma confiável de -40°C a +125°C. Com sua arquitetura dupla de 3 estados e não inversora de 8 bits, ele permite uma transferência de dados bidirecional eficiente. Ele oferece compatibilidade TTL, operação com baixo ruído e excelentes recursos de condução de barramento, tornando-o ideal para comunicação de dados em alta velocidade em aplicações exigentes.
Recursos da Texas Instruments SN74ACT16245QDLREP
O SN74ACT16245QDLREP da Texas Instruments é umtransceptor de barramento de 16 bits de alto desempenho, projetado especificamente para aplicações industriais e automotivas em ambientes agressivos. A seguir está um resumo de seus principais recursos:
Confiabilidade em uma ampla faixa de temperatura
Faixa de temperatura operacional: -40°C a +125°C, adequada para ambientes de alta e baixa temperatura.
Possui certificação de componentes alinhada com os padrões da indústria JEDEC e passou em testes de vida acelerados, como HAST (Teste de Estresse Altamente Acelerado) e ciclos de temperatura, garantindo estabilidade a longo prazo.
Transmissão de dados bidirecional
Ele apresenta uma arquitetura de transceptor de três estados não inversora dupla de 8 bits, suportando comunicação de barramento bidirecional assíncrona.
A direção do fluxo de dados (A→B ou B→A) é controlada pelo pino DIR, e o pino G pode isolar completamente o barramento.
Compatibilidade TTL e capacidade de condução de ônibus
A entrada é compatível com tensão TTL e a saída possui um design de três estados, permitindo acionar diretamente as linhas de barramento.
Ele suporta transmissão de dados bidirecional e possui uma arquitetura passante que otimiza o layout da PCB.
Design de baixo ruído
A configuração distribuída dos pinos VCC e GND reduz a interferência de ruído durante a comutação de alta velocidade.
É adequado para cenários de transmissão de dados de alta frequência.
Suporte aprimorado à fabricação
Ele fornece suporte aprimorado para problemas de DMS (Diminuição da Fonte de Fabricação) para garantir a estabilidade do fornecimento a longo prazo.
Possui um mecanismo de notificação de alteração de produto bem estabelecido, que é conveniente para os clientes gerenciarem os riscos da cadeia de suprimentos.
Embalagem e Compatibilidade

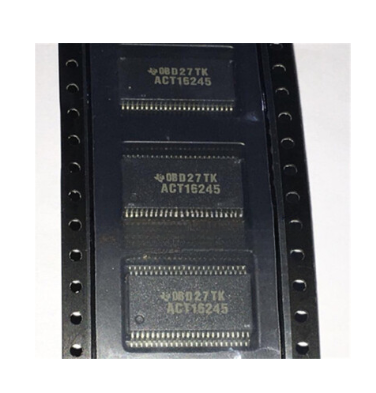

É embalado em SSOP (DL) e vem em embalagens de fita e bobina, em conformidade com o padrão RoHS.
É membro da família Texas Instruments Widebus e é compatível com outros dispositivos da mesma série.
Especificações Técnicas
Tensão de alimentação: 4,5 V a 5,5 V (VCC)
Faixa de tensão de entrada: -0,5V a VCC + 0,5V
Corrente de saída: ±24mA (contínua)
Temperatura operacional: -40°C a +125°C
Aplicações da Texas Instruments SN74ACT16245QDLREP
Sistemas de Computador: Em arquiteturas de computadores, pode ser usado para comunicação de dados entre diferentes componentes, como CPU, memória e dispositivos periféricos. Por exemplo, ele pode transmitir dados entre o barramento de memória e o barramento de E/S, garantindo fluxo de dados e isolamento adequados quando necessário. Ele ajuda a otimizar o layout do PCB com sua arquitetura de fluxo, o que é benéfico em projetos complexos de placas-mãe de computadores.
Automação Industrial: Em sistemas de controle industrial, este transceptor pode ser usado para conectar diferentes unidades de controle, sensores e atuadores. Ele permite a transmissão confiável de dados entre vários dispositivos em ambientes industriais adversos, com seu desempenho de temperatura estendido de -40°C a 125°C, permitindo a operação em condições extremas. Ele também pode lidar com a comunicação bidirecional assíncrona necessária entre diferentes partes do sistema de automação.
Equipamentos de Telecomunicações: Em dispositivos de telecomunicações como roteadores, switches e estações base, o SN74ACT16245QDLREP pode ser usado para transmissão de dados entre diferentes módulos ou placas. Ele ajuda a garantir a integridade dos sinais de dados e fornece os recursos necessários de isolamento e condução de barramento. As saídas de 3 estados são úteis para gerenciar as linhas de barramento de forma eficiente em um cenário de comunicação com vários dispositivos.
Equipamento de teste e medição: Ao projetar instrumentos de teste, como osciloscópios, analisadores lógicos e geradores de sinal, este transceptor pode ser usado para fazer interface com diferentes subsistemas. Ele permite a transferência precisa de dados entre o circuito de medição e as unidades de exibição ou controle. O suporte aprimorado de fontes decrescentes de fabricação (DMS) garante a disponibilidade e confiabilidade de longo prazo do componente nesses tipos de equipamentos.
Folha de dados da Texas Instruments SN74ACT16245QDLREP

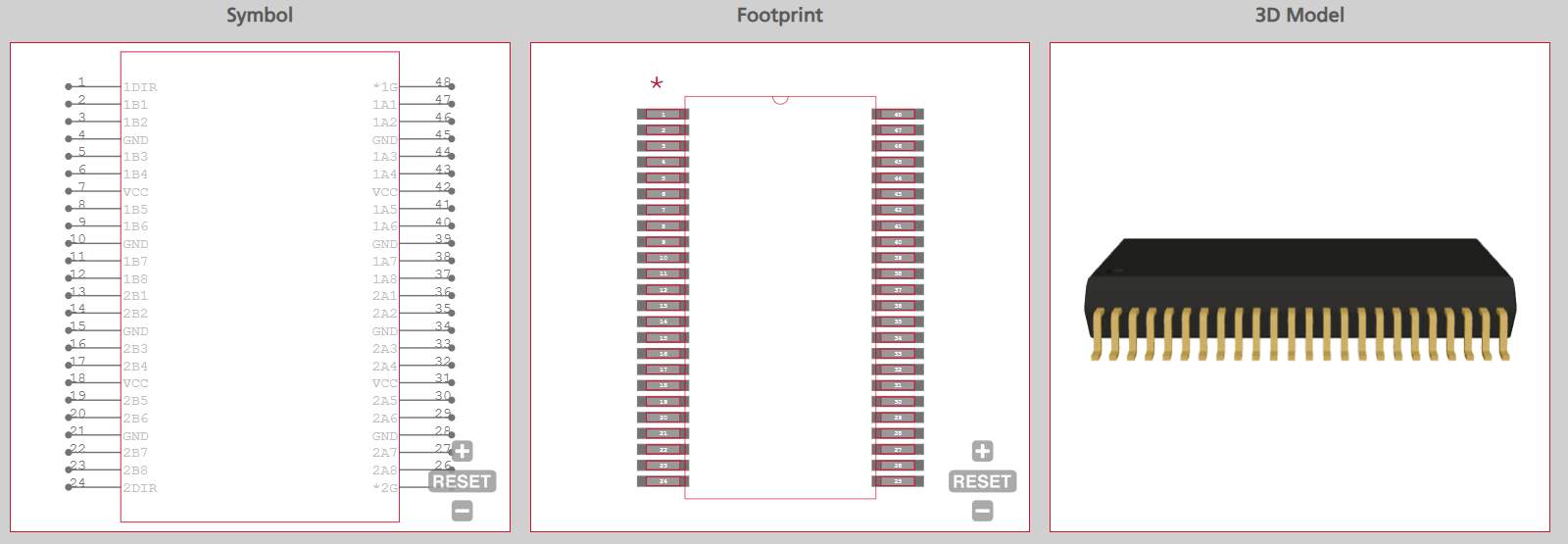

Pinagens da Texas Instruments SN74ACT16245QDLREP
Pinos de alimentação e aterramento:
CCV: Este pino está conectado à fonte de alimentação, que normalmente opera na faixa de 4,5 V a 5,5 V. Ele fornece a energia elétrica necessária para o funcionamento do dispositivo.
GND: O pino terra serve como ponto de referência elétrica para o chip. Ele é conectado ao plano de aterramento da placa de circuito para completar o circuito elétrico.
- Pinos de dados:
A0 - A7: Estes são os pinos de entrada/saída do barramento de dados A. Eles podem ser usados para transmitir ou receber dados dependendo do controle de direção.
B0 - B7: Estes são os pinos de entrada/saída para o barramento de dados B, semelhantes a A0 - A7, mas para o outro barramento de dados.
Pinos de controle:
DIR: O pino de controle de direção. Quando este pino está alto, os dados são transferidos do barramento A para o barramento B (A → B). Quando está baixo, os dados são transferidos do barramento B para o barramento A (B→A).
G: O pino de ativação/desativação da saída. Quando este pino está baixo, as saídas são habilitadas, permitindo a transferência de dados entre os barramentos. Quando está alto, as saídas ficam em estado de alta impedância, isolando efetivamente os barramentos uns dos outros.
Por que escolher Texas Instruments SN74ACT16245QDLREP？
Existem vários motivos convincentes para escolher oTexas Instruments SN74ACT16245QDLREP Transceptor de barramento de 16 bits:
- Confiabilidade em ambientes adversos: Com uma faixa de temperatura operacional de -40°C a +125°C, ele pode funcionar de forma confiável em condições extremas de frio ou calor, tornando-o adequado para aplicações industriais e automotivas onde variações de temperatura são comuns. Sua conformidade com os padrões da indústria JEDEC e a aprovação em testes de vida acelerados, como HAST e ciclos de temperatura, garantem ainda mais estabilidade e durabilidade a longo prazo.
- Transmissão de dados bidirecional eficiente: A arquitetura dupla de transceptor de três estados e não inversora de 8 bits permite comunicação de barramento bidirecional assíncrona contínua. A capacidade de controlar a direção do fluxo de dados através do pino DIR e isolar completamente o barramento usando o pino G proporciona flexibilidade e precisão no gerenciamento da transferência de dados, o que é crucial para operações complexas do sistema.
- Compatibilidade TTL e forte capacidade de condução: Ser compatível com tensão TTL na entrada e ter um design de saída de três estados permite que ele faça interface direta e acione linhas de barramento sem circuitos complexos adicionais. Isso simplifica o processo de projeto e reduz a contagem de componentes, economizando espaço e custo na placa de circuito impresso (PCB). O suporte para transferência bidirecional de dados e a arquitetura de passagem otimizada para layout de PCB melhoram ainda mais sua usabilidade.
- Desempenho de baixo ruído: A configuração distribuída dos pinos VCC e GND ajuda a minimizar a interferência de ruído durante operações de comutação de alta velocidade. Isto é particularmente importante em aplicações que envolvem transmissão de dados de alta frequência, pois garante a integridade do sinal e reduz o risco de erros, levando a um desempenho do sistema mais estável e confiável.
- Suporte aprimorado à fabricação e à cadeia de suprimentos: O suporte aprimorado da Texas Instruments para questões de DMS (Decrease Manufacturing Source) significa um fornecimento mais estável a longo prazo. O mecanismo abrangente de notificação de alterações de produtos também permite que os clientes gerenciem melhor os riscos da cadeia de fornecimento, garantindo que seus projetos não sejam interrompidos devido a alterações inesperadas de componentes.
- Embalagem e Compatibilidade: O pacote SSOP (DL) com embalagem de fita e bobina é conveniente para processos de fabricação automatizados. Além disso, estar em conformidade com o padrão RoHS torna-o uma escolha ecologicamente correta. Sua participação na família Texas Instruments Widebus e compatibilidade de pinos com outros dispositivos da série oferecem flexibilidade de design e potencial para fáceis atualizações ou substituições no futuro.
- Especificações Técnicas Apropriadas: Com uma faixa de tensão de alimentação de 4,5 V a 5,5 V (VCC), uma faixa de tensão de entrada adequada e uma corrente de saída de ± 24 mA (contínua), ele pode atender aos requisitos elétricos de muitas aplicações típicas. A faixa de temperatura operacional definida também se alinha bem com os casos de uso pretendidos nos setores industrial e automotivo.
Transceptor de barramento de categoria de 16 bits da Texas Instruments SN74ACT16245QDLREP
Um transceptor de barramento de 16 bits desempenha um papel crucial nos sistemas digitais modernos, permitindo a transferência eficiente de dados entre diferentes componentes. Esses transceptores são projetados para gerenciar o fluxo de dados em um barramento de 16 bits, garantindo comunicação contínua em dispositivos eletrônicos complexos.
Uma das principais funções de um transceptor de barramento de 16 bits é sua capacidade de suportar transmissão bidirecional de dados. Isto permite a movimentação flexível de dados entre várias partes de um sistema, como entre um microcontrolador e módulos de memória ou dispositivos periféricos. Além disso, muitos transceptores de barramento de 16 bits apresentam saídas de três estados, que podem ser colocadas em um estado de alta impedância. Isso permite que vários dispositivos compartilhem o mesmo barramento sem interferência, melhorando a escalabilidade do sistema e a flexibilidade do projeto.
Outro aspecto importante é a compatibilidade. A maioria dos transceptores de barramento de 16 bits são projetados para serem compatíveis com níveis lógicos padrão como TTL ou CMOS, tornando-os fáceis de integrar em sistemas existentes. Eles também oferecem frequentemente recursos para reduzir o ruído e melhorar a integridade do sinal, especialmente em cenários de transferência de dados em alta velocidade.
O Texas Instruments SN74ACT16245QDLREP se destaca entre os transceptores de barramento de 16 bits. Com sua ampla faixa de temperatura operacional, excelente compatibilidade TTL e recursos de controle robustos, como os pinos DIR e G, é adequado para aplicações industriais e automotivas. Seu design de baixo ruído e suporte de fabricação aprimorado aumentam ainda mais seu apelo, tornando-o uma escolha confiável para engenheiros que buscam construir sistemas digitais de alto desempenho.
Fabricante do SN74ACT16245QDLREP-Instrumentos Texas
A Texas Instruments (TI) alcançou feitos notáveis no domínio do Bus Transceiver. Ele oferece uma ampla gama de transceptores adaptados para diversas aplicações.
Nos setores industrial e automotivo, os transceptores CAN (Controller Area Network) da TI como o ISO 1042 e ISO 1042 - Q1 são destaques. Eles combinam proteção contra falhas de barramento com alta imunidade transitória de modo comum, ostentando proteção contra falhas de barramento de ±70 VCC e uma faixa de tensão de modo comum de ±30 V. Suas opções de isolamento reforçado e capacidade de operar em ambientes ruidosos os tornam ideais para sistemas como infraestrutura de rede, acionamentos de motor e veículos híbridos/elétricos.
Para comunicação de dados, a TI introduziu os primeiros transceptores RS - 485 de modo comum estendido do mundo na família SN65HVD2x. Esses dispositivos têm uma faixa de tensão de modo comum mais que o dobro dos requisitos TIA / EIA - 485, adequados para aplicações de cabos longos em ambientes industriais severos, como automação de fábrica e redes de segurança. Eles suportam altas taxas de sinalização, com o SN65HVD20 atingindo até 25 Mbps, e oferecem recursos como alta proteção ESD e operação à prova de falhas.
O SN74ACT16245QDLREP, projetado para condições adversas, faz parte do amplo portfólio da TI. Suas contribuições, juntamente com o restante dos produtos da TI, tornaram a empresa uma força dominante no mercado de transceptores de ônibus, fornecendo soluções confiáveis e de alto desempenho para engenheiros em todo o mundo.
Peças alternativas para SN74ACT16245QDLREP
| Número da peça | Fabricante | Descrição |
|---|---|---|
| 74ACT16245DLRG4 | Instrumentos Texas | Transceptores de barramento de 16 bits com saídas de 3 estados, 48-SSOP, -40 a 85 |
| 74ACTQ16245SSCX | Instrumentos Texas | SÉRIE ACT, TRANSCEPTOR DUPLO DE 8 BITS, SAÍDA VERDADEIRA, PDSO48, 0,300 POLEGADAS, SSOP-48 |
| 74ACT16245SSC | Corporação de Semicondutores Fairchild | Transceptor de barramento, série ACT, 2 funções, 8 bits, saída verdadeira, CMOS, PDSO48, 0,300 POLEGADAS, MO-118, SSOP-48 |
| SN74ACT16245QDL | Instrumentos Texas | SÉRIE ACT, TRANSCEPTOR DUPLO DE 8 BITS, SAÍDA VERDADEIRA, PDSO48, 0,300 POLEGADAS, SSOP-48 |
| 74ACTQ16245SSC | Instrumentos Texas | SÉRIE ACT, TRANSCEPTOR DUPLO DE 8 BITS, SAÍDA VERDADEIRA, PDSO48, 0,300 POLEGADAS, SSOP-48 |
SN74ACT16245QDLREP vs. 74ACT16245DL
| Fotos |  |  |
| Peças | SN74ACT16245QDLREP+BOM | 74ACT16245DL+BOM |
| Código Pbfree | Sim | |
| Código Rohs | Sim | |
| Código do Ciclo de Vida da Peça | Ativo | Obsoleto |
| Fabricante IHS | TEXAS INSTRUMENTS INC. | SEMICONDUTORES NXP |
| Código do pacote de peças | SSOP | |
| Descrição do pacote | VERDE, PLÁSTICO, SSOP-48 | |
| Contagem de alfinetes | 48 | |
| Alcance o Código de Conformidade | compatível | desconhecido |
| Código ECCN | EAR99 | |
| Código HTS | 8542.39.00.01 | 8542.39.00.01 |
| Fabricante Samacsys | Instrumentos Texas | |
| Tipo de controle | CONTROLE COMUM | |
| Direção de contagem | BIDIRECIONAL | |
| Família | AGIR | AGIR |
| Código JESD-30 | R-PDSO-G48 | R-PDSO-G48 |
| Código JESD-609 | e4 | |
| Comprimento | 15,875 milímetros | 15,875 milímetros |
| Capacitância de Carga (CL) | 50 pF | |
| Tipo de IC lógico | TRANSCEPTOR DE ÔNIBUS | TRANSCEPTOR DE ÔNIBUS |
| Máx. I(ol) | 0,008A | |
| Nível de sensibilidade à umidade | 1 | |
| Número de bits | 8 | |
| Número de funções | 16 | 2 |
| Número de portas | 2 | 2 |
| Número de terminais | 48 | 48 |
| Temperatura operacional máxima | 125ºC | 85°C |
| Temperatura operacional-mín. | -40ºC | -40ºC |
| Características de saída | 3 ESTADOS | |
| Polaridade de saída | verdadeiro | |
| Material do corpo da embalagem | PLÁSTICO/EPÓXI | PLÁSTICO/EPÓXI |
| Código do pacote | SSOP | SSOP |
| Código de equivalência de pacote | SSOP48,.4 | |
| Formato do pacote | RETANGULAR | RETANGULAR |
| Estilo do pacote | ESBOÇO PEQUENO, PASSO ENCONTRADO | ESBOÇO PEQUENO, PASSO ENCONTRADO |
| Método de embalagem | TR | |
| Temperatura de pico de refluxo (Cel) | 260 | |
| Corrente máxima da fonte de alimentação (ICC) | 0,016 mA | |
| Prop. Atraso@Nom-Sup | 11,5 ns | |
| Atraso de propagação (tpd) | 11,5 ns | 9 ns |
| Status de qualificação | Não qualificado | Não qualificado |
| Gatilho Schmitt | SIM | |
| Altura sentada máxima | 2,79 milímetros | 2,8mm |
| Tensão de alimentação máxima (Vsup) | 5,5V | 5,5V |
| Tensão de alimentação-mín (Vsup) | 4,5V | 4,5V |
| Tensão de Alimentação-Nom (Vsup) | 5V | 5V& eu Etiquetas: Texas Instruments SN74ACT16245QDLREP
