Texas Instruments CD4541BE+Bom
The Texas Instruments CD4541BEé um versátilTimer programável/oscilador ICProjetado para tempo preciso e geração de relógio. Ele suporta ambosRede RC(para soluções econômicas) eoscilador de cristal(Para aplicações de alta precisão) Entradas, com taxas de divisão de frequência ajustáveis (até 65536) através dos pinos A/B, permitindo que o tempo varia de microssegundos a horas. Apresentando uma ampla faixa de tensão de operação (3V-18V), baixa corrente estática e ciclo de trabalho configurável (50% simétrico ou assimétrico), ele combina com sistemas incorporados de baixa potência, controles industriais e eletrônicos de consumo. Os modos incluem tiro único (Pulse uma vez) ou cíclico (forma de onda contínua), com saídas compatíveis com a lógica CMOS/TTL. Atuado em pacotes de mergulho/Soic de 14 pinos, ele se integra facilmente aos dispositivos da série CD4000, oferecendo confiabilidade e flexibilidade para aplicações críticas de tempo.

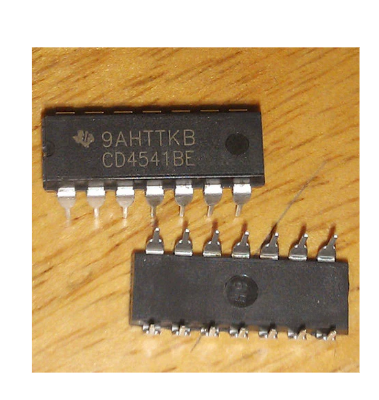

Texas Instruments CD4541BE
Programabilidade de frequência/período: A frequência de oscilação é configurável por meio de resistores externos (R), capacitores (C) ou osciladores de cristal, permitindo o ajuste de parâmetro de tempo de amplo alcance (variando de microssegundos a horas).
Relação de divisão de frequência ajustável: O divisor de frequência interno permite definir coeficientes de divisão de sinal de saída por meio de pinos de entrada ou programação, gerando sinais de relógio de diferentes frequências.
SuportesOscilador RC(rede RC externa) ouEntrada do oscilador de cristal, Atendendo a diferentes requisitos de precisão e estabilidade (modo de cristal para cenários de alta precisão, modo RC para aplicações econômicas).
O regulador de tensão integrado ou o circuito de polarização otimiza a compatibilidade com os componentes externos.
Recurso típico do processo CMOS, suportandoentrada de tensão ampla(por exemplo, 3V a 15V ou superior), compatível com diversos sistemas de energia (dispositivos movidos a bateria ou ambientes de tensão de nível industrial).
Corrente sem baixa que está extremamente baixa, ideal para dispositivos portáteis acionados por bateria ou aplicações com eficiência energética (por exemplo, sensores de IoT, sistemas incorporados).
Suporta modos de espera ou sono para reduzir ainda mais o consumo de energia.
O ciclo de serviço do sinal de saída é configurável (por exemplo, formas de onda simétricas de 50% ou formas de onda assimétricas), adequadas para controle de PWM, modulação de sinal e outros cenários.
Fornecesaídas complementares(por exemplo, sinais de nível alto/baixo sincronizado) ou saídas de ponta única, compatíveis com diferentes níveis lógicos (CMOS/TTL).
A capacidade moderada da unidade de saída permite a direção direta de LEDs, relés ou acoplamento a outros circuitos integrados.
Mecanismos de sobrecarga interno ou proteção de curto-circuito (em alguns modelos) aumentam a robustez do circuito.
Faixa de temperatura de operação ampla (por exemplo, grau comercial 0 ° C a 70 ° C, grau industrial -40 ° C a 85 ° C), adaptando -se a várias condições ambientais.
Tipos de embalagens comuns: DIP (pacote em linha dupla), Soic (pequeno circuito integrado de contorno), SSOP (pacote de contorno pequeno e encolhido), etc., facilitando o layout e a solda do PCB.
Os pinos são compatíveis com os dispositivos lógicos tradicionais da série CD4000, permitindo a integração perfeita com outros circuitos digitais.
Texas Instruments CD4541BE Aplicações
Eletrônica de consumo:
Timers para eletrodomésticos (microondas, máquinas de lavar, cafeteiras) para controlar as durações de operações.
Timers de contagem regressiva em relógios digitais, temporizadores de cozinha ou dispositivos portáteis (por exemplo, rastreadores de fitness para treinamento intervalado).
Controle industrial:
Timing seqüencial nos processos de fabricação (por exemplo, atrasos na correia transportadora, sincronização do ciclo da máquina).
Intertravamentos de segurança ou cronômetros de redefinição de falhas em equipamentos industriais.
Sistemas digitais:
Provedor de relógio estável para microcontroladores, sensores ou módulos de comunicação (por exemplo, gerando taxas de transmissão UART ou sinais de relógio I2C/SPI).
Geradores de pulso para piscar LED, atualização de exibição ou comutação de motor (por exemplo, tempo de passo do motor de passo).
Equipamento de comunicação:
Sincronização do relógio em modems, roteadores ou interfaces de comunicação serial.
Fontes de sinal de baixa frequência para redes de sensores sem fio (WSNs) ou sistemas RFID.
Dispositivos movidos a bateria:
Controladores de ciclo de sono/vigília em sensores de IoT, wearables ou dispositivos de monitoramento remoto para minimizar o consumo de energia.
Timers periódicos de amostragem de dados para sensores ambientais (temperatura, umidade, movimento).
Eletrônica portátil:
Timing com eficiência de energia em controles remotos, leitores eletrônicos ou dispositivos Bluetooth (BLE) de baixa potência.
Circuitos de potência:
Timing do regulador de tensão (por exemplo, atrasos de partida suave ou tempo limite de proteção de sobretensão).
Controle de energia seqüencial/descida para sistemas multi-trilhos (por exemplo, sequenciamento de fonte de alimentação FPGA/ASIC).
Motor & LED Control:
Sinais de PWM ajustáveis para regulação da velocidade do motor (por exemplo, pequenos motores CC em robótica) ou escurecimento LED (drivers de LED de corrente constante).
Automação industrial:
Timing de aquisição de dados do sensor (por exemplo, conversão periódica analógica em digital em PLCs).
Timers de detecção de falhas para máquinas (por exemplo, atrasos de desligamento de superaquecimento/sobrecarga).
Sistemas automotivos:
Controle de iluminação interna (tempo de ativação gradual) ou escurecimento de luz de fundo do painel.
Timers de despertar de baixa potência para subsistemas de veículos (por exemplo, entrada sem chave, monitoramento da pressão dos pneus).
Projetos de bricolage:
Soluções de tempo de baixo custo para circuitos de hobby (por exemplo, caçadores de LED, contadores de frequência simples).
Plataformas de ensino para aprender lógica digital, princípios do oscilador RC ou design de circuito de tempo.
Dispositivos médicos:
Sistemas de entrega de medicamentos cronometrados ou bombas de infusão para controle preciso da dosagem.
Monitores de batimentos cardíacos de baixa potência ou dispositivos de apneia do sono que exigem uma longa duração da bateria.
Flexibilidade: Frequência/período programável por meio de RC/cristal externo e ciclo de trabalho ajustável combina com diversas necessidades de tempo.
Baixa potência: Ideal para sistemas acionados por bateria ou com eficiência energética (por exemplo, IoT, wearables).
Ampla faixa de tensão: Compatível com sistemas de bateria de baixa tensão (3V) e ambientes industriais (15V).
Confiabilidade: Operação robusta entre faixas de temperatura e proteções internas para ambientes severos.
Texas Instruments CD4541BE Atributos
| Família de tecnologia | CD4000 | Bits (#) | 1 |
| Tensão de fornecimento (min) (v) | 3 | Tensão de fornecimento (max) (v) | 18 |
| Tipo de entrada | CMOS padrão | Tipo de saída | Push-pull |
| Corrente de fornecimento (max) (µa) | 100 | IOL (max) (MA) | 4 |
| Ioh (max) (ma) | -4 | Faixa de temperatura operacional (° C) | -55 a 125 |
| Avaliação | Catálogo |
Texas Instruments CD4541BE da folha de dados
Texas Instruments CD4541BE Símbolo, pegada e modelo 3D
Alfinete # | Nome | Função |
|---|---|---|
1 | Rtc | Resistor externo (r <subu> tc </su>) para controle de tempo do oscilador. |
2 | CTC | Capacitor externo (C <B <Sub> TC </suge>) para controle de tempo do oscilador. |
3 | Rs | Redefinir entrada (altura ativa): redefine o contador e a saída para seus estados iniciais. |
4 | NC | Sem conexão (pino não utilizado). |
5 | Ar | Entrada automática de retenção (ativo-alto): Ativa a redefinição automática após a energia. Se vinculado a V <subs> dd </su>, é necessária redefinição manual via pino 6 4. |
6 | SENHOR | Entrada de redefinição mestre (alta-altura): redefine manualmente o contador e a saída. |
7 | V <subs> ss </sub> | Suprimento do solo (0V). |
8 | Q | Saída primária: alterações Estado com base no temporizador/contra -operação. |
9 | Selecione | Seleção de estado de saída: |
10 | MODO | Seleção de modo de operação: |
11 | NC | Sem conexão (pino não utilizado). |
12 | UM | Entrada de programação da proporção de divisão A: configura o fator de divisão do contador em conjunto com o pino 13 34. |
13 | B | Entrada de programação da relação divisão B: funciona com o pino 12 para definir o fator de divisão 34. |
14 | V <uns> dd </su> | Tensão de oferta positiva(3V a 18V). |
Texas Instruments CD4541BE Category-Tímeros
Nos sistemas eletrônicos, os temporizadores servem como componentes principais do controle de tempo, permitindo dispositivos com "consciência do tempo" gerando com precisão sinais de tempo ou pulsos periódicos. Do controle de sequência na automação industrial às funções de tempo inteligente em eletrônicos de consumo, os temporizadores atuam como o "relógio biológico" dos dispositivos eletrônicos, garantindo que os módulos trabalhem juntos em ritmos predefinidos.
Os temporizadores de hardware são particularmente críticos em cenários incorporados devido à sua confiabilidade e vantagens de baixa potência. Eles usam redes de capacitores de resistor (RC) ou osciladores de cristal para construir circuitos de oscilação, gerar relógios estáveis através de divisores de frequência e alcançar um tempo de amplo alcance de microssegundos a horas por meio de contadores. Por exemplo, nos sensores de IoT, os temporizadores podem controlar o despertar periódico para coleta de dados, equilibrar o desempenho e o consumo de energia. No controle industrial, eles fornecem um tempo preciso para a comutação de início/parada e válvula do motor, garantindo processos de produção seguros e eficientes. Embora os temporizadores de software ofereçam flexibilidade, eles dependem dos recursos do processador-tornando os temporizadores de hardware insubstituíveis em aplicações de alta precisão ou de baixa potência.
CD4541BE da Texas Instrumentsé um exemplo típico de um cronômetro de hardware. Como um circuito integrado de oscilador/temporizador programável, ele suporta entradas RC ou oscilador de cristal, permitindo fácil configuração da frequência de oscilação por meio de componentes capacitivos resistentes externos ou osciladores de cristal. Com uma taxa de divisão de frequência ajustável (até 65536), atende a diversas necessidades, desde a geração de sinal de pulso até o tempo de longo período. Sua ampla faixa de tensão de operação (3V a 18V) e baixa corrente inativa garantem operação estável em ambos os dispositivos movidos a bateria (como eletrônicos portáteis e nós de IoT) e sistemas de grau industrial. Além disso, recursos como saídas de ponta única/complementar e ciclos de serviço ajustáveis expandem suas aplicações no controle do PWM, sincronização do relógio e outros cenários. O CD4541BE ponte requisitos de controle de tempo e design de circuitos com alta flexibilidade e confiabilidade, capacitando continuamente o controle de tempo preciso em dispositivos inteligentes.
Instrumentos Fabricantes-Texas do CD4541BE
A Texas Instruments (TI) influenciou profundamente a indústria de eletrônicos globais por meio de suas inovações e realizações no campo dos temporizadores, com produtos que lideram a indústria em confiabilidade, flexibilidade e tecnologia prospectiva.
Como pioneiro na tecnologia do timer, a introdução de 1971 do Timer LM555 foi um marco. Este dispositivo, combinando funções monoestáveis (timing) e astável (geração de pulso), tornou -se um "timer universal" no controle industrial, eletrônicos de consumo e além, graças à sua capacidade de acionamento de 200mA e ampla estabilidade de temperatura. Com mais de 10 bilhões de unidades vendidas, ele estabeleceu o padrão do setor para soluções de tempo de hardware. Desde então, a TI expandiu sua linha de produtos: o CD4060, por exemplo, integra um contador de divisão para baixo de 14 estágios, oferecendo soluções eficientes para geração de relógio e tempo de longo período e continua sendo a melhor opção para projetos de tempo eficazes.
Atendendo às demandas de baixa potência dos dispositivos IoT e portáteis, a TI desenvolveu o nano-tempo TPL5111, alcançando uma duração de bateria ultra-longa com uma corrente de 35nana. Isso permite o gerenciamento de energia inteligente para ciclos de "sono-vigília" em nós de sensores e wearables. Os módulos do timer integrados aos seus microcontroladores MSP430 combinam funções de captura/comparação de alta precisão com baixa potência de baixa potência, servindo como unidades de controle de tempo do núcleo em dispositivos médicos, medidores inteligentes e outros aplicativos.
Em ambientes industriais e automotivos severosos, os temporizadores da série Lincmos da TI, certificados para AEC-Q100, operam de maneira confiável entre -40 ° C a 105 ° C, fornecendo tempo estável para controle do motor e sistemas de entretenimento em veículos. Timers programáveis como o CD4541BE, com entradas de oscilador de RC/cristal de modo duplo e uma relação de divisão de frequência ajustável de 65536 estágios, atende a diversas necessidades de pulsos de microssegundos a tempo de uma hora, amplamente utilizados em automação industrial, gerenciamento de energia e muito mais.
O sucesso da TI decorre não apenas de avanços técnicos, mas também da construção de um ecossistema abrangente - desde a usabilidade clássica do LM555 até o desenvolvimento integrado do MSP430, emparelhado com ferramentas de simulação do PSPICE e desenhos de referência extensos que mais baixam o limite de desenvolvimento para engenheiros. Hoje, os temporizadores da TI abrangem setores eletrônicos de consumo, automotivo, industrial e médico. Seu foco contínuo em baixa potência, alta precisão e confiabilidade está estabelecendo a base para o controle de tempo em tecnologias de próxima geração, como a computação de borda de AI e as comunicações 6G, solidificando seu papel como uma ponte central entre a precisão temporal e os dispositivos inteligentes.

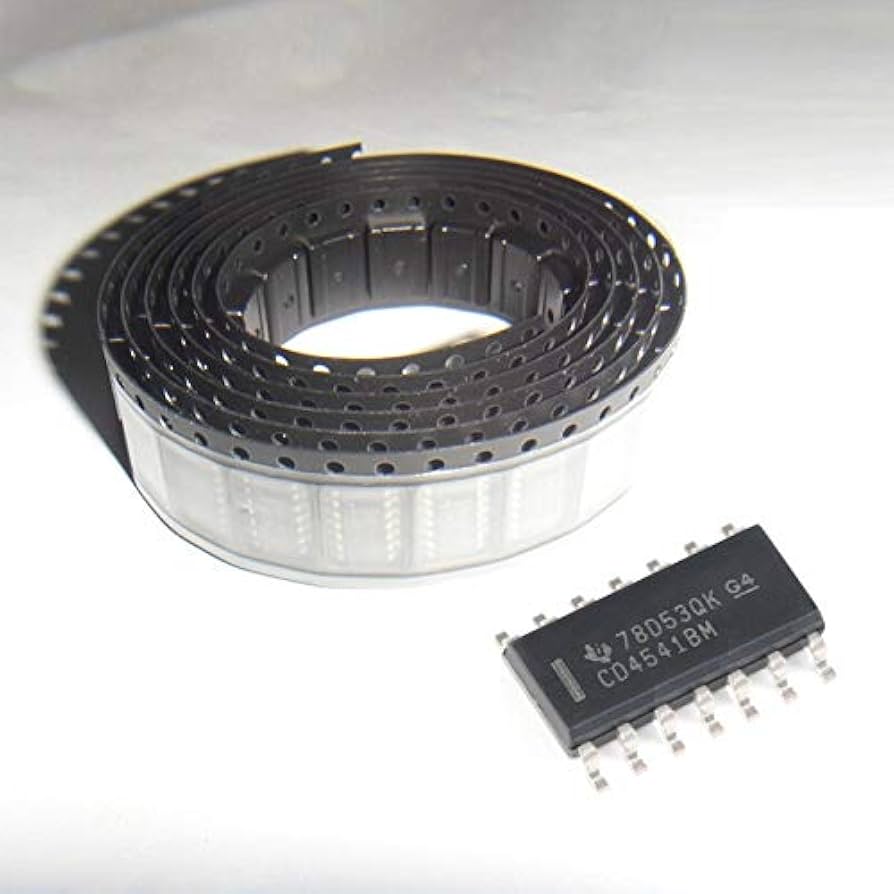

CD4541BM96 vs CD4541BE
| Número da peça | | |
|---|---|---|
| Marca | Texas Instruments | Texas Instruments |
| Descrição | Timer programável único 14 pinos SOIC T/R | Timer programável do CMOS |
| Série | CD4541 | CD4541 |
| Família de tecnologia | CD4000 | CD4000 |
| Bits (#) | 1 | 1 |
| Tensão de fornecimento (min) (v) | 3 | 3 |
| Tensão de fornecimento (max) (v) | 18 | 18 |
| Tipo de entrada | CMOS padrão | CMOS padrão |
| Tipo de saída | Push-pull | Push-pull |
| Corrente de fornecimento (max) (µa) | 100 | 100 |
| IOL (max) (MA) | 4 | 4 |
| Ioh (max) (ma) | -4 | -4 |
| Faixa de temperatura operacional (° C) | -55 a 125 | -55 a 125 |
| Avaliação | Catálogo | Catálogo |
