Memória Adesto Technologies RM25C64DS-LTAI-B: um guia completo

Adesto Technologies RM25C64DS-LTAI-B+BOM

O Adesto Technologies RM25C64DS-LTAI-B é uma EEPROM serial de 64 Kbit que aproveita a tecnologia CBRAM, oferecendo compatibilidade de interface SPI (modos 0/3) com capacidade de leitura rápida de 10 MHz. Operando em 1,65 V–3,6 V, possui potência ultrabaixa: leitura ativa de 0,20 mA, gravação de 0,7 mA e desligamento ultraprofundo de 0,5 μA. Ele permite gravações diretas de bytes (60 μs típicos) e programação de páginas de 32 bytes (1,5 ms), com 100.000 ciclos de gravação e retenção de dados de mais de 40 anos a 125°C. Incluindo registros OTP de 64 bytes (ID exclusivo de fábrica de 32 bytes + 32 bytes programáveis ​​pelo usuário), ele vem em um pacote TSSOP compacto de 3x4,4 mm, suportando temperaturas industriais (-40°C a 85°C), proteção contra gravação de hardware e resistência ESD. A tecnologia CBRAM oferece energia de gravação de bytes 10 vezes menor e gravação de páginas 4 a 6 vezes mais rápida do que EEPROMs tradicionais.

Recursos da Adesto Technologies RM25C64DS-LTAI-B

1.Recursos de memória e interface

Capacidade de memória: EEPROM serial não volátil de 64 Kbit, suportando nível de byte (1 byte) e programação de página (1–32 bytes, tamanho de página de 32 bytes).

Padrões de interface: Compatível com interface SPI (modos 0 e 3), suportando leitura rápida (frequência de clock de até 10 MHz) e leitura padrão (até 1,6 MHz).

2.Fonte de alimentação e consumo de energia

Tensão de energia: Tensão de alimentação única de 1,65 V–3,6 V, adequada para aplicações de baixa tensão.

Modos de baixo consumo

Modo Ativo: Corrente de leitura típica de 0,20 mA, corrente de gravação típica de 0,7 mA.

Modo de desligamento ultraprofundo: Corrente tão baixa quanto 0,5μA (típica), com entrada automática após a conclusão das operações de gravação.

Modo de espera: Espera configurável de baixo consumo de energia (LPSE) e desligamento automático (APDE) por meio de registros de status para maior redução de energia.

3.Programação e durabilidade

Programação Flexível: Suporta gravação direta (sem necessidade de pré-apagamento), apagamento de página (32 bytes) e apagamento de chip com operações internas cronometradas.

Tempo de gravação de bytes:60μs (típico); tempo de gravação da página: 1,5 ms (32 bytes, típico).

Registros de segurança OTP: Registros programáveis ​​únicos (OTP) de 64 bytes, incluindo 32 bytes de identificador exclusivo pré-programado de fábrica e 32 bytes de espaço programável pelo usuário para armazenamento seguro ou serialização de dispositivo.

Durabilidade: 100.000 ciclos de gravação (aplicáveis ​​a gravações de bytes e páginas), retenção de dados superior a 40 anos (a 125°C), sem degradação de desempenho em faixas de temperatura.

4.Hardware e Pacote

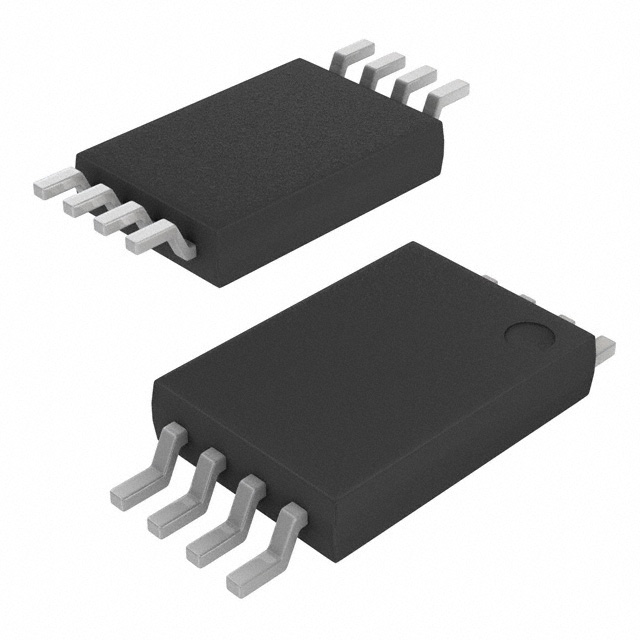

Tipo de pacote: TSSOP de 8 pinos (pacote TA, pacote de contorno pequeno e encolhível fino de 3x4,4 mm), compatível com RoHS e sem halogênio.

Temperatura operacional: Faixa de temperatura industrial de -40°C a +85°C; temperatura de armazenamento de -65°C a +150°C.

Recursos de hardware: Suporta redefinição de hardware, proteção contra gravação (via pinos WP e registros de status), compatibilidade com vários mestres SPI e proteção ESD (HBM >2kV) em pinos de E/S.

5.Recursos adicionais

Vantagens da tecnologia CBRAM: Em comparação com EEPROMs de porta flutuante tradicionais, ele suporta gravações independentes em nível de byte (sem necessidade de leitura-modificação-gravação de página inteira), consome 90% menos energia para gravações de bytes e oferece velocidades de gravação de página 4 a 6x mais rápidas.

Registros de status: Registradores de status de 2 bytes para monitoramento em tempo real do progresso de gravação (WIP), habilitação de gravação (WEL), proteção de bloco (BP0/BP1) e configuração de modo de energia (LPSE/APDE).

Aplicações da Adesto Technologies RM25C64DS-LTAI-B

1. Controle Industrial e Internet das Coisas Industrial (IIoT)

Armazenamento de configuração de dispositivo:Armazena dados críticos, como versões de firmware, parâmetros de calibração e configurações de sensores para equipamentos industriais, suportando ambientes de alta temperatura (-40°C a 85°C) e operação estável a longo prazo.

Nós sensores de borda:Armazena em cache informações de configuração e dados em tempo real para sensores IoT, aproveitando seu modo de consumo ultrabaixo (corrente de desligamento ultraprofunda de até 0,5 μA) para prolongar a vida útil da bateria.

Módulos de comunicação industrial:Armazena endereços de comunicação e parâmetros de protocolo em dispositivos de barramento como RS-485 e CAN, com proteção contra gravação de hardware (pino WP) para evitar adulterações maliciosas.

2. Eletrônicos de consumo e dispositivos vestíveis

Eletrodomésticos inteligentes:Armazena configurações do usuário e registros de falhas para dispositivos como condicionadores de ar e máquinas de lavar, com um pacote TSSOP compacto (3x4,4 mm) para economizar espaço na PCB.

Dispositivos vestíveis:Salva dados de configuração (por exemplo, informações de emparelhamento Bluetooth, preferências do usuário) para pulseiras e fones de ouvido inteligentes, com baixo consumo de energia (corrente de leitura ativa: 0,2 mA) adequado para cenários alimentados por bateria.

Controles remotos e periféricos:Armazena mapeamentos de botões personalizados e informações de emparelhamento de dispositivos, suportando leitura rápida (relógio de 10 MHz) para maior velocidade de resposta.

3. Eletrônica Automotiva

Módulos de controle corporal (BCM):Armazena configurações personalizadas para luzes, janelas e assentos de veículos, suportando mudanças de temperatura (-40°C a 85°C) e vibrações em ambientes automotivos.

Sensores no veículo:Armazena dados de calibração para monitoramento da pressão dos pneus (TPMS) e sensores de temperatura, com funcionalidade de redefinição de hardware garantindo a consistência dos dados na inicialização do sistema.

Sistemas de entretenimento:Salva configurações do equalizador e preferências do usuário para dispositivos de áudio, suportando comunicação eficiente com MCUs no veículo através da interface SPI.

4. Segurança e autenticação de identidade

Elementos seguros:Utiliza registros OTP programáveis ​​pelo usuário de 32 bytes para armazenar chaves de criptografia e certificados digitais, com características de programação única para evitar adulterações.

Serialização de dispositivos:Identificadores exclusivos de 32 bytes pré-programados de fábrica para identidade de dispositivos, adequados para combate à falsificação, gerenciamento de ativos e outros cenários.

Segurança de IoT Industrial:Armazena chaves de comunicação em dispositivos de borda, suportando inicialização segura e transmissão de dados criptografados.

5. Eletrônica Médica

Dispositivos Médicos Portáteis:Armazena dados do usuário (por exemplo, medições históricas, configurações da unidade) para medidores de glicose no sangue e monitores de pressão arterial, com modos de baixo consumo de energia que prolongam a vida útil da bateria.

Configuração de instrumentos médicos:Armazena parâmetros de calibração de dispositivos e números de versão de software, com uma ampla faixa de temperatura adequada para diversos ambientes (por exemplo, equipamentos refrigerados, kits médicos externos)

6. Sistemas Embarcados e Periféricos MCU

Armazenamento estendido MCU:Serve como memória auxiliar para MCUs, armazenando parâmetros de atualização de firmware e dados de registro, com uma interface SPI simplificando o projeto de hardware.

Configuração do dispositivo incorporado:Armazena informações de configuração de rede para roteadores e gateways, suportando leitura rápida (relógio de 10 MHz) para acelerar a inicialização do sistema.

Resumo: Cenários de Aplicativos de Destino

O RM25C64DS-LTAI-B, com baixo consumo de energia, alta durabilidade, armazenamento seguro e interfaces flexíveis, é adequado para:

• Dispositivos sensíveis à energia:Sensores IoT, wearables e eletrônicos portáteis.

• Cenários de armazenamento confiável de longo prazo:Controle industrial, eletrônica automotiva e dispositivos médicos.

• Necessidades de segurança e autenticação:Serialização de dispositivos, armazenamento de chaves e sistemas antifalsificação.

• Projetos com restrição de espaço:O pacote TSSOP compacto se adapta a layouts de PCB de alta densidade.

Atributos de Adesto Technologies RM25C64DS-LTAI-B

Ficha técnica da Adesto Technologies RM25C64DS-LTAI-B

Peças alternativas da Adesto Technologies RM25C64DS-LTAI-B:

1.RM25C32DS-LTAI-B: Uma versão de 32 KB do dispositivo de memória para aplicativos que exigem menor capacidade de armazenamento.
2. RM25C128DS-LTAI-B:Uma versão de 128kb do dispositivo de memória para aplicações que necessitam de maior capacidade de armazenamento.
3.RM25C256DS-LTAI-B:Uma versão de 256kb do dispositivo de memória para aplicações que exigem capacidade de armazenamento ainda maior.

Categoria - Memória da Adesto Technologies RM25C64DS-LTAI-B

A memória é a espinha dorsal fundamental da eletrônica moderna, permitindo que os dispositivos armazenem e recuperem dados essenciais para a operação. Ele vem em vários formatos, cada um adaptado a necessidades específicas:memória volátil(como RAM) fornece armazenamento rápido e temporário para processos ativos, enquantomemória não volátil(como ROM, flash e EEPROM) retém os dados permanentemente, mesmo sem energia. A memória não volátil é particularmente crítica para sistemas embarcados, aplicações industriais e produtos eletrônicos de consumo, onde a persistência de dados é fundamental – pense no armazenamento de firmware em microcontroladores, definições de configuração em roteadores ou dados de usuários em dispositivos vestíveis. Os principais avanços na tecnologia de memória concentram-se na densidade, velocidade, confiabilidade e eficiência energética. Por exemplo, a EEPROM (memória somente leitura programável apagável eletricamente) oferece a conveniência de reprogramação no sistema com longa retenção de dados, tornando-a ideal para aplicações que exigem atualizações frequentes sem comprometer a integridade dos dados. As EEPROMs seriais, em particular, simplificam a integração com microprocessadores por meio de interfaces padrão como I²C ou SPI, reduzindo a contagem de componentes e a complexidade da placa.
Uma solução de destaque no espaço de memória não volátil é oAdesto Technologies RM25C64DS-LTAI-B, uma EEPROM Serial Quad I/O (SQI) de 64 kbit projetada para armazenamento de dados robusto e de baixo consumo de energia. Construído com base na confiável tecnologia ferroelétrica da Adesto, este dispositivo de memória oferece velocidades de gravação ultrarrápidas (sem ciclos de atraso), alta resistência (até 10¹² ciclos de gravação) e excelente retenção de dados (mais de 10 anos). Seu pacote SOIC compacto de 8 pinos e suporte para temperaturas que variam de -40°C a +85°C o tornam adequado para ambientes industriais agressivos, sistemas automotivos e eletrônicos portáteis. O RM25C64DS-LTAI-B também possui mecanismos avançados de segurança, como proteção contra gravação e bloqueio de bloco, garantindo a integridade dos dados em aplicações de missão crítica. Ao combinar velocidade, durabilidade e facilidade de integração, as EEPROMs da Adesto, como a RM25C64DS-LTAI-B, exemplificam como a tecnologia de memória continua a evoluir para atender às demandas dos sistemas embarcados modernos, onde confiabilidade e desempenho não são negociáveis.

Fabricante-Adesto Technologies do RM25C64DS-LTAI-B

A Adesto Technologies ocupa uma posição significativa e alcançou inúmeras realizações notáveis ​​no campo dos CIs de memória. Desde a sua criação em 2006, a empresa tem se dedicado ao desenvolvimento de soluções inovadoras de memória não volátil, tornando-se um player importante na indústria. Em termos de inovação tecnológica, a Adesto é líder no desenvolvimento da tecnologia Conductive Bridge Random Access Memory (CBRAM). Como uma memória não volátil compatível com CMOS e de consumo ultrabaixo, a CBRAM é adaptada para uma ampla variedade de mercados discretos e integrados. Esta vantagem tecnológica diferencia a Adesto de muitos concorrentes. Por exemplo, seus chips podem reduzir o consumo de energia em até 100 vezes em comparação com outros produtos do mercado e operar a 1,2 volts, um terço menor que a voltagem usada por produtos similares. Além disso, a tecnologia CBRAM apresenta vantagens exclusivas, como a capacidade de suportar níveis limite de esterilização por raios gama e por feixe de elétrons sem qualquer perda mensurável ou dano aos dados, tornando-a altamente valiosa em campos com requisitos extremamente altos de confiabilidade de dados, como dispositivos médicos. Adesto oferece um portfólio diversificado de produtos, incluindo DataFlash, Fusion Flash, Mavriq e outras séries, atendendo a diferentes cenários de aplicação. Entre eles, o DataFlash é um produto flash de registro de dados extremamente bem-sucedido na indústria, ganhando inúmeras aplicações de design em medidores inteligentes, controle industrial e outros campos. A série Fusion ganhou atenção por seu design inovador, ampla faixa de tensão operacional e operação com consumo de energia ultrabaixo. O FusionHD, lançado em 2019, oferece vantagens significativas em nível de sistema para aplicações IoT de última geração, alcançando até 70% menos consumo de energia e desempenho de sistema até 5 vezes mais rápido em comparação com dispositivos de memória não volátil concorrentes. Ele também ganhou o prêmio ASPENCORE World Electronics Achievement. Em termos de desempenho de mercado, a Adesto já vendeu mais de 1 bilhão de produtos de memória não volátil em todo o mundo, com mais de 5.000 clientes nos mercados industrial, de consumo, médico e de comunicações, demonstrando a ampla aplicação e o reconhecimento de mercado de seus produtos. Em termos de receita de flash serial, a linha de produtos da Adesto está entre as cinco principais do mundo. Essas conquistas não apenas destacam a força técnica da Adesto no campo dos CIs de memória, mas também solidificam sua importante posição na indústria, tornando-a uma força vital que impulsiona o desenvolvimento da tecnologia de memória e atende às diversas necessidades do mercado.
