Texas Instruments TL16C752DPFBR+BOM

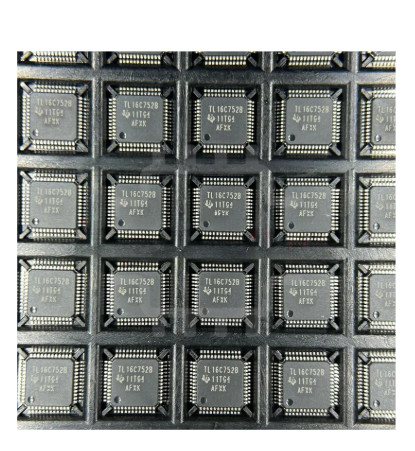

O Texas Instruments TL16C752DPFBR é um transmissor receptor assíncrono universal duplo (UART). Ele vem com FIFOs de 64 bytes por canal, reduzindo a carga do processador conectado. Operando em taxas de dados de até 3 Mbps, é adequado para cenários de comunicação de alta velocidade. Com uma ampla faixa de tensão de alimentação de 1,62 V a 5,5 V, oferece flexibilidade no fornecimento de energia. Suporta protocolos RS - 485 e IrDA. Alojado em um pacote TQFP de 48 pinos, é compacto para projetos com espaço limitado.
Recursos do Texas Instruments TL16C752DPFBR
O Texas Instruments TL16C752DPFBR é um transmissor receptor assíncrono universal duplo (UART) com recursos notáveis. Possui FIFOs de 64 bytes para transmissão e recepção, reduzindo a sobrecarga do processador ao armazenar dados em buffer. O dispositivo suporta uma ampla faixa de tensão de alimentação de 1,62 V a 5,5 V, tornando-o adequado para diversas aplicações. Ele pode atingir altas taxas de dados, de até 3 Mbps a 5 V ou 3,3 V com um clock de entrada do oscilador de 48 MHz. O TL16C752DPFBR oferece controle de fluxo de software e hardware. O controle de fluxo de hardware usa auto-CTS e auto-RTS, o que ajuda a evitar erros de saturação. O controle de fluxo de software é programável com caracteres Xon e Xoff. Ele também possui um gerador de taxa de transmissão programável, permitindo uma ampla gama de velocidades de transferência de dados. Além disso, o dispositivo suporta o modo RS - 485 e capacidade de Associação de Dados Infravermelhos (IrDA). Possui recursos internos de teste e loopback para diagnóstico. Com seu pacote TQFP de 48 pinos, ele fornece uma solução compacta para aplicações como infoentretenimento automotivo, dispositivos móveis e equipamentos de comunicação.
Aplicações da Texas Instruments TL16C752DPFBR
O Texas Instruments TL16C752DPFBR, um UART duplo com FIFOs de 64 bytes, é amplamente utilizado em vários setores. Em sistemas de infoentretenimento automotivo, suas capacidades de transferência de dados em alta velocidade (até 3 Mbps) e ampla faixa de tensão de alimentação (1,62 V - 5,5 V) são cruciais. Ele permite a comunicação perfeita entre vários componentes do carro, como a unidade principal, sensores e monitores. Por exemplo, ele pode transmitir dados de navegação ou informações de mídia em tempo real, melhorando a experiência geral do usuário. Em dispositivos móveis, o baixo consumo de energia do TL16C752DPFBR e o pequeno pacote TQFP de 48 pinos o tornam a escolha ideal. Ele suporta as necessidades de comunicação de acessórios móveis, como modems externos ou módulos sem fio, garantindo transferência de dados estável para recursos como acesso à Internet de alta velocidade ou conectividade Bluetooth. No domínio da computação industrial, sua capacidade de operar em uma ampla faixa de temperatura (-40°C a 85°C) e suporte para controle de fluxo de hardware e software é inestimável. Ele pode ser usado em sistemas de controle industrial para comunicação com sensores, atuadores e controladores lógicos programáveis (CLPs). Isto garante uma transmissão de dados confiável em ambientes industriais adversos, facilitando a operação tranquila dos processos de fabricação e sistemas de monitoramento.
Atributos de Texas Instruments TL16C752DPFBR
| Número de canais | 2 | FIFO (byte) | 64 |
| Níveis de disparo Rx FIFO (#) | 16 | Níveis de acionamento FIFO Tx (#) | 16 |
| Níveis de disparo FIFO programáveis | Sim | Interface da CPU | X86 |
| Taxa de transmissão em Vcc = 2,5 V e com amostragem de 16x (máx.) (MBps) | 1,5 | Taxa de transmissão em Vcc = 1,8 V e com amostragem de 16x (máx.) (MBps) | 1 |
| Taxa de transmissão em Vcc = 3,3 V e com amostragem de 16x (máx.) (MBps) | 2 | Taxa de transmissão em Vcc = 5 V e com amostragem de 16x (máx.) (MBps) | 3 |
| Tensão operacional (V) | 1,62 a 5,5 | RTS/CTS automático | Sim |
| Avaliação | Catálogo | Faixa de temperatura operacional (°C) | -40 a 85 |
Folha de dados do TL16C752DPFBR da Texas Instruments
CIs de interfaces UART de categoria TL16C752DPFBR da Texas Instruments
Os ICs de interfaces UART (Universal Asynchronous Receiver Transmitter) desempenham um papel crucial no mundo da eletrônica. Esses circuitos integrados são projetados para permitir comunicação serial contínua entre diferentes dispositivos. Resumindo, um IC de interface UART serve como uma ponte que converte dados entre formatos paralelos e seriais. Essa conversão é essencial porque muitos dispositivos, principalmente em sistemas embarcados e periféricos de computadores, se comunicam por meio de portas seriais. Por exemplo, em projetos baseados em microcontroladores, o IC de interface UART permite que o microcontrolador envie e receba dados serialmente de e para outros componentes, como sensores, atuadores ou módulos de comunicação. Os ICs de interface UART são amplamente utilizados em vários setores. Na área de informática, eles são o padrão para comunicação serial em PCs. Eles permitem conexões entre a placa-mãe do computador e dispositivos externos, como modems, que são usados para acesso à Internet. Na indústria de telecomunicações, os UARTs são utilizados em dispositivos como estações base e roteadores. Eles ajudam na transmissão de pacotes de dados entre diferentes componentes da rede, garantindo uma comunicação tranquila dentro da infraestrutura da rede. Os sistemas embarcados também dependem fortemente de ICs de interface UART. Em dispositivos de Internet das Coisas (IoT), por exemplo, um IC de interface UART pode ser usado para conectar um microcontrolador a sensores que coletam dados como temperatura, umidade ou movimento. Esses dados podem então ser enviados serialmente para outras partes da rede IoT para processamento.
Dentre os inúmeros ICs de interface UART disponíveis no mercado, destaca-se o Texas Instruments TL16C752DPFBR. É um UART duplo, o que significa que possui dois canais independentes para comunicação serial. Com FIFOs (First - In - First - Out) de 64 bytes para operações de transmissão e recepção, ele pode armazenar dados em buffer de forma eficaz, reduzindo a carga no processador conectado. Operando em altas taxas de dados de até 3 Mbps, é adequado para aplicações que exigem transferência rápida de dados. Sua ampla faixa de tensão de alimentação de 1,62 V a 5,5 V o torna versátil, podendo ser utilizado em diversos cenários de alimentação. Além disso, suporta protocolos como RS - 485 e IrDA, ampliando ainda mais suas possibilidades de aplicação em diversos sistemas baseados em comunicação.
