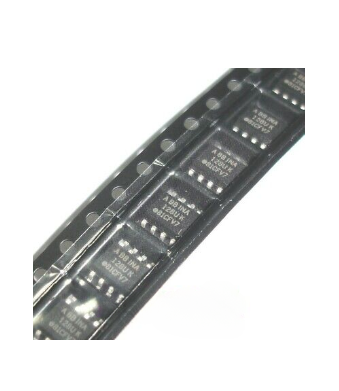

Texas Instruments INA128UA/2K5+Bom
O Texas Instruments INA128UA/2K5 é um amplificador de instrumentação de precisão. Possui uma tensão de deslocamento baixa (na faixa de várias dezenas de microvolts) e características baixas de desvio, garantindo a amplificação precisa de pequenos sinais. Com uma alta taxa de rejeição de modo comum (excedendo 120 dB), ele pode efetivamente filtrar a interferência. Ele tem uma largura de banda relativamente ampla, tornando-a adequada para a amplificação de sinais de alta frequência. Possui baixo consumo de energia, tornando-o adequado para cenários movidos a bateria. O ganho pode ser configurado com flexibilidade através de um resistor externo. Ele suporta operação de suprimento único e possui uma saída ferroviária a trilho. É amplamente utilizado em campos como detecção de eletrocardiograma médica, sensor industrial e monitoramento de parâmetros automotivos, fornecendo uma solução confiável para o processamento de sinais fracos.
Texas Instruments INA128UA/2K5 Recursos
- Alta precisão e baixa desvio
- Baixa tensão de deslocamento: Possui uma tensão de deslocamento de entrada muito baixa, normalmente na faixa de algumas dezenas de microvolts (μV). Isso garante amplificação precisa de pequenos sinais de entrada, pois minimiza o erro introduzido no estágio de entrada. Por exemplo, em aplicações em que o sinal de entrada está na ordem dos milivolts, uma tensão de deslocamento baixa ajuda a manter a integridade do sinal que está sendo medido.
- Desvio baixo: O desvio da tensão de deslocamento sobre a temperatura também é bastante baixo. Isso é crucial em aplicações onde a temperatura operacional pode variar, como em sistemas de controle industrial ou eletrônica automotiva. Ajuda a manter o desempenho consistente em uma ampla faixa de temperatura, reduzindo a necessidade de calibração frequente.
- Alta taxa de rejeição em modo comum (CMRR)
- O INA128UA/2K5 oferece um CMRR alto, geralmente na faixa de 120 dB ou mais. Esse CMRR alto permite que o amplificador rejeite efetivamente os sinais de modo comum (sinais presentes nos dois terminais de entrada) enquanto amplia o sinal diferencial (a diferença entre os dois sinais de entrada). Em ambientes barulhentos, como em ambientes industriais, onde pode haver interferência elétrica, esse recurso ajuda a extrair o sinal desejado do ruído.
- Largura de banda larga
- Possui uma largura de banda relativamente ampla, que permite amplificar sinais com uma ampla gama de frequências. Isso o torna adequado para aplicações que requerem a amplificação de sinais de alta frequência, como nos sistemas de aquisição de dados ou instrumentação médica, onde os sinais podem ter componentes na faixa de Kilohertz ou mesmo megahertz.
- Baixo consumo de energia
- O dispositivo consome muito pouca energia, tornando-o adequado para aplicações movidas a bateria. Em dispositivos portáteis, como monitores médicos portáteis ou sensores remotos, o baixo consumo de energia é essencial para prolongar a duração da bateria. O INA128UA/2K5 pode operar com uma corrente de alimentação relativamente baixa, o que ajuda na conservação da energia.
- Configuração de ganho flexível
- O ganho do INA128UA/2K5 pode ser facilmente configurado usando um resistor externo. Isso fornece flexibilidade na definição do fator de amplificação de acordo com os requisitos específicos do aplicativo. Seja um aplicativo de baixo ganho para medir sinais grandes ou um aplicativo de alto ganho para amplificar sinais muito pequenos, o usuário pode ajustar o ganho simplesmente alterando o valor do resistor externo.
- Operação de suposição única
- Ele pode operar a partir de uma única fonte de alimentação, que simplifica o design da fonte de alimentação em muitas aplicações. Isso é particularmente útil em sistemas em que uma tensão de suprimento duplo não está disponível ou onde é desejada uma solução de fonte de alimentação mais compacta. A operação de suprimento único também reduz a complexidade e o custo do sistema geral.
- Saída ferroviária a ferro
- O amplificador possui uma capacidade de saída ferroviária a trilho, o que significa que pode girar a tensão de saída muito próxima dos trilhos de alimentação positivos e negativos. Isso permite uma faixa de tensão de saída maior, maximizando a faixa dinâmica do amplificador. Em aplicações em que é necessário um grande sinal de saída, como na condução de conversores analógicos-digitais (ADCs), o recurso de saída ferroviário a raio é altamente benéfico.
Texas Instruments INA128UA/2K5 Aplicações
- Instrumentação Médica
- Dispositivos de eletrocardiograma (ECG) e eletroencefalograma (EEG): Nesses dispositivos, sinais bioelétricos muito pequenos precisam ser amplificados com precisão. A tensão de deslocamento baixa do INA128UA/2K5, CMRR alta e largura de banda larga são ideais para extrair sinais fracos do corpo, como a atividade elétrica do coração em um ECG ou do cérebro em um EEG. Ajuda a rejeitar o ruído do modo comum do ambiente e outros sinais do corpo, fornecendo uma saída amplificada limpa e precisa para análises adicionais.
- Monitores de pressão arterial: Para sistemas de medição de pressão arterial invasivos e não invasivos, o amplificador pode ser usado para amplificar os sinais elétricos relacionados à pressão. O desvio baixo e a alta precisão do INA128UA/2K5 garantem leituras consistentes e precisas ao longo do tempo, mesmo com pequenas alterações no sinal de entrada devido a variações na pressão arterial.
- Detecção e controle industrial
- Amplificação do medidor de deformação: Os deformação são usados para medir o estresse mecânico, força ou peso em ambientes industriais. O INA128UA/2K5 pode amplificar os pequenos sinais diferenciais dos medidores de tensão. Seu CMRR alto ajuda a rejeitar o ruído do modo comum de motores elétricos, fontes de alimentação e outros equipamentos industriais, enquanto a configuração de ganho flexível permite uma adaptação fácil a diferentes sensibilidades de medidores de tensão.
- Amplificação do termopar: Os termopares geram sinais de tensão muito pequenos proporcionais às diferenças de temperatura. O INA128UA/2K5 pode amplificar esses sinais com precisão. Sua baixa tensão de compensação e características de baixa desvio são cruciais para manter a precisão da medição da temperatura em uma ampla faixa de temperatura, o que é importante em processos industriais, como controle de temperatura do forno, reações químicas e linhas de fabricação.
- Sistemas de aquisição de dados
- Amplificação do circuito da ponte: Nos sistemas de aquisição de dados que usam circuitos de ponte (como pontes de wheatstone) para medir quantidades físicas como pressão, tensão ou alterações de resistência, o INA128UA/2K5 pode ser usado para amplificar os pequenos sinais de saída diferencial. A capacidade do amplificador de lidar com altas tensões de modo comum e sua largura de banda larga permitem capturar e amplificar os sinais com precisão, mesmo em cenários de aquisição de dados de alta velocidade.
- Amplificação da interface do sensor: Ele pode atuar como uma interface entre vários sensores (por exemplo, sensores de pressão, acelerômetros) e o conversor analógico-digital (ADC) em um sistema de aquisição de dados. A saída ferroviária a trilho do INA128UA/2K5 maximiza a faixa dinâmica do sinal que está sendo enviado ao ADC, garantindo digitalização precisa dos dados do sensor.
- Eletrônica automotiva
- Monitoramento de parâmetros do motor: Nos motores automotivos, os sensores são usados para medir parâmetros como pressão do coletor de admissão, pressão do óleo e temperatura do líquido de arrefecimento. O INA128UA/2K5 pode amplificar os sinais desses sensores. Seu baixo consumo de energia é benéfico para aplicações automotivas, onde o gerenciamento de energia é crucial e sua capacidade de operar em ambientes severos (devido ao seu design robusto e estabilidade de temperatura) o torna adequado para aplicações de compartimento do motor.
- Sistemas de gerenciamento de bateria: Para monitorar a tensão e a corrente das baterias automotivas, o amplificador pode ser usado para amplificar os pequenos sinais dos sensores da bateria. A alta precisão e a baixa desvio do INA128UA/2K5 garantem as medições precisas do estado de carga e do estado de saúde, que são importantes para manter o desempenho e a longevidade da bateria.
- Equipamento de teste e medição
- Sondas do osciloscópio: Nos osciloscópios, o INA128UA/2K5 pode ser usado nos circuitos da sonda para amplificar os sinais de entrada. Sua largura de banda larga permite a reprodução precisa de sinais de alta frequência, e seu alto CMRR ajuda a reduzir a interferência de ruído, fornecendo uma exibição clara e precisa da forma de onda no osciloscópio.
Amplificação multímetro: Para medir pequenas tensões, correntes ou resistências em multímetros, o amplificador pode aumentar a sensibilidade e a precisão das medições. A configuração de ganho flexível do INA128UA/2K5 permite que o multímetro seja ajustado para diferentes faixas de medição, fornecendo versatilidade em várias aplicações de teste e medição.
Texas Instruments Ina128ua/2K5 Atributos
| Número de canais | 1 | Vs (max) (v) | 36 |
| Vs (min) (v) | 4.5 | Offset de entrada (±) (max) (µV) | 50 |
| Ganho de tensão (min) (v/v) | 1 | Ganho de tensão (max) (v/v) | 10000 |
| Ruído a 1 kHz (Typ) (nv√hz) | 8 | Características | Feedback atual, proteção de sobretensão |
| CMRR (min) (dB) | 120 | Drift de deslocamento de entrada (±) (max) (v/° C) | 0,0000005 |
| Corrente do viés de entrada (±) (max) (NA) | 5 | QI (Typ) (MA) | 0,7 |
| Largura de banda no Min Gain (Typ) (MHz) | 1.3 | Erro de ganho (±) (max) (%) | 0,5 |
| Faixa de temperatura operacional (° C) | -40 a 125 | Avaliação | Catálogo |
| Tipo | Resistor | Ganhe não linearidade (±) (max) (%) | 0,004 |
| Saúde de saída Headroom (para suprimento negativo) (Typ) (V) | 0,8 | Saída de saída da saída (para suprimento positivo) (Typ) (V) | -0.9 |
| Entrada no modo comum (para suprimento negativo) (Typ) (V) | 1.7 | Entrada no modo comum (para fornecimento positivo) (Typ) (V) | -1.4 |
| Ruído a 0,1 Hz a 10 Hz (Typ) (µVPP) | 0,2 |
Texas Instruments INA128ua/2K5 folha de dados
Texas Instruments INA128UA/2K5 A amplificadores/comparadores de categoria/2K5
Amplificadores e comparadores desempenham papéis diferentes em circuitos eletrônicos. O objetivo de um amplificador é ampliar linearmente o sinal de entrada, buscando uma saída precisa e estável em um circuito de feedback de circuito fechado para garantir que o sinal seja amplificado sem distorção dentro de uma faixa linear específica. Por outro lado, um comparador se concentra em determinar se a tensão de entrada é maior ou menor que a tensão de referência e sua saída possui apenas dois estados de nível lógico. É comumente usado em cenários como conversão analógica em digital e geração de formas de onda. Existem muitas diferenças entre os dois. Os comparadores não possuem capacitores de compensação interna, resultando em uma largura de banda mais ampla. Suas saídas estão principalmente em uma estrutura de coletor aberto, que pode se adaptar flexivelmente a diferentes níveis lógicos. Os amplificadores, no entanto, usam principalmente saídas de push-pull e confiam no feedback negativo para manter a saída linear. Em termos de velocidade, os comparadores respondem rapidamente. Devido a questões como recuperação de saturação e atraso de propagação, a velocidade dos amplificadores é limitada quando são usados para comparação. No entanto, em determinadas situações, um amplificador pode ser usado como comparador. Em cenários que requerem comparação de baixa e alta precisão, os novos amplificadores ferroviários a trilhos têm um desempenho excelentemente devido a suas características, como o baixo deslocamento. Em designs multicanais, os canais de amplificador ocioso podem substituir os comparadores, economizando custo e espaço.
O INA128UA/2K5 da Texas Instruments é um amplificador de instrumentação de alto desempenho. Possui uma alta taxa de rejeição de modo comum e é adequado para a extração e amplificação de sinais fracos. Embora seja usado principalmente como amplificador, em alguns cenários de aplicação que não possuem requisitos altos para velocidade, mas precisam de comparação de alta precisão, sua excelente precisão de CC e características de baixo ruído tornam isso possível, por meio de configuração razoável, para tentar assumir a função de um comparador. Isso fornece aos engenheiros mais flexibilidade e possibilidades no design do circuito, ajudando a obter uma solução de sistema mais otimizada.

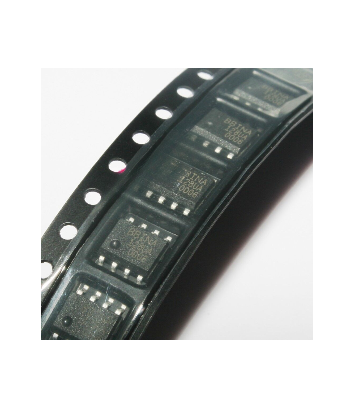

INA128UA/2K5 vs INA125UA
| Número da peça | |
|
|---|---|---|
| Fabricante | TI (Texas Instruments) | Texas Instruments |
| Pacote | Soic (D) -8 | Soic (D) -16 |
| Descrição | Amplificador de instrumentação 1 circuito 8-SOIC Instrumentação única | |
| Estoque | 20668 | 5035 |
| Número de canais | 1 | 1 |
| Vs (max) (v) | 36 | 36 |
| Vs (min) (v) | 4.5 | 2.7 |
| Offset de entrada (±) (max) (µV) | 50 | 250 |
| Ganho de tensão (min) (v/v) | 1 | 4 |
| Ganho de tensão (max) (v/v) | 10000 | 10000 |
| Ruído a 1 kHz (Typ) (nv√hz) | 8 | 38 |
| Características | Feedback atual, proteção de sobretensão | Proteção de sobretensão |
| CMRR (min) (dB) | 120 | 100 |
| Drift de deslocamento de entrada (±) (max) (v/° C) | 0,0000005 | 0,000002 |
| Corrente do viés de entrada (±) (max) (NA) | 5 | 25 |
| QI (Typ) (MA) | 0,7 | 0,46 |
| Largura de banda no Min Gain (Typ) (MHz) | 1.3 | 0,15 |
| Erro de ganho (±) (max) (%) | 0,5 | 0,5 |
| Faixa de temperatura operacional (° C) | -40 a 125 | -40 a 85 |
| Avaliação | Catálogo | Catálogo |
| Tipo de fabricante | Resistor | Resistor |
| Ganhe não linearidade (±) (max) (%) | 0,004 | 0,004 |
| Saúde de saída Headroom (para suprimento negativo) (Typ) (V) | 0,8 | 0,4 |
| Saída de saída da saída (para suprimento positivo) (Typ) (V) | -0.9 | -0.9 |
| Entrada no modo comum (para suprimento negativo) (Typ) (V) | 1.7 | 4.3 |
| Entrada no modo comum (para fornecimento positivo) (Typ) (V) | -1.4 | -4,8 |
| Ruído a 0,1 Hz a 10 Hz (Typ) (µVPP) | 0,2 | 0,8 |
