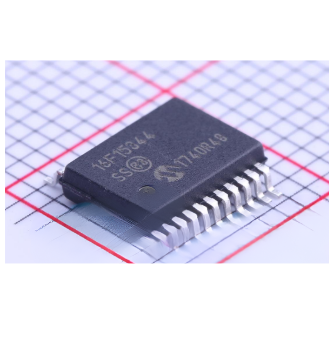

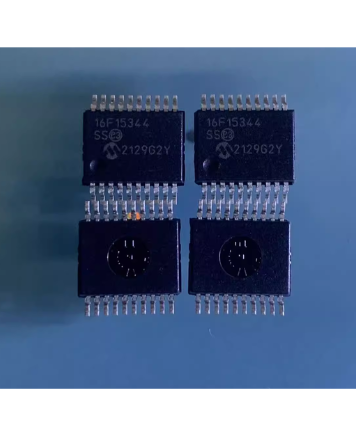

Tecnologia Microchip PIC16F15344-I/SS+BOM
OPIC16F15344 - I/SS é um microcontroladorr pela Microchip Technology. Possui uma arquitetura RISC otimizada para compilador C, com memória flash de 7 KB e SRAM de 512 bytes. Possui vários modos de baixo consumo de energia e vários periféricos como ADC, DAC, PWM, etc., adequados para controle industrial, casa inteligente e aplicações de comunicação.
Recursos da tecnologia Microchip PIC16F15344-I/SS
Desempenho central poderoso:Adota uma arquitetura RISC otimizada para o compilador C, permitindo operação rápida. O ciclo de instrução mais curto pode chegar a 125ns. Possui uma pilha de hardware de 16 níveis e vários modos de endereçamento, permitindo o processamento eficiente de diversas tarefas. Ele suporta interrupções, que podem responder prontamente quando ocorrem eventos específicos, e salva automaticamente o contexto para garantir a continuidade da execução do programa.
Recursos abundantes de memória:Inclui 7 KB de memória flash de programa e 512 bytes de SRAM de dados. Com uma partição de acesso à memória (MAP), ele pode obter proteção contra gravação e particionamento personalizado, melhorando a segurança dos dados e sendo adequado para proteção de dados e aplicativos de bootloader. A Área de Informações do Dispositivo (DIA) armazena valores calibrados de fábrica, o que ajuda a melhorar a precisão dos sensores de temperatura.
Vantagem de baixo consumo de energia:Possui vários modos de baixo consumo de energia, como os modos DOZE, IDLE e SLEEP, que podem reduzir efetivamente o consumo de energia. No modo SLEEP, a corrente típica é de apenas 50nA (a 1,8V), tornando-o adequado para aplicações com requisitos rigorosos de consumo de energia.
Periféricos diversos:Ele integra uma variedade de periféricos analógicos e digitais. Por exemplo, possui um ADC de 10 bits que suporta até 43 canais externos. Os periféricos analógicos também incluem dois comparadores, um DAC de 5 bits, etc. Os periféricos digitais incluem vários PWMs, dois EUSARTs, células lógicas configuráveis (CLC), etc., atendendo às diversas necessidades de diferentes aplicações.
Aplicações da Microchip Technology PIC16F15344-I/SS
Campo de Controle Industrial:Ao utilizar suas múltiplas saídas PWM, ele pode controlar com precisão a velocidade dos motores, o grau de abertura das válvulas, etc. Por exemplo, em uma linha de produção automatizada, ele controla o movimento dos braços robóticos. Ao ajustar o motor por meio de sinais PWM, ele pode obter posicionamento e operação precisos. O módulo de detecção de cruzamento por zero que possui pode simplificar o controle de TRIACs, tornando-o adequado para cenários de controle de energia industrial, como a regulação de velocidade de motores CA.
Dispositivos domésticos inteligentes:Graças às suas características de baixo consumo de energia, pode ser utilizado em dispositivos alimentados por bateria, como fechaduras inteligentes e alarmes de fumaça, prolongando a vida útil da bateria do dispositivo. As abundantes portas de E/S e a célula lógica configurável (CLC) podem conectar convenientemente vários sensores e atuadores, permitindo o controle inteligente de dispositivos. Por exemplo, em uma fechadura inteligente, ele pode controlar a abertura e o fechamento da fechadura e detectar o status da porta.
Campo de Comunicação:As duas interfaces EUSART suportam protocolos de comunicação como RS-232, RS-485 e LIN, tornando-as adequadas para comunicação entre dispositivos em comunicação industrial e sistemas domésticos inteligentes, conseguindo assim uma transmissão de dados confiável. Por exemplo, permite a interação de informações entre eletrodomésticos inteligentes e o controlador central.
Atributos da Microchip Technology PIC16F15344-I/SS
| Tamanho da memória do programa (KB) | 7 | RAM (bytes) | 512 |
| EEPROM de dados (bytes) | 0 | Contagem de alfinetes | 20 |
| Tensão de Operação Máx.(V) | 5.5 | Tensão de Operação Mín.(V) | 1,8 |
| Temporizadores | 1 x 8 bits - 2 x 16 bits | Resolução máxima ADC (bits) | 10 |
| Canais ADC | 17 | Detecção Cruzada Zero | Sim |
| Número de comparadores | 2 | IPS | 1 -SPI |
| I2C | 1-I2C | PWM autônomo | 4 |
| Baixo consumo de energia | Sim | Oscilador Numericamente Controlado (NCO) | 1 |
| Modulador de sinal de dados (DSM) | 0 |
Folha de dados da Microchip Technology PIC16F15344-I/SS
Categoria Microchip Technology PIC16F15344-I/SS - Microcontroladores
As principais vantagens dos microcontroladores incluem economia, eficiência energética e ciclos rápidos de desenvolvimento. Por exemplo, os microcontroladores de 8 bits são excelentes em aplicações sensíveis ao custo, como eletrodomésticos e sensores automotivos, onde a simplicidade e o baixo consumo de energia são fundamentais. Enquanto isso, os modelos de 32 bits, muitas vezes baseados em núcleos ARM ou RISC-V, lidam com tarefas mais exigentes em gateways IoT, dispositivos médicos e robótica, exigindo maior poder de processamento e periféricos avançados. O ecossistema em torno dos microcontroladores, incluindo ferramentas de desenvolvimento padronizadas, bibliotecas e suporte comunitário, acelera ainda mais a inovação, tornando-os acessíveis tanto para amadores como para empresas.
Um excelente exemplo dessa versatilidade éTecnologia de MicrochipPIC16F15344-I/SS, um microcontrolador de 8 bits da família PIC16F153xx. Projetado para aplicações econômicas e de baixo consumo de energia, ele possui 16 KB de memória Flash, 1,25 KB de SRAM e uma ampla faixa de tensão operacional (1,8 V a 5,5 V), tornando-o adequado para dispositivos alimentados por bateria. O chip integra periféricos avançados como um ADC de 12 bits, controlador USB 2.0 Full-Speed e múltiplas interfaces de comunicação (UART, SPI, I²C), permitindo conectividade perfeita em sensores inteligentes ou eletrônicos portáteis. Com sua tecnologia Energy Efficient XLP (eXtreme Low Power), o PIC16F15344-I/SS atinge correntes de espera tão baixas quanto 20 nA, prolongando a vida útil da bateria em endpoints IoT ou dispositivos vestíveis. Seu pacote SOIC-28 compacto e conjunto robusto de recursos exemplificam como microcontroladores como este continuam a impulsionar a inovação em sistemas embarcados compactos e com baixo consumo de energia, equilibrando desempenho com acessibilidade para uma ampla gama de aplicações.
Fabricante do PIC16F15344-I/SS-Tecnologia de Microchip
A Microchip Technology tem sido pioneira no domínio dos microcontroladores. Desde a sua criação em 1989, tem introduzido continuamente produtos inovadores. A série de microcontroladores PIC da empresa é particularmente conhecida. Por exemplo, a série PIC16, com seu desempenho e programabilidade decentes, encontrou ampla utilização em controle industrial, dispositivos médicos e eletrônica automotiva. A série PIC18, com estrutura compacta, baixo consumo de energia e fácil desenvolvimento, também é popular em vários setores. Esses microcontroladores de 8 bits, junto com a série PIC24 de 16 bits que oferece maior desempenho de computação e maior capacidade de memória, atenderam a diferentes necessidades de aplicativos. Além disso, os microcontroladores baseados em AVR da Microchip Technology, como a série ATXMEGA com seus recursos de alto desempenho e baixo consumo de energia, também deixaram sua marca. Nos últimos tempos, a empresa se aventurou em microcontroladores de 32 bits, como a série PIC32, que oferece uma ampla gama de portfólios de produtos, desde dispositivos básicos até dispositivos de alto desempenho. Eles oferecem múltiplas opções de conectividade como CAN, USB e Ethernet, permitindo seu uso em aplicações mais complexas. Um exemplo notável é o PIC16F15344 - I/SS. Ele foi projetado para aplicações de baixo consumo de energia e baixo custo, integrando periféricos avançados. Isto demonstra a capacidade da Microchip Technology de desenvolver microcontroladores que equilibram desempenho, consumo de energia e custo, impulsionando o progresso do campo dos microcontroladores.
PIC16F15344-I/SS VS. PIC16F15344T-E/SO
| Foto |  |  |
|---|---|---|
| Número da peça do fabricante | PIC16F15344-I/SS+BOM | PIC16F15344T-E/SO+BOM |
| Fabricante | Microchip Technology Inc. | Microchip Technology Inc. |
| Código Pbfree | Sim | |
| Código Rohs | Sim | |
| Código do Ciclo de Vida da Peça | Ativo | Ativo |
| Fabricante IHS | MICROCHIP TECHNOLOGY INC. | MICROCHIP TECHNOLOGY INC. |
| Alcance o Código de Conformidade | compatível | compatível |
| Código ECCN | EAR99 | 3A991.A.2 |
| Código HTS | 8542.31.00.01 | 8542.31.00.01 |
| Fabricante Samacsys | Microchip | |
| Tem ADC | SIM | SIM |
| Recurso Adicional | FUNCIONA A 2,3 V FORNECIMENTO MÍNIMO A 16 MHz | FUNCIONA A 2,3 V FORNECIMENTO MÍNIMO A 16 MHz |
| Tamanho dos bits | 8 | 8 |
| Varredura de limite | NÃO | NÃO |
| Família de CPUs | PIC16 | PIC16 |
| Frequência máxima do relógio | 32MHz | 32MHz |
| Canais DAC | SIM | SIM |
| Canais DMA | NÃO | NÃO |
| Formatar | PONTO FIXO | PONTO FIXO |
| Cache Integrado | NÃO | NÃO |
| Código JESD-30 | R-PDSO-G20 | R-PDSO-G20 |
| Código JESD-609 | e3 | |
| Comprimento | 7,2 mm | 12,8 mm |
| Modo de baixo consumo | SIM | SIM |
| Número de interrupções externas | 1 | 1 |
| Número de linhas de E/S | 18 | 18 |
| Número de E/S seriais | 2 | 2 |
| Número de terminais | 20 | 20 |
| Número de temporizadores | 5 | 5 |
| Largura da RAM de dados no chip | 8 | 8 |
| Largura da ROM do programa no chip | 8 | 8 |
| Temperatura operacional máxima | 85°C | 125ºC |
| Temperatura operacional-mín. | -40ºC | -40ºC |
| Canais PWM | SIM | SIM |
| Material do corpo da embalagem | PLÁSTICO/EPÓXI | PLÁSTICO/EPÓXI |
| Código do pacote | SSOP | POP |
| Código de equivalência de pacote | SSOP20,.3 | SOP20,.4 |
| Formato do pacote | RETANGULAR | RETANGULAR |
| Estilo do pacote | PEQUENO ESBOÇO, PASSO DE REDUÇÃO | PEQUENO ESBOÇO |
| RAM (bytes) | 512 | 512 |
| ROM (palavras) | 7168 | 7168 |
| Programabilidade ROM | CLARÃO | CLARÃO |
| Altura sentada máxima | 2mm | 2,65 mm |
| Velocidade | 32MHz | 32MHz |
| Corrente de Fornecimento Máx. | 3,6 mA | 3,6 mA |
| Tensão de alimentação máxima | 5,5V | 5,5V |
| Tensão de alimentação-mín. | 3V | 2,5V |
| Tensão de alimentação-Nom | 3V | 3V |
| Montagem em superfície | SIM | SIM |
| Tecnologia | CMOS | CMOS |
| Grau de temperatura | INDUSTRIAL | AUTOMOTIVO |
| Acabamento terminal | Estanho fosco (Sn) | |
| Formulário Terminal | ASA DE GAIVOTA | ASA DE GAIVOTA |
| Passo terminal | 0,65mm | 1,27 mm |
| Posição Terminal | DUAL | DUAL |
| Largura | 5,3mm | 7,5mm |
| Tipo de uPs/uCs/ICs periféricos | MICROCONTROLADOR, RISC | MICROCONTROLADOR, RISC |
| Correspondências de números básicos | 1 | 1 |
