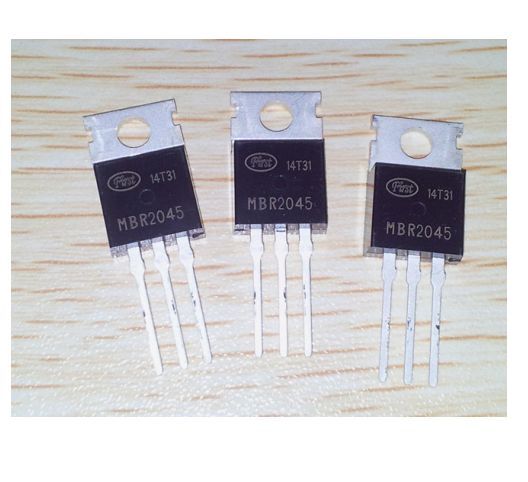

Diodos Schottky da Vishay Semiconductors VS-MBR2045CT-M3

Vishay Semicondutores VS-MBR2045CT-M3

O VS-MBR2045CT-M3 da Vishay Semiconductors é um retificador Schottky de alto desempenho.

Vishay SemicondutoresRecursos do VS-MBR2045CT-M3

Ele foi projetado para operação em alta frequência e pode operar em uma temperatura de junção () até 150°C.
Possui um anel de proteção para maior robustez e confiabilidade a longo prazo.
O dispositivo é livre de halogênio, compatível com RoHS e sem cabo de terminação (Pb). Ele também possui um encapsulamento de epóxi compatível com altas temperaturas e alta pureza que oferece maior resistência mecânica e resistência à umidade.

Aplicações da Vishay Semiconductors VS-MBR2045CT-M3

Ele é otimizado para baixo vazamento reverso em altas temperaturas e é normalmente usado na comutação de fontes de alimentação, conversores, diodos de roda livre e proteção reversa de bateria.

Atributos da Vishay Semiconductors VS-MBR2045CT-M3

Categoria de produto	Diodos e retificadores Schottky	RoHS	Verdadeiro
ALCANÇAR	Detalhes	Produto	Retificadores Schottky
Estilo de montagem	Através do furo	Pacote/Caso	TO-220AB-3
Configuração	Cátodo comum de ânodo duplo	Tecnologia	Si
Se - Corrente Direta	10A	Vrrm - Tensão Reversa Repetitiva	45V
Vf - Tensão Direta	840 mV	Ifsm - Corrente de surto direta	1,06 kA
Ir - Corrente Reversa	100 uA	Temperatura Mínima de Operação	- 65ºC
Temperatura máxima de operação	+ 150ºC	Marca	Vishay Semicondutores
Tipo de produto	Diodos e retificadores Schottky	Quantidade do pacote de fábrica	50
Subcategoria	Diodos e retificadores	Vr - Tensão Reversa	45V
Peso unitário	0,130443 onças

Folha de dados da Vishay Semiconductors VS-MBR2045CT-M3

Categoria Vishay Semiconductors VS-MBR2045CT-M3 - Diodos Schottky

Nos campos atuais de projeto de circuitos PCB e fabricação de eletrônicos, o Diodo Schottky, como um componente eletrônico semicondutor exclusivo, sempre foi uma presença comum na linha de produção graças às suas vantagens de desempenho distintas. O Diodo Schottky, também conhecido como diodo de barreira Schottky ou diodo portador quente, é um dispositivo que utiliza a propriedade retificadora formada pelo contato entre um metal e um semicondutor. Em comparação com os diodos de junção PN tradicionais, os diodos Schottky têm uma queda de tensão direta mais baixa e uma velocidade de comutação mais rápida, proporcionando amplas perspectivas de aplicação em campos de alta frequência e baixo consumo de energia. As características dos diodos Schottky refletem-se principalmente nos seguintes aspectos:

Baixa queda de tensão direta: A queda de tensão direta de um diodo Schottky é geralmente de apenas cerca de 0,2 V, muito menor do que 0,7 V de um diodo de junção PN. Isso dá aos diodos Schottky uma vantagem significativa em aplicações de baixo consumo de energia.

Velocidade de comutação rápida: Os diodos Schottky têm uma velocidade de comutação extremamente rápida e são adequados para circuitos de alta frequência. Em circuitos digitais de alta velocidade e circuitos de radiofrequência, os diodos Schottky podem reduzir efetivamente a distorção e o ruído do sinal.

Resistência a altas temperaturas: Os diodos Schottky têm resistência a altas temperaturas e podem operar de forma estável em altas temperaturas. Com base nas características acima, os diodos Schottky têm as seguintes vantagens no projeto de circuitos PCB e na produção e fabricação de patches SMT (Surface Mount Technology):

Melhorar a eficiência do circuito: A baixa queda de tensão direta ajuda a reduzir o consumo de energia do circuito e a melhorar a eficiência do circuito.

Simplifique o projeto do circuito: A velocidade de comutação rápida simplifica o projeto do circuito, reduzindo o número de componentes no circuito e sua complexidade.

Aumente a confiabilidade: A resistência a altas temperaturas permite que os diodos Schottky operem de forma estável em ambientes agressivos, melhorando a confiabilidade do circuito.

VS-MBR2045CT-M3 VS. MBRB30H50CTHE3_A/P

Número da peça	MBRB30H50CTHE3_A/P	VS-MBR2045CT-1-M3
Categoria	Diodos - Retificadores - Matrizes	Diodos - Retificadores - Matrizes
Fabricante	Vishay Semiconductor - Divisão de Diodos	Vishay Semiconductor - Divisão de Diodos
Descrição	MATRIZ DE DIODOS SCHOTTKY 50V TO263AB	DIODO SCHOTTKY 45V 10A TO262AA
Pacote	Tubo	Fita e Carretel (TR)
Série	Automotivo, AEC-Q101	-
Tipo de montagem	Montagem em superfície	Através do furo
Pacote/Caso	TO-263-3, D²Pak (2 derivações + guia), TO-263AB	TO-262-3 Cabos Longos, I²Pak, TO-262AA
Pacote de dispositivos do fornecedor	TO-263AB	TO-262AA
Tipo de diodo	Schottky	Schottky
Tensão - Direto (Vf) (Máx.) @ Se	680 mV a 15 A	840 mV a 10 A
Corrente - Vazamento reverso @ Vr	60 µA a 50 V	100 µA a 45 V
Configuração de diodo	1 par de cátodo comum	1 par de cátodo comum
Tensão - CC reversa (Vr) (Máx.)	50 V	45V
Corrente - Média Retificada (Io) (por Diodo)	15A	10A
Velocidade	Recuperação rápida =< 500ns, > 200mA (Io)	Recuperação rápida =< 500ns, > 200mA (Io)
Tempo de recuperação reversa (trr)	-	-
Temperatura Operacional - Junção	-65°C ~ 175°C	-65°C ~ 150°C
