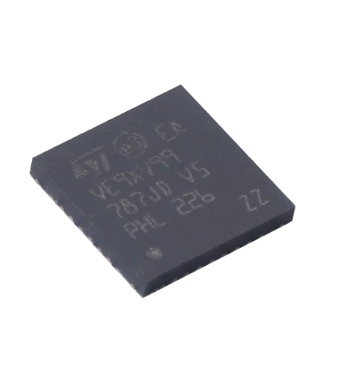

STMicroelectronics VN9D30Q100FTR
Recursos da STMicroelectronics VN9D30Q100FTR
Qualificado AEC-Q100:Garante a conformidade com os padrões da indústria automotiva em termos de qualidade e confiabilidade.
Características gerais:Operação de tensão extremamente baixa para aplicações de partida a frio profundo (compatível com LV124, revisão 2013), ST-SPI de 24 bits para diagnóstico completo e feedback de detecção de corrente digital, ADC integrado de 10 bits para detecção de corrente digital, mecanismo PWM integrado com mudança de fase independente e geração de frequência (para cada canal), modo Bulb/LED programável para todos os canais, funções avançadas de limp home para sistema robusto à prova de falhas, corrente de espera muito baixa, emissões eletromagnéticas otimizadas, suscetibilidade eletromagnética muito baixa, controle por meio direto entradas e/ou SPI, em conformidade com a diretiva europeia 2002/95/EC.
Funções de diagnóstico:Sensor digital de corrente de carga proporcional, diagnóstico síncrono de sobrecarga e curto com GND, saída em curto com VCC e carga aberta no estado desligado, aviso de sobretemperatura da caixa programável.
Proteção:Limitação de corrente de carga de dois níveis, autolimitação de transientes térmicos rápidos, desligamento por subtensão, braçadeira de sobretensão, travamento ou reinício automático com tempo limitado programável (limitação de energia e desligamento por superaquecimento), proteção contra descarga de carga, proteção contra perda de aterramento.
Atributos de STMicroelectronics VN9D30Q100FTR
| Tipo | Descrição |
|---|---|
| Categoria | Circuitos Integrados (CIs) Gerenciamento de energia (PMIC) Chaves de distribuição de energia, drivers de carga |
| Fabricante | STMicroeletrônica |
| Série | - |
| Embalagem | Fita e Carretel (TR) Fita Cortada (CT) |
| Status da peça | Ativo |
| Tipo de interruptor | Finalidade Geral |
| Número de saídas | 6 |
| Proporção - Entrada: Saída | 1:6 |
| Configuração de saída | Lado alto |
| Tipo de saída | Canal N |
| Interface | IPS |
| Tensão - Carga | 4V ~ 29V |
| Tensão - Alimentação (Vcc/Vdd) | 2,7 V ~ 5,5 V |
| Corrente - Saída (Máx.) | 6,6A |
| Rds ativado (tipo) | 90mOhm |
| Tipo de entrada | Não Inversor |
| Características | Sinalizador de status |
| Proteção contra falhas | Limitação de corrente (fixa), sobretemperatura, sobretensão |
| Temperatura operacional | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem em superfície, flanco molhável |
| Pacote de dispositivos do fornecedor | 32-QFN (6x6) |
| Pacote/Caso | 32-PowerVFQFN |
| Número básico do produto | VN9D30Q100 |
Folha de dados da STMicroelectronics VN9D30Q100FTR
Categoria STMicroelectronics VN9D30Q100FTR - Gerenciamento de energia （PMIC
Os circuitos integrados de gerenciamento de energia (PMIC) são um tipo de circuito integrado usado especificamente para gerenciar e controlar energia em dispositivos eletrônicos. Suas principais funções são garantir que todos os componentes dos dispositivos eletrônicos operem nos níveis corretos de tensão e corrente, melhorando a eficiência energética, reduzindo o consumo de energia, prolongando a vida útil da bateria e, em alguns casos, proporcionando conversão e distribuição de energia.
Fabricante de VN9D30Q100FTR - STMicroelectronics
A STMicroelectronics é uma empresa global independente de semicondutores e líder no desenvolvimento e fornecimento de soluções de semicondutores em todo o espectro de aplicações microeletrônicas. Uma combinação incomparável de experiência em silício e sistemas, força de fabricação, portfólio de propriedade intelectual (IP) e parceiros estratégicos posiciona a empresa na vanguarda da tecnologia System-on-Chip (SoC) e seus produtos desempenham um papel fundamental na viabilização das tendências atuais de convergência.
